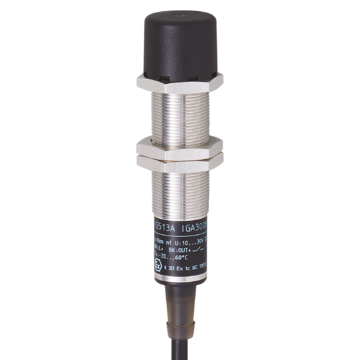

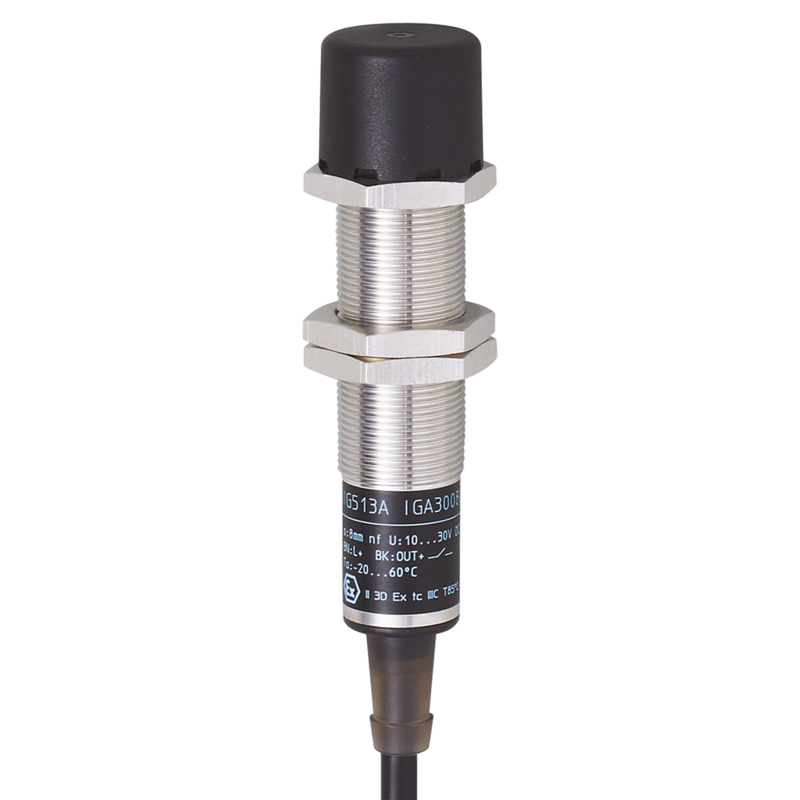

IG515A - IGA2008-FRKG/3D
Czujnik indukcyjny z czołem metalowym IFM, średnica M18, sn=8 mm, czoło niezabudowane, PNP/NPN/NO lub NC, zasilanie 10-30 VDC, kabel 2 m, 300 Hz, L=80 mm, wykonanie EEX II kat. 3D
Produkt na zamówienie
Wysyłka:
2 tygodnie
67,30 €
82,78 € z podatkiem VAT
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
IFM
Opisy produktu
- Do zastosowań w strefach niebezpiecznych
- Programowalna funkcja wyjściowa NO/NC
- Bezpośrednie połączenie do układu sterowania instalacji bez wzmacniacza przekaźnikowego
- Zamontowana fabrycznie osłona ochronna
- Wytrzymała metalowa obudowa do zastosowań w trudnych warunkach przemysłowych
| Cechy produktu | ||
|---|---|---|
| Wykonanie elektryczne | PNP/NPN | |
| Funkcja wyjścia | normalnie otwarte / zamknięte; (wybieralne) | |
| Strefa działania [mm] | 8 | |
| Obudowa | Obudowa gwintowana | |
| Wymiary [mm] | M18 x 1 / L = 80 | |
| Aplikacja | ||
| Montaż | stosowanie w strefach zagrożonych wybuchem tylko z nakładką ochronną | |
| Dane elektryczne | ||
| Napięcie zasilania [V] | 10...30 DC | |
| Klasa ochrony | III | |
| Zabezpieczenie przed odwrotną polaryzacją | tak | |
| Wyjścia | ||
| Wykonanie elektryczne | PNP/NPN | |
| Funkcja wyjścia | normalnie otwarte / zamknięte; (wybieralne) | |
| Maks. spadek napięcia wyjścia przełączającego DC [V] | 4,6 | |
| Minimalny prąd obciążenia [mA] | 4 | |
| Maks. prąd upływu [mA] | 0,5 | |
| Prąd obciążenia wyjścia przełączającego DC [mA] | 150 | |
| Częstotliwość przełączania DC [Hz] | 300 | |
| Zabezpieczenie przed zwarciem | tak | |
| Typ zabezpieczenia przed zwarciem | impulsowe | |
| Zabezpieczenie przed przeciążeniem | tak | |
| Strefa działania | ||
| Strefa działania [mm] | 8 | |
| Realny zasięg działania Sr [mm] | 8 ± 10 % | |
| Gwarantowany zasięg działania [mm] | 0...6,48 | |
| Dokładność / odchylenie | ||
| Współczynnik korekcji | stal: 1 / stal kwasoodporna: 0,7 / mosiądz: 0,4 / aluminium: 0,3 / miedź: 0,2 | |
| Histereza [% z Sr] | 1...20 | |
| Dryft punktu przełączania [% z Sr] | -10...10 | |
| Warunki pracy | ||
| Temperatura otoczenia [°C] | -20...60 | |
| Ochrona | IP 67 | |
| Testy / dopuszczenia | ||
| Oznaczenie ATEX | II 3D Ex tc IIIC T80°C Dc X | |
| EMC | ||
| EN 61000-4-2 ESD | 4 kV CD / 8 kV AD | |
| EN 61000-4-3 w.cz. promieniowane | 3 V/m | |
| EN 61000-4-4 Burst | 2 kV | |
| EN 61000-4-6 w. cz. przewodzone | 3 V | |
| IEC 60255-5 | 1 kV przewód do przewodu, Ri: 500 Ohm | |
| EN 55011 emisja | klasa B | |
| MTTF [lata] | 1674 | |
| Dane mechaniczne | ||
| Waga [g] | 179 | |
| Obudowa | Obudowa gwintowana | |
| Montaż | montaż niezabudowany | |
| Wymiary [mm] | M18 x 1 / L = 80 | |
| Opis gwintu | M18 x 1 | |
| Materiał | mosiądz pokryty białym brązem; powierzchnia aktywna: PBT; nakrętki zabezpieczające: mosiądz pokryty białym brązem; Osłona obudowy: PA | |
| Wyświetlacze / elementy robocze | ||
| Wyświetlacz | ||
| Stan wyjścia | 1 x LED, kolor żółty | |
| Akcesoria | ||
| Dostarczane elementy | nakrętki zabezpieczające: 3 Osłona obudowy: 1 |
|
| Uwagi | ||
| Sztuk w opakowaniu | 1 szt. | |
| Połączenie elektryczne | ||
| Podłączenie | Przewód: 2 m, PUR; 2 x 0,5 mm2 | |
