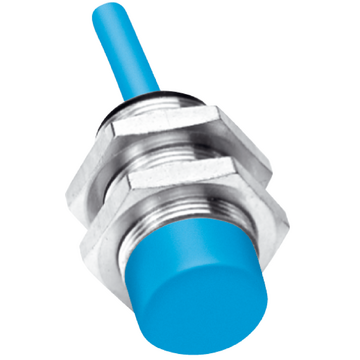

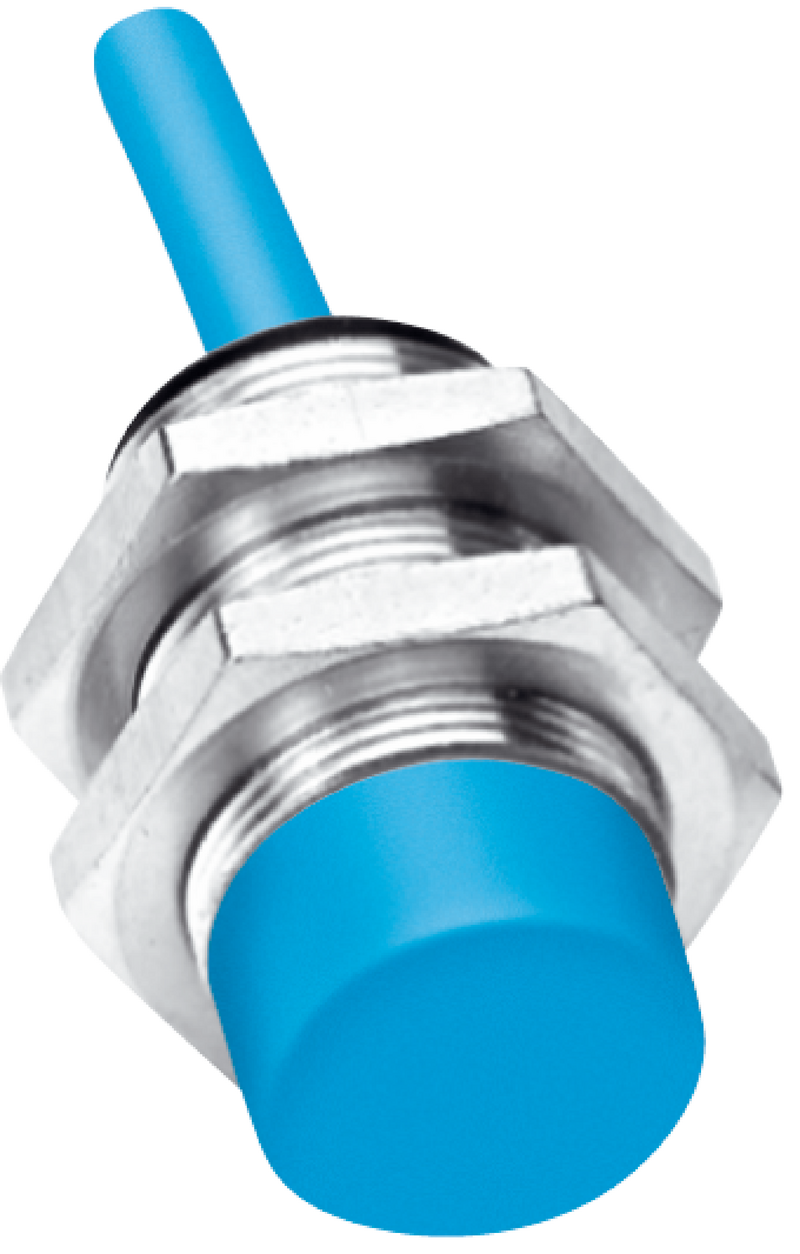

IM18-08N-N-ZW0 - 6021127
Indukcyjny czujnik zbliżeniowy SICK do stref ATEX, zasięg 8 mm, wyjście NAMUR NC, nie w jednej płaszczyźnie, przewód 2 m, obudowa M18, IP67, temperatura -20...+70°C.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-3 tygodnie
Gwarancja
12
Producent
SICK
Opisy produktu
Indukcyjne czujniki zbliżeniowe, IMN, IM18-08N-N-ZW0, Zastosowania specjalne: Obszary zagrożone wybuchem, Zasięg Sn: 8 mm, Montaż w metalu: Nie w jednej płaszczyźnie, Wyjście przełączające: NAMUR, Funkcja wyjścia: Styk normalnie zamknięty, Typ przyłącza: Przewód 2-żyłowy, 2 m, Informacja: II 1G Ex ia IIC T6 Ga Ta –20 °C ... +70 °C, II 2 G Ex ia IIC T6 Gb Ta: –20 °C ... +70 °C PTB 03 ATEX 2037 W kontekście dyrektywy 2014/34/UE (ATEX) i normy DIN EN ISO/IEC 80079-34 zwracamy uwagę na to, że śledzenie zamówionego urządzenia do Państwa klienta należy do Państwa obowiązków (dokumentacja danych Państwa klienta i odpowiednich danych produktu, takich jak nr katalogowy, kod danych, numer seryjny).
| Cechy | ||
|---|---|---|
| Korpus | Metryczne | |
| Rozmiar gwintu | M18 x 1 | |
| Średnica | Ø 18 mm | |
| Zasięg Sn | 8 mm | |
| Zasięg gwarantowany Sa | 6,48 mm | |
| Montaż w metalu | Nie w jednej płaszczyźnie | |
| Częstotliwość przełączania | 300 Hz | |
| Typ przyłącza | Przewód 2-żyłowy, 2 m | |
| Wyjście przełączające | NAMUR | |
| Wyjście przełączające – szczegóły | NAMUR | |
| Funkcja wyjścia | Styk normalnie zamknięty | |
| Stopień ochrony | IP67 | |
| Zastosowania specjalne | Obszary zagrożone wybuchem | |
| Zakres dostawy | Nakrętka mocująca, mosiądz, niklowana (2 x) | |
| Mechanika/elektryka | ||
| Napięcie zasilające | 7,5 V DC ... 25 V DC | |
| Histereza | 1 % ... 15 % | |
| Dryft temperaturowy (Sr) | ± 10 % | |
| EMC | Wg EN 60947-5-6 | |
| Pobór prądu tłumiony | ≤ 1 mA | |
| Pobór prądu nietłumiony | ≥ 2,2 mA | |
| Materiał przewodu | PVC | |
| Przekrój poprzeczny przewodu | 0,5 mm² | |
| Średnica przewodu | Ø 5,4 mm | |
| Rezystancja przewodu | 50 Ω | |
| Odporność na udary i drgania | 30 g, 11 ms / 10 … 55 Hz, 1 mm | |
| Temperatura otoczenia podczas pracy | –20 °C ... +70 °C | |
| Materiał obudowy | Mosiądz, niklowany | |
| Materiał, powierzchnia aktywna | Tworzywo sztuczne, PTB | |
| Długość obudowy | 33 mm | |
| Użyteczna długość gwintu | 24 mm | |
| Maks. moment dokręcania | 35 Nm | |
| Masa | + 164 g | |
| Świadectwo badania typu | PTB 03 ATEX 2037 | |
| Kategoria strefy zagrożenia wybuchem (Ex) | 1G, 2G | |
| Maks. napięcie wejściowe Ui | 15 V | |
| Maks. moc wejściowa Pi | 120 mW | |
| Maks. prąd wejściowy Ii | 50 mA | |
| Maks. pojemność wewnętrzna Ci | 155 nF | |
| Maks. indukcyjność wewnętrzna Li | 50 µH | |
| Napięcie znamionowe | 8,2 V DC | |
| Oznaczenie urządzenia | II 1G Ex ia IIC T6 Ga Ta –20 °C ... +70 °C, II 2 G Ex ia IIC T6 Gb Ta: –20 °C ... +70 °C | |
| Charakterystyka bezpieczeństwa technicznego | ||
| MTTFD | 7.219 lat(a) | |
| DCavg | 0% | |
| TM (okres użytkowania) | 20 lat(a) | |
| Współczynniki redukcji | ||
| Wskazówka | Wartości mają charakter orientacyjny i mogą się różnić | |
| Stal nierdzewna (V2A) | Ok. 0,7 | |
| Aluminium (Al) | Ok. 0,4 | |
| Miedź (Cu) | Ok. 0,3 | |
| Mosiądz (Ms) | Ok. 0,5 | |
| Certyfikaty | ||
| EU declaration of conformity | Tak | |
| UK declaration of conformity | Tak | |
| ACMA declaration of conformity | Tak | |
| Moroccan declaration of conformity | Tak | |
| China-RoHS | Tak | |
| Certyfikat CCC | Tak | |
| Certyfikat ATEX | Tak | |
| Klasyfikacje | ||
| ECLASS 5.0 | 27270101 | |
| ECLASS 5.1.4 | 27270101 | |
| ECLASS 6.0 | 27270101 | |
| ECLASS 6.2 | 27270101 | |
| ECLASS 7.0 | 27270101 | |
| ECLASS 8.0 | 27270101 | |
| ECLASS 8.1 | 27270101 | |
| ECLASS 9.0 | 27270101 | |
| ECLASS 10.0 | 27270101 | |
| ECLASS 11.0 | 27270101 | |
| ECLASS 12.0 | 27274001 | |
| ETIM 5.0 | EC002714 | |
| ETIM 6.0 | EC002714 | |
| ETIM 7.0 | EC002714 | |
| ETIM 8.0 | EC002714 | |
| UNSPSC 16.0901 | 39122230 | |
| Dane dotyczące cła | ||
| Masa jednostkowa | 0.193 kg | |
| Masa jednostkowa netto | 0.193 kg | |
| Jednostka objętości | 630.168 Cubic Centimetres (cm³) | |
| Kraj pochodzenia | Rumunia | |
