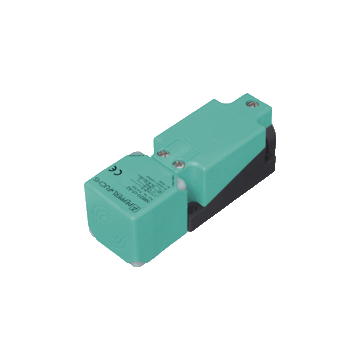

NBB15-U1K-E2-3G-3D - 70126058
Czujnik indukcyjny firmy Pepperl+Fuchs, zakres = 15 mm, czoło zabudowane, PNP / normalnie otwarty (NO), 10 ... 30 VDC, konektor M12-4pin, IP68 / IP69K, 0 ... 200 Hz
Produkt na zamówienie
Wysyłka:
1 tydzień gdy dostępny w PF Niemcy
595,00 zł
731,85 zł z podatkiem VAT
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu
Najważniejsze parametry czujnika indukcyjnego NBB15-U1K-E2-3G-3D
- Głowica czujnika dwukierunkowa i obrotowa
- Wskaźnik 4 diody LED dla widoczności 360 °
- 15 mm czoło zabudowane
Ogólne specyfikacje | ||
---|---|---|
Funkcja przełączania | Normalnie otwarty (NO) | |
Typ wyjścia | PNP | |
Znamionowa odległość robocza | 15 mm | |
Instalacja | zabudowany | |
Polaryzacja wyjściowa | DC | |
Zapewniona odległość robocza | 0 ... 12.15 mm | |
Rzeczywista odległość robocza | 13.5 ... 16.5 mm typowo 15 mm | |
Współczynnik redukcji r <sub> Al </sub> | 0.33 | |
Współczynnik redukcji r <sub> Cu </sub> | 0.3 | |
Współczynnik redukcji r <sub> 304 </sub> | 0,74 | |
Współczynnik redukcji r <sub> Mosiądz </sub> | 0.41 | |
Typ wyjścia | 3-przewodowy | |
Nominalne oceny | ||
Napięcie robocze | 10 ... 30 V. | |
Częstotliwość przełączania | 0 ... 200 Hz | |
Histereza | typ. 5 % | |
Zabezpieczenie przed odwrotną polaryzacją | chronione przed odwrotną polaryzacją | |
Zabezpieczenie przed zwarciem | pulsowanie | |
Spadek napięcia | ? 2 V. | |
Spadek napięcia w I <sub> L </sub> | ||
Spadek napięcia I <sub> L </sub> = 1 <sub> </sub> mA, element przełączający włączony | 0.5 ... 2.3 V typ. 0.9 V | |
Spadek napięcia I <sub> L </sub> = 10 <sub> </sub> mA, element przełączający włączony | 0.8 ... 2.2 V typ. 1.4 V | |
Spadek napięcia I <sub> L </sub> = 20 <sub> </sub> mA, element przełączający włączony | 0.9 ... 2.3 V typ. 1.5 V | |
Spadek napięcia I <sub> L </sub> = 50 <sub> </sub> mA, element przełączający włączony | 0.9 ... 2.5 V typ. 1.6 V | |
Spadek napięcia I <sub> L </sub> = 100 <sub> </sub> mA, element przełączający włączony | 1 ... 2.6 V typ. 1.8 V | |
Spadek napięcia I <sub> L </sub> = 200 <sub> </sub> mA, element przełączający włączony | 1.2 ... 2.8 V typ. 2 V | |
Prąd pracy | 0 ... 200 mA | |
Prąd wyłączenia | 0 ... 0.5 mA typ. 0.01 mA | |
Prąd wyłączenia T <sub> U </sub> = 40 ° C, element wyłączający | ? 100 µA | |
Prąd zasilania bez obciążenia | ? 20 mA | |
Opóźnienie czasowe przed dostępnością | 80 ms | |
Wskaźnik napięcia roboczego | LED, zielony | |
Wskaźnik stanu przełączania | LED, żółty | |
Parametry związane z bezpieczeństwem funkcjonalnym | ||
MTTF <sub> d </sub> | 1242 a | |
Czas misji (T <sub> M </sub>) | 20 a | |
Pokrycie diagnostyczne (DC) | 0 % | |
Zgodność ze standardami i dyrektywami | ||
Standardowa zgodność | ||
Standardy | EN 60947-5-2:2007, EN 60947-5-2/A1:2012, IEC 60947-5-2:2007, IEC 60947-5-2 AMD 1:2012 | |
Aprobaty i certyfikaty | ||
Zatwierdzenie FM | niebezpieczna (sklasyfikowana) lokalizacja <br> Niepalne | |
Aprobata UL | Lista cULus, cel ogólny | |
Zatwierdzenie CCC | Zatwierdzenie / oznakowanie CCC nie jest wymagane dla produktów o napięciu ?36 V. | |
Warunki otoczenia | ||
Temperatura otoczenia | -25 ... 85 ° C (-13 ... 185 ° F) | |
Specyfikacja mechaniczna | ||
Rodzaj połączenia | Wtyczka M12 x 1, 4 piny | |
Informacje o połączeniu | Maksymalnie dwa przewody o tym samym przekroju rdzenia mogą być zamontowane na jednym przyłączu zaciskowym! <br> moment dokręcania 1,2 Nm + 10% | |
Przekrój Przewodu | do 2,5 mm <sup> 2 </sup> | |
Minimalny przekrój rdzenia | bez końcówki kablowej 0,5 mm <sup> 2 </sup>, z tulejami złączowymi 0,34 mm <sup> 2 </sup> | |
Maksymalny przekrój rdzenia | bez końcówki kablowej 2,5 mm <sup> 2 </sup>, z tulejami łączącymi 1,5 mm <sup> 2 </sup> | |
Materiał obudowy | ROCZNIE | |
Czoło aktywne | ROCZNIE | |
Stopień ochrony | IP68 / IP69K | |
Masa | 225 g | |
Uwaga | Moment dokręcania: 1,8 Nm (obudowa) | |
Poziom ochrony sprzętu Dc (tc) | ||
<b> Warunki specjalne </b> | ||
Maksymalna dopuszczalna temperatura otoczenia T <sub> Umax </sub> | zależny od prądu obciążenia I <sub> L </sub> i maks. napięcie robocze U <sub> Bmax </sub> <br> Informacje można pobrać z poniższej listy. | |
Informacje ogólne | ||
Używaj w obszarach niebezpiecznych | patrz instrukcja obsługi |
