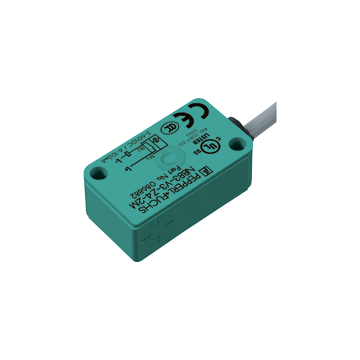

NBB3-V3-Z4-3G-3D - 70126026
Czujnik indukcyjny firmy Pepperl+Fuchs, zakres = 3 mm, czoło zabudowane, 2-przewodowy / normalnie otwarty (NO), 5 ... 60 V DC, przewód 0,13 m PVC, IP67, 0 ... 2000 Hz
Produkt na zamówienie
Wysyłka:
1 tydzień gdy dostępny w PF Niemcy
357,00 zł
439,11 zł z podatkiem VAT
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu
Najważniejsze parametry czujnika indukcyjnego NBB3-V3-Z4-3G-3D
- 3 mm czoło zabudowane
- 2-przewodowy prąd stały
- Wyjście 60 V DC
- Homologacja ATEX dla strefy 2 i strefy 22
Ogólne specyfikacje | ||
---|---|---|
Funkcja przełączania | Normalnie otwarty (NO) | |
Typ wyjścia | Dwuprzewodowy | |
Znamionowa odległość robocza | 3 mm | |
Instalacja | zabudowany | |
Polaryzacja wyjściowa | DC | |
Zapewniona odległość robocza | 0 ... 2.4 mm | |
Rzeczywista odległość robocza | 2.7 ... 3.3 mm typowo | |
Współczynnik redukcji r <sub> Al </sub> | 0.45 | |
Współczynnik redukcji r <sub> Cu </sub> | 0.35 | |
Współczynnik redukcji r <sub> 304 </sub> | 0,8 | |
Współczynnik redukcji r <sub> Mosiądz </sub> | 0,5 | |
Typ wyjścia | 2-przewodowy | |
Nominalne oceny | ||
Napięcie robocze | 5 ... 60 V DC | |
Częstotliwość przełączania | 0 ... 2000 Hz | |
Histereza | typ. 0.2 mm | |
Zabezpieczenie przed odwrotną polaryzacją | chronione przed odwrotną polaryzacją | |
Zabezpieczenie przed zwarciem | nie | |
Indukcyjne zabezpieczenie przeciwprzepięciowe | tak | |
Spadek napięcia | ? 4 V. | |
Spadek napięcia w I <sub> L </sub> | ||
Spadek napięcia I <sub> L </sub> = 10 <sub> </sub> mA, element przełączający włączony | 3.4 ... 3.9 V typ. 3.6 V | |
Prąd pracy | 4 ... 100 mA | |
Najniższy prąd operacyjny | 4 mA | |
Prąd wyłączenia | 0.4 ... 0.55 mA typ. 0.46 mA | |
Opóźnienie czasowe przed dostępnością | ? 1 ms | |
Wskaźnik stanu przełączania | LED, żółty | |
Ograniczenie danych | ||
Moment dokręcania, śruby mocujące | 0,4 Nm | |
Parametry związane z bezpieczeństwem funkcjonalnym | ||
MTTF <sub> d </sub> | 1552 a | |
Czas misji (T <sub> M </sub>) | 20 a | |
Pokrycie diagnostyczne (DC) | 0 % | |
Standardowa zgodność | ||
EMC zgodnie z | EN 60947-5-2:2007 <br>EN 60947-5-2/A1:2012 <br>IEC 60947-5-2:2007 <br>IEC 60947-5-2 AMD 1:2012 | |
Aprobaty i certyfikaty | ||
Aprobata UL | Lista cULus, cel ogólny | |
Zatwierdzenie CSA | cCSAus Listed, General Purpose | |
Warunki otoczenia | ||
Temperatura otoczenia | -25 ... 85 ° C (-13 ... 185 ° F) | |
Specyfikacja mechaniczna | ||
Rodzaj połączenia | kabel PVC, 130 mm | |
Przekrój Przewodu | 0,14 mm <sup> 2 </sup> | |
Materiał obudowy | PBT | |
Czoło aktywne | PBT | |
Stopień ochrony | IP67 | |
Kabel | ||
Promień gięcia | > 10 x średnica przewodu | |
Poziom ochrony sprzętu Gc (nA) | ||
Certyfikat | PF 15CERT3754 X | |
Oznakowanie CE | [*PD-Z02586A*] | |
Oznaczenie ATEX | <img src="/web_img/a100038a.jpg" alt="Ex-Hexagon"> II 3G Ex nA IIC T6 Gc <br>The Ex-related marking can also be printed on the enclosed label. | |
Standardy | EN 60079-0: 2012 + A11: 2013, EN 60079-15: 2010 <br> Kategoria ochrony przed zapłonem „n” <br> Zastosowanie jest ograniczone do następujących określonych warunków | |
<b> Warunki specjalne </b> | ||
Maksymalny prąd pracy I <sub> L </sub> | Maksymalny dopuszczalny prąd obciążenia musi być ograniczony do wartości podanych w poniższej liście. Wysokie prądy obciążenia i zwarcia obciążenia są niedozwolone. | |
Maksymalne napięcie robocze U <sub> Bmax </sub> | Maksymalne dopuszczalne napięcie robocze UB max jest ograniczone do wartości z poniższej listy. Tolerancje są niedopuszczalne. | |
Maksymalna dopuszczalna temperatura otoczenia T <sub> Umax </sub> | zależny od prądu obciążenia I <sub> L </sub> i maks. napięcie robocze U <sub> Bmax </sub> <br> Informacje można pobrać z poniższej listy. | |
przy U<sub>Bmax</sub>=60 V, I<sub>L</sub>=100 mA | 38 °C (100.4 °F) | |
przy U<sub>Bmax</sub>=60 V, I<sub>L</sub>=50 mA | 52 °C (125.6 °F) | |
przy U<sub>Bmax</sub>=60 V, I<sub>L</sub>=25 mA | 57 °C (134.6 °F) | |
przy U<sub>Bmax</sub>=30 V, I<sub>L</sub>=100 mA | 36 °C (96.8 °F) | |
przy U<sub>Bmax</sub>=30 V, I<sub>L</sub>=50 mA | 50 °C (122 °F) | |
przy U<sub>Bmax</sub>=30 V, I<sub>L</sub>=25 mA | 57 °C (134.6 °F) | |
Poziom ochrony sprzętu Dc (tc) | ||
Oznakowanie CE | [*PD-Z02586A*] | |
Oznaczenie ATEX | <img src="/web_img/a100038a.jpg" alt="Ex-Hexagon"> II 3D Ex tc IIIC T80°C Dc <br>The Ex-related marking can also be printed on the enclosed label. | |
Standardy | EN 60079-0: 2012 + A11: 2013, EN 60079-31: 2014 <br> Ochrona przez załącznik „tc” Niektóre informacje w tej instrukcji obsługi są bardziej szczegółowe niż informacje zawarte w arkuszu danych. | |
Ogólne | Odpowiednie karty danych, deklaracje zgodności, certyfikaty badania typu WE, certyfikaty i rysunki kontrolne, w stosownych przypadkach (patrz karty danych), stanowią integralną część tego dokumentu. Dokumenty te można znaleźć przy www.pepperl-fuchs.com. Maksymalna temperatura powierzchni urządzenia została określona bez warstwy pyłu na aparacie. Niektóre informacje w tej instrukcji obsługi są bardziej szczegółowe niż informacje zawarte w arkuszu danych. | |
<b> Warunki specjalne </b> | ||
Maksymalna dopuszczalna temperatura otoczenia T <sub> Umax </sub> | zależny od prądu obciążenia I <sub> L </sub> i maks. napięcie robocze U <sub> Bmax </sub> <br> Informacje można pobrać z poniższej listy. | |
przy U<sub>Bmax</sub>=60 V, I<sub>L</sub>=100 mA | 38 °C (100.4 °F) | |
przy U<sub>Bmax</sub>=60 V, I<sub>L</sub>=50 mA | 52 °C (125.6 °F) | |
przy U<sub>Bmax</sub>=60 V, I<sub>L</sub>=25 mA | 57 °C (134.6 °F) | |
przy U<sub>Bmax</sub>=30 V, I<sub>L</sub>=100 mA | 36 °C (96.8 °F) | |
przy U<sub>Bmax</sub>=30 V, I<sub>L</sub>=50 mA | 50 °C (122 °F) | |
przy U<sub>Bmax</sub>=30 V, I<sub>L</sub>=25 mA | 57 °C (134.6 °F) | |
Informacje ogólne | ||
Używaj w obszarach niebezpiecznych | patrz instrukcja obsługi | |
Kategoria | 3G; 3D |
