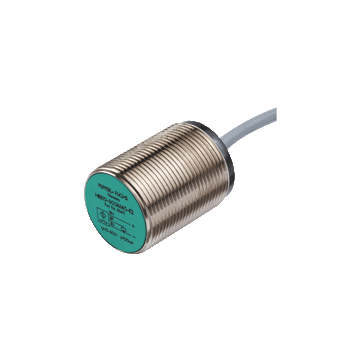

NCB10-30GM40-N0-5M-OG - 70133299
Czujnik indukcyjny firmy Pepperl+Fuchs, seria Comfort, zakres = 10 mm, czoło zabudowane, Namur, 3-przewodowy / normalnie zamknięty (NC), kabel PUR (bezhalogenowy), 5 m, ekranowany, odporny na olej, trudnopalny, IP66 / IP67, 0 ... 650 Hz
Produkt na zamówienie
Wysyłka:
1 tydzień gdy dostępny w PF Niemcy
619,00 zł
761,37 zł z podatkiem VAT
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu
Najważniejsze parametry czujnika indukcyjnego NCB10-30GM40-N0-5M-OG
- 10 mm czoło zabudowane
- Ekranowany kabel PUR dla sektora naftowego i gazowego
| Ogólne specyfikacje | ||
|---|---|---|
| Funkcja przełączania | Normalnie zamknięty (NC) | |
| Typ wyjścia | Namur | |
| Znamionowa odległość robocza | 10 mm | |
| Instalacja | zabudowany | |
| Zapewniona odległość robocza | 0 ... 8.1 mm | |
| Rzeczywista odległość robocza | 9 ... 11 mm typowo | |
| Współczynnik redukcji r <sub> Al </sub> | 0.32 | |
| Współczynnik redukcji r <sub> Cu </sub> | 0.32 | |
| Współczynnik redukcji r <sub> 304 </sub> | 0,72 | |
| Typ wyjścia | 3-przewodowy | |
| Parametry nominalne | ||
| Napięcie nominalne | 8 V. | |
| Częstotliwość przełączania | 0 ... 650 Hz | |
| Histereza | 1 ... 10 typ. 5 % | |
| Zabezpieczenie przed odwrotną polaryzacją | chronione przed odwrotną polaryzacją | |
| Zabezpieczenie przed zwarciem | tak | |
| Nadaje się do technologii 2: 1 | tak, dioda zabezpieczająca przed odwrotną polaryzacją nie jest wymagana | |
| Zużycie prądu | ||
| Nie wykryto płytki pomiarowej | min. 3 mA | |
| Wykryto płytkę pomiarową | ? 1 mA | |
| Wskaźnik stanu przełączania | LED, żółty | |
| Parametry związane z bezpieczeństwem funkcjonalnym | ||
| MTTF <sub> d </sub> | 1870 a | |
| Czas misji (T <sub> M </sub>) | 20 a | |
| Pokrycie diagnostyczne (DC) | 0 % | |
| Zgodność ze standardami i dyrektywami | ||
| Standardowa zgodność | ||
| Namur | EN 60947-5-6: 2000, IEC 60947-5-6: 1999 | |
| Standardy | EN 60947-5-2:2007, EN 60947-5-2/A1:2012, IEC 60947-5-2:2007, IEC 60947-5-2 AMD 1:2012 | |
| Aprobaty i certyfikaty | ||
| Aprobata UL | ||
| Zwykła lokalizacja | E87056 | |
| Niebezpieczna lokalizacja | E501628 | |
| Rysunek kontrolny | 116-0452 | |
| Zatwierdzenie CSA | cCSAus Listed, General Purpose | |
| Zatwierdzenie CCC | Zatwierdzenie / oznakowanie CCC nie jest wymagane dla produktów o napięciu ?36 V. | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -25 ... 80 ° C (-13 ... 176 ° F) | |
| Temperatura przechowywania | -40 ... 80 ° C (-40 ... 176 ° F) | |
| Specyfikacja mechaniczna | ||
| Rodzaj połączenia | kabel PUR (bezhalogenowy), 5 m, ekranowany, odporny na olej, trudnopalny zgodnie z IEC 60332-1 | |
| Przekrój Przewodu | 2x 0,5 mm <sup> 2 </sup> | |
| Materiał obudowy | Stal nierdzewna 1.4305 / AISI 303 | |
| Czoło aktywne | PBT | |
| Stopień ochrony | IP66 / IP67 | |
| Kabel | ||
| Promień gięcia | > 7.5 x średnica przewodu | |
| Uwaga | Ekran nie jest podłączony do czujnika. | |
| Informacje ogólne | ||
| Używaj w obszarach niebezpiecznych | patrz instrukcja obsługi | |
