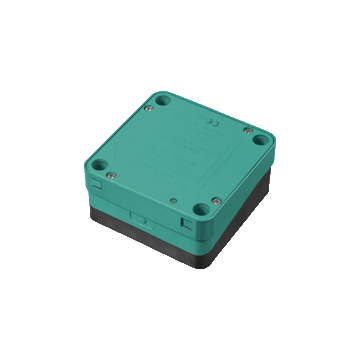

NCB40-FP-N0-P4 - 70133126
Czujnik indukcyjny firmy Pepperl+Fuchs, seria Comfort, zakres = 40 mm, czoło zabudowane, Namur, 2-przewodowy / normalnie zamknięty (NC), zaciski śrubowe, IP67, 0 ... 80 Hz
Produkt na zamówienie
Wysyłka:
1 tydzień gdy dostępny w PF Niemcy
1 041,00 zł
1 280,43 zł z podatkiem VAT
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu
Najważniejsze parametry czujnika indukcyjnego NCB40-FP-N0-P4
- Seria Comfort
Ogólne specyfikacje | ||
---|---|---|
Funkcja przełączania | Normalnie zamknięty (NC) | |
Typ wyjścia | Namur | |
Znamionowa odległość robocza | 40 mm | |
Instalacja | zabudowany | |
Zapewniona odległość robocza | 0 ... 32 mm | |
Rzeczywista odległość robocza | 36 ... 44 mm typowo 40 mm | |
Współczynnik redukcji r <sub> Al </sub> | 0.35 | |
Współczynnik redukcji r <sub> Cu </sub> | 0.35 | |
Współczynnik redukcji r <sub> 304 </sub> | 0,8 | |
Typ wyjścia | 2-przewodowy | |
Parametry nominalne | ||
Warunki instalacji | ||
F | 100 mm | |
Napięcie nominalne | 8.2 V (R<sub>i</sub> około 1 k?) | |
Częstotliwość przełączania | 0 ... 80 Hz | |
Histereza | 0 ... 5 typowo 3 % | |
Zabezpieczenie przed odwrotną polaryzacją | chronione przed odwrotną polaryzacją | |
Zabezpieczenie przed zwarciem | tak | |
Zużycie prądu | ||
Nie wykryto płytki pomiarowej | ? 3 mA | |
Wykryto płytkę pomiarową | ? 1 mA | |
Opóźnienie czasowe przed dostępnością | ? 20 ms | |
Wskaźnik stanu przełączania | LED, żółty | |
Zgodność ze standardami i dyrektywami | ||
Standardowa zgodność | ||
Namur | EN 60947-5-6: 2000, IEC 60947-5-6: 1999 | |
Zgodność elektromagnetyczna | NE 21: 2007 | |
Standardy | EN 60947-5-2:2007, EN 60947-5-2/A1:2012, IEC 60947-5-2:2007, IEC 60947-5-2 AMD 1:2012 | |
Aprobaty i certyfikaty | ||
Zgodność EAC | TR CU 012/2011 | |
Zatwierdzenie FM | ||
Rysunek kontrolny | 116-0165 | |
Aprobata UL | ||
Zwykła lokalizacja | E87056 | |
Niebezpieczna lokalizacja | E501628 | |
Rysunek kontrolny | 116-0451 | |
Zatwierdzenie CSA | cCSAus Listed, General Purpose | |
Zatwierdzenie CCC | Zatwierdzenie / oznakowanie CCC nie jest wymagane dla produktów o napięciu ?36 V. | |
Warunki otoczenia | ||
Temperatura otoczenia | -25 ... 100 ° C (-13 ... 212 ° F) | |
Temperatura przechowywania | -40 ... 100 ° C (-40 ... 212 ° F) | |
Specyfikacja mechaniczna | ||
Rodzaj połączenia | zaciski śrubowe | |
Informacje o połączeniu | Maksymalnie dwa przewody o tym samym przekroju rdzenia mogą być zamontowane na jednym przyłączu zaciskowym! <br> moment dokręcania 1,2 Nm + 10% | |
Przekrój Przewodu | do 2,5 mm <sup> 2 </sup> | |
Minimalny przekrój rdzenia | bez końcówki kablowej 0,5 mm <sup> 2 </sup>, z tulejami złączowymi 0,34 mm <sup> 2 </sup> | |
Maksymalny przekrój rdzenia | bez końcówki kablowej 2,5 mm <sup> 2 </sup>, z tulejami łączącymi 1,5 mm <sup> 2 </sup> | |
Materiał obudowy | PBT / metal | |
Czoło aktywne | PBT | |
Podstawa obudowy | aluminium malowane | |
Stopień ochrony | IP67 | |
Uwaga | Moment dokręcania: 1,8 Nm (obudowa) | |
Informacje ogólne | ||
Używaj w obszarach niebezpiecznych | patrz instrukcja obsługi |
