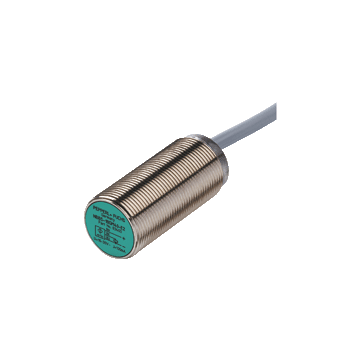

NCB5-18GM40-N0-10M - 70133259
Czujnik indukcyjny firmy Pepperl+Fuchs, seria Comfort, zakres = 5 mm, czoło zabudowane, Namur, 2-przewodowy / normalnie zamknięty (NC), przewód 10 m z PVC, IP66 / IP67, 0 ... 400 Hz
Produkt na zamówienie
Wysyłka:
1 tydzień gdy dostępny w PF Niemcy
511,00 zł
628,53 zł z podatkiem VAT
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu
Najważniejsze parametry czujnika indukcyjnego NCB5-18GM40-N0-10M
- Seria Comfort
Ogólne specyfikacje | ||
---|---|---|
Funkcja przełączania | Normalnie zamknięty (NC) | |
Typ wyjścia | Namur | |
Znamionowa odległość robocza | 5 mm | |
Instalacja | zabudowany | |
Zapewniona odległość robocza | 0 ... 4,05 mm | |
Rzeczywista odległość robocza | 4.5 ... 5.5 mm typowo 5 mm | |
Współczynnik redukcji r <sub> Al </sub> | 0.35 | |
Współczynnik redukcji r <sub> Cu </sub> | 0.3 | |
Współczynnik redukcji r <sub> 304 </sub> | 0,74 | |
Typ wyjścia | 2-przewodowy | |
Parametry nominalne | ||
Napięcie nominalne | 8 V. | |
Częstotliwość przełączania | 0 ... 400 Hz | |
Histereza | 1 ... 15 typ. 5 % | |
Zabezpieczenie przed odwrotną polaryzacją | chronione przed odwrotną polaryzacją | |
Zabezpieczenie przed zwarciem | tak | |
Zużycie prądu | ||
Nie wykryto płytki pomiarowej | min. 3 mA | |
Wykryto płytkę pomiarową | ? 1 mA | |
Wskaźnik stanu przełączania | dioda LED we wszystkich kierunkach, żółta | |
Parametry związane z bezpieczeństwem funkcjonalnym | ||
MTTF <sub> d </sub> | 2040 a | |
Czas misji (T <sub> M </sub>) | 20 a | |
Pokrycie diagnostyczne (DC) | 0 % | |
Zgodność ze standardami i dyrektywami | ||
Standardowa zgodność | ||
Namur | EN 60947-5-6: 2000, IEC 60947-5-6: 1999 | |
Standardy | EN 60947-5-2:2007, EN 60947-5-2/A1:2012, IEC 60947-5-2:2007, IEC 60947-5-2 AMD 1:2012 | |
Aprobaty i certyfikaty | ||
Zgodność EAC | TR CU 012/2011 | |
Aprobata UL | ||
Zwykła lokalizacja | E87056 | |
Niebezpieczna lokalizacja | E501628 | |
Rysunek kontrolny | 116-0452 | |
Zatwierdzenie CSA | cCSAus Listed, General Purpose | |
Zatwierdzenie CCC | Zatwierdzenie / oznakowanie CCC nie jest wymagane dla produktów o napięciu ?36 V. | |
Warunki otoczenia | ||
Temperatura otoczenia | -25 ... 100 ° C (-13 ... 212 ° F) | |
Temperatura przechowywania | -40 ... 100 ° C (-40 ... 212 ° F) | |
Specyfikacja mechaniczna | ||
Rodzaj połączenia | kabel PVC, 10 m | |
Przekrój Przewodu | 0,75 mm <sup> 2 </sup> | |
Materiał obudowy | Stal nierdzewna 1.4305 / AISI 303 | |
Czoło aktywne | PBT | |
Stopień ochrony | IP66 / IP67 | |
Kabel | ||
Średnica kabla | 6 mm ± 0.2 mm | |
Promień gięcia | > 10 x średnica przewodu | |
Poziom ochrony sprzętu Dc (tc) | ||
<b> Warunki specjalne </b> | ||
Maksymalna dopuszczalna temperatura otoczenia T <sub> Umax </sub> | Wartości można uzyskać z poniższej listy, w zależności od maks. napięcie robocze U <sub> Bmax </sub> i minimalna rezystancja szeregowa R <sub> v </sub>. | |
Informacje ogólne | ||
Używaj w obszarach niebezpiecznych | patrz instrukcja obsługi |
