NCB50-FP-E2-P1-V1-3G-3D - 129867

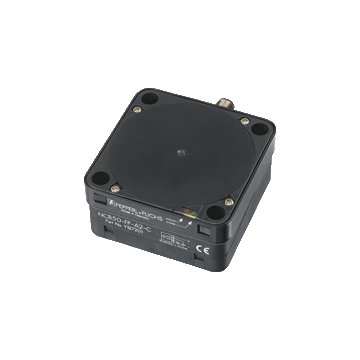

Czujnik indukcyjny firmy Pepperl+Fuchs, seria Comfort, zakres = 50 mm, czoło zabudowane, PNP, 3-przewodowy / normalnie otwarty (NO), 10 ... 60 V DC, konektor M12-4pin, IP67, 0 ... 80 Hz
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu
Najważniejsze parametry czujnika indukcyjnego NCB50-FP-E2-P1-V1-3G-3D
- 50 mm czoło zabudowane
- 3-przewodowy DC
| Ogólne specyfikacje | ||
|---|---|---|
| Funkcja przełączania | Normalnie otwarty (NO) | |
| Typ wyjścia | PNP | |
| Znamionowa odległość robocza | 50 mm | |
| Instalacja | zabudowany | |
| Polaryzacja wyjściowa | DC | |
| Zapewniona odległość robocza | 0 ... 40,5 mm | |
| Współczynnik redukcji r <sub> Al </sub> | 0.38 | |
| Współczynnik redukcji r <sub> Cu </sub> | 0.35 | |
| Współczynnik redukcji r <sub> 304 </sub> | 0,83 | |
| Typ wyjścia | 3-przewodowy | |
| Parametry nominalne | ||
| Napięcie robocze | 10 ... 60 V DC | |
| Częstotliwość przełączania | 0 ... 80 Hz | |
| Histereza | typ. 3 % | |
| Zabezpieczenie przed odwrotną polaryzacją | chronione przed odwrotną polaryzacją | |
| Spadek napięcia | ? 3 V. | |
| Prąd pracy | 0 ... 200 mA | |
| Prąd wyłączenia | 0 ... 0.5 mA | |
| Prąd zasilania bez obciążenia | ? 20 mA | |
| Opóźnienie czasowe przed dostępnością | ? 30 ms | |
| Wskaźnik napięcia roboczego | LED, zielony | |
| Wskaźnik stanu przełączania | LED, żółty | |
| Parametry związane z bezpieczeństwem funkcjonalnym | ||
| MTTF <sub> d </sub> | 960 a | |
| Czas misji (T <sub> M </sub>) | 20 a | |
| Pokrycie diagnostyczne (DC) | 0 % | |
| Zgodność ze standardami i dyrektywami | ||
| Standardowa zgodność | ||
| Standardy | EN 60947-5-2:2007, IEC 60947-5-2:2007 | |
| Aprobaty i certyfikaty | ||
| Aprobata UL | Lista cULus, cel ogólny | |
| Zatwierdzenie CSA | cCSAus Listed, General Purpose | |
| Zatwierdzenie CCC | Certyfikowany przez China Compulsory Certification (CCC) | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -25 ... 70 ° C (-13 ... 158 ° F) | |
| Specyfikacja mechaniczna | ||
| Rodzaj połączenia | Wtyczka M12 x 1, 4 piny | |
| Materiał obudowy | PBT | |
| Czoło aktywne | PBT | |
| Podstawa obudowy | PBT | |
| Stopień ochrony | IP67 | |
| Poziom ochrony sprzętu Gc (nA) | ||
| Oznakowanie CE | [*PD-Z02586A*] | |
| Oznaczenie ATEX | <img src="/web_img/a100038a.jpg" alt="Ex-Hexagon"> II 3G Ex nA IIC T6 X | |
| Standardy | EN 60079-0: 2006, EN 60079-15: 2005 <br> Kategoria ochrony przed zapłonem „n” <br> Zastosowanie jest ograniczone do następujących określonych warunków | |
| <b> Warunki specjalne </b> | ||
| Maksymalny prąd pracy I <sub> L </sub> | Maksymalny dopuszczalny prąd obciążenia musi być ograniczony do wartości podanych w poniższej liście. Wysokie prądy obciążenia i zwarcia obciążenia są niedozwolone. | |
| Maksymalne napięcie robocze U <sub> Bmax </sub> | Maksymalne dopuszczalne napięcie robocze UB max jest ograniczone do wartości z poniższej listy. Tolerancje są niedopuszczalne. | |
| Maksymalna dopuszczalna temperatura otoczenia T <sub> Umax </sub> | zależny od prądu obciążenia I <sub> L </sub> i maks. napięcie robocze U <sub> Bmax </sub> <br> Informacje można pobrać z poniższej listy. | |
| przy U<sub>Bmax</sub>=60 V, I<sub>L</sub>=200 mA | 44 °C (111.2 °F) | |
| przy U<sub>Bmax</sub>=60 V, I<sub>L</sub>=100 mA | 45 °C (113 °F) | |
| przy U<sub>Bmax</sub>=60 V, I<sub>L</sub>=25 mA | 47 °C (116.6 °F) | |
| przy U<sub>Bmax</sub>=30 V, I<sub>L</sub>=200 mA | 50 °C (122 °F) | |
| przy U<sub>Bmax</sub>=30 V, I<sub>L</sub>=100 mA | 53 °C (127.4 °F) | |
| przy U<sub>Bmax</sub>=30 V, I<sub>L</sub>=50 mA | 56 °C (132.8 °F) | |
| Poziom ochrony sprzętu Dc | ||
| Oznakowanie CE | [*PD-Z02586A*] | |
| Oznaczenie ATEX | <img src="/web_img/a100038a.jpg" alt="Ex-Hexagon"> II 3D IP67 T 95 °C (203 °F) X | |
| Standardy | EN 50281-1-1 <br> Ochrona przez obudowę <br> Zastosowanie jest ograniczone do następujących podanych warunków | |
| <b> Warunki specjalne </b> | ||
| Maksymalne ogrzewanie (wzrost temperatury) | zależny od prądu obciążenia I <sub> L </sub> i maks. napięcie robocze U <sub> Bmax </sub> <br> Informacje można pobrać z poniższej listy. Maksymalna temperatura powierzchni przy maksymalnej temperaturze otoczenia jest podana w oznaczeniu Ex aparatu. | |
| przy U<sub>Bmax</sub>=60 V, I<sub>L</sub>=200 mA | 25 K | |
| przy U<sub>Bmax</sub>=60 V, I<sub>L</sub>=100 mA | 24 K | |
| przy U<sub>Bmax</sub>=60 V, I<sub>L</sub>=25 mA | 22 K | |
| przy U<sub>Bmax</sub>=30 V, I<sub>L</sub>=200 mA | 19 K | |
| przy U<sub>Bmax</sub>=30 V, I<sub>L</sub>=100 mA | 16 K | |
| przy U<sub>Bmax</sub>=30 V, I<sub>L</sub>=50 mA | 14 K | |
| Poziom ochrony sprzętu Dc (tD) | ||
| Ogólne | Aparprzy musi być obsługiwany zgodnie z odpowiednimi danymi w karcie danych i niniejszej instrukcji obsługi. <br> Maksymalna temperatura powierzchni została ustalona zgodnie z metodą A bez warstwy pyłu na urządzeniu. <br> Dane podane w karcie danych są ograniczone przez niniejszą instrukcję obsługi! <br> Należy przestrzegać specjalnych warunków ! | |
| <b> Warunki specjalne </b> | ||
| Maksymalna dopuszczalna temperatura otoczenia T <sub> Umax </sub> | zależny od prądu obciążenia I <sub> L </sub> i maks. napięcie robocze U <sub> Bmax </sub> <br> Informacje można pobrać z poniższej listy. | |
| przy U<sub>Bmax</sub>=60 V, I<sub>L</sub>=200 mA | 44 °C (111.2 °F) | |
| przy U<sub>Bmax</sub>=60 V, I<sub>L</sub>=100 mA | 45 °C (113 °F) | |
| przy U<sub>Bmax</sub>=60 V, I<sub>L</sub>=25 mA | 47 °C (116.6 °F) | |
| przy U<sub>Bmax</sub>=30 V, I<sub>L</sub>=200 mA | 50 °C (122 °F) | |
| przy U<sub>Bmax</sub>=30 V, I<sub>L</sub>=100 mA | 53 °C (127.4 °F) | |
| przy U<sub>Bmax</sub>=30 V, I<sub>L</sub>=50 mA | 56 °C (132.8 °F) | |
| Informacje ogólne | ||
| Używaj w obszarach niebezpiecznych | patrz instrukcja obsługi | |
| Kategoria | 3G; 3D | |
