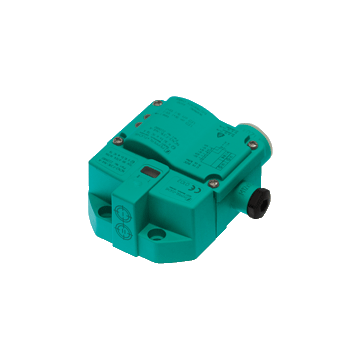

NCN3-F31K-N4-K-S - 222681

Czujnik indukcyjny firmy Pepperl+Fuchs, seria Comfort , zakres = 3 mm, czoło niezabudowane, Namur, 2-przewodowy / 2 x normalnie zamknięty (NC), IP67, 0 ... 3 kHz

NCN3-F31K-N4-K-S - 222681

Jeżeli termin realizacji nie spełnia Państwa oczekiwań prosimy o kontakt, postaramy się go skrócić. Skontaktuj się z nami.

Produkt na zamówienie
Wysyłka:

1 tydzień gdy dostępny w PF Niemcy

Zapytaj o cenę

Dodaj produkt do koszyka i złóż zapytanie lub skorzystaj z opcji Zapytaj o produkt

Parametry produktu

Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS

Opisy produktu

Najważniejsze parametry czujnika indukcyjnego NCN3-F31K-N4-K-S

  • Bezpośredni montaż na standardowych siłownikach
  • Naprawiono ustawienie
  • Certyfikat badania typu WE TÜV99 ATEX 1479X
  • Zaciski śrubowe
  • Można stosować do SIL 2 wg. zgodnie z IEC 61508
  • Diody LED do przełączania stanu czujnika i elektrozaworu
  • Diody LED zaworów można odłączyć

Ogólne specyfikacje
Funkcja przełączania 2 x normalnie zamknięty (NC)
Typ wyjścia Namur
Znamionowa odległość robocza 3 mm
Instalacja montaż wpuszczany
Zapewniona odległość robocza 0 ... 2.4 mm
Rzeczywista odległość robocza 2.7 ... 3.3 mm typowo
Element uruchamiający Stal nierdzewna 1.4305 / AISI 303 <br> 8,5 mm x 8,5 mm x 0,5 mm
Współczynnik redukcji r <sub> Al </sub> 0,5
Współczynnik redukcji r <sub> Cu </sub> 0.4
Współczynnik redukcji r <sub> 304 </sub> 1
Współczynnik redukcji r <sub> St37 </sub> 1.3
Współczynnik redukcji r <sub> Mosiądz </sub> 0,6
Typ wyjścia 2-przewodowy
Parametry nominalne
Napięcie nominalne 8 V.
Częstotliwość przełączania 0 ... 3 kHz
Histereza typ. 5 %
Zabezpieczenie przed odwrotną polaryzacją chronione przed odwrotną polaryzacją
Zabezpieczenie przed zwarciem tak
Nadaje się do technologii 2: 1 tak, dioda zabezpieczająca przed odwrotną polaryzacją nie jest wymagana
Zużycie prądu
Nie wykryto płytki pomiarowej ? 3 mA
Wykryto płytkę pomiarową ? 1 mA
Opóźnienie czasowe przed dostępnością ? 1,1 ms
Wskaźnik stanu przełączania LED, żółty
Wskaźnik stanu zaworu LED, żółty
Parametry związane z bezpieczeństwem funkcjonalnym
Poziom nienaruszalności bezpieczeństwa (SIL) SIL 2
MTTF <sub> d </sub> 1470 a
Czas misji (T <sub> M </sub>) 20 a
Pokrycie diagnostyczne (DC) 0 %
Obwód zaworu
Napięcie max. 32 V DC
Prąd max. 240 mA
Zabezpieczenie przed zwarciem nie
Zabezpieczenie przed odwrotną polaryzacją tak, przy odwróconym wyjściu dioda LED nie działa, a więc więcej mocy dla elektrozaworu
Zgodność ze standardami i dyrektywami
Standardowa zgodność
Namur EN 60947-5-6: 2000, IEC 60947-5-6: 1999
Zgodność elektromagnetyczna NE 21: 2007
Standardy EN 60947-5-2:2007, EN 60947-5-2/A1:2012, IEC 60947-5-2:2007, IEC 60947-5-2 AMD 1:2012
Aprobaty i certyfikaty
Zgodność EAC TR CU 012/2011
Aprobata UL Lista cULus, cel ogólny
Zwykła lokalizacja E87056
Niebezpieczna lokalizacja E501628
Rysunek kontrolny 116-0456
Zatwierdzenie CSA cCSAus Listed, General Purpose
Zatwierdzenie CCC Zatwierdzenie / oznakowanie CCC nie jest wymagane dla produktów o napięciu ?36 V.
Warunki otoczenia
Temperatura otoczenia -25 ... 100 ° C (-13 ... 212 ° F)
Temperatura przechowywania -40 ... 100 ° C (-40 ... 212 ° F)
Specyfikacja mechaniczna
Połączenie (od strony systemu) Śruba zaciski, moment dokręcania min. 0,5 Nm <br> Długość okrojona 7 mm
Przekrój przewodu (od strony systemu) sztywny: 0,14 ... 2,5 mm <sup> 2 </sup> <br> elastyczny: 0,14 ... 1,5 mm <sup> 2 </sup> <br> elastyczny z tuleją od strony rdzenia: 0,25 ... 1,5 mm <sup> 2 </sup>
Połączenie (po stronie zaworu) jak połączenie (od strony systemu)
Przekrój przewodu (od strony zaworu) jak przekrój rdzenia (od strony systemu)
Materiał obudowy PBT
Czoło aktywne PBT
Stopień ochrony IP67
Moment dokręcania, śruby obudowy 1 Nm
Moment dokręcający, dławik kablowy M20 x 1,5; max. 7 Nm <br> M12 x 1,5; max. 1,5 Nm
Uwaga Wyłączanie LED
Informacje ogólne
Używaj w obszarach niebezpiecznych patrz instrukcja obsługi
