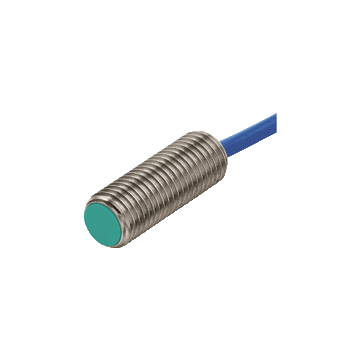

NJ1,5-8GM-N - 106361
Czujnik indukcyjny firmy Pepperl+Fuchs, zakres = 1,5 mm, montaż zabudowany, Namur, 2-przewodowy / normalnie zamknięty (NC), przewód 2 m z PVC, IP66 / IP67, 0 ... 5000 Hz
Produkt na zamówienie
Wysyłka:
1 tydzień gdy dostępny w PF Niemcy
384,00 zł
472,32 zł z podatkiem VAT
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu
Najważniejsze parametry czujnika indukcyjnego NJ1,5-8GM-N
- Zabudowane 1,5 mm
- Można stosować do SIL 2 wg. zgodnie z IEC 61508
Specyfikacja ogólna | ||
---|---|---|
Funkcja przełączania | Normalnie zamknięty (NC) | |
Typ wyjścia | Namur | |
Znamionowa odległość robocza | 1,5 mm | |
Instalacja | zabudowany | |
Zapewniona odległość robocza | 0 ... 1.215 mm | |
Rzeczywista odległość robocza | 1.35 ... 1.65 mm typowo | |
Współczynnik redukcji r <sub> Al </sub> | 0.4 | |
Współczynnik redukcji r <sub> Cu </sub> | 0.3 | |
Współczynnik redukcji r <sub> 304 </sub> | 0,85 | |
Typ wyjścia | 2-przewodowy | |
Parametry nominalne | ||
Napięcie nominalne | 8.2 V (R<sub>i</sub> około 1 k?) | |
Częstotliwość przełączania | 0 ... 5000 Hz | |
Histereza | 1 ... 10 typ. 5 % | |
Nadaje się do technologii 2: 1 | tak, dioda zabezpieczająca przed odwrotną polaryzacją nie jest wymagana | |
Zużycie prądu | ||
Nie wykryto płytki pomiarowej | min. 3 mA | |
Wykryto płytkę pomiarową | ? 1 mA | |
Parametry związane z bezpieczeństwem funkcjonalnym | ||
Poziom nienaruszalności bezpieczeństwa (SIL) | SIL 2 | |
Zgodność ze standardami i dyrektywami | ||
Zgodność | ||
Namur | EN 60947-5-6: 2000, IEC 60947-5-6: 1999 | |
Standardy | EN 60947-5-2:2007, EN 60947-5-2/A1:2012, IEC 60947-5-2:2007, IEC 60947-5-2 AMD 1:2012 | |
Aprobaty i certyfikaty | ||
Aprobata IECEx | ||
Poziom ochrony sprzętu Ga | IECEx PTB 11.0037X | |
Poziom ochrony sprzętu Gb | IECEx PTB 11.0037X | |
Poziom ochrony sprzętu Da | IECEx PTB 11.0037X | |
Poziom ochrony sprzętu Mb | IECEx PTB 11.0037X | |
Aprobata ATEX | ||
Poziom ochrony sprzętu Ga | PTB 00 ATEX 2048 X | |
Poziom ochrony sprzętu Gb | PTB 00 ATEX 2048 X | |
Poziom ochrony sprzętu Da | PTB 00 ATEX 2048 X | |
Zgodność EAC | TR CU 012/2011 | |
Zatwierdzenie FM | ||
Rysunek kontrolny | 116-0165 | |
Aprobata UL | ||
Zwykła lokalizacja | E87056 | |
Niebezpieczna lokalizacja | E501628 | |
Rysunek kontrolny | 116-0452 | |
Zatwierdzenie CSA | cCSAus Listed, General Purpose | |
Zatwierdzenie CCC | Zatwierdzenie / oznakowanie CCC nie jest wymagane dla produktów o napięciu ?36 V. | |
Warunki otoczenia | ||
Temperatura otoczenia | -25 ... 100 ° C (-13 ... 212 ° F) | |
Specyfikacja mechaniczna | ||
Rodzaj połączenia | kabel PVC, 2 m | |
Przekrój przewodu | 0,14 mm <sup> 2 </sup> | |
Materiał obudowy | Stal nierdzewna 1.4305 / AISI 303 | |
Czoło aktywne | PBT | |
Stopień ochrony | IP66 / IP67 | |
Kabel | ||
Średnica kabla | 2.6 mm ± 0.2 mm | |
Promień gięcia | > 10 x średnica przewodu | |
Informacje ogólne | ||
Używaj w obszarach niebezpiecznych | patrz instrukcja obsługi |
