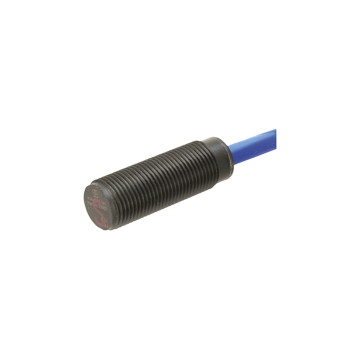

NJ4-12GK-SN 123G1X3D - 250927
Czujnik indukcyjny firmy Pepperl+Fuchs, zakres = 4 mm, montaż niezabudowany, NAMUR z funkcją bezpieczeństwa, 2-przewodowy / normalnie zamknięty (NC), przewód 2 m z silikonu, IP68, 0 ... 1500 Hz
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu
Najważniejsze parametry czujnika indukcyjnego NJ4-12GK-SN
- 4 mm czoło niezabudowane
- Nadaje się do SIL 3 wg. zgodnie z IEC 61508
- Zatwierdzenie ATEX Ex-i i Ex-nA / tc dla strefy 0-2 i strefy 20-22
- Stopień ochrony IP68
| Specyfikacja ogólna | ||
|---|---|---|
| Funkcja przełączania | Normalnie zamknięty (NC) | |
| Typ wyjścia | NAMUR z funkcją bezpieczeństwa | |
| Znamionowa odległość robocza | 4 mm | |
| Instalacja | niezabudowany | |
| Zapewniona odległość robocza | 0 ... 3,24 mm | |
| Współczynnik redukcji r <sub> Al </sub> | 0.4 | |
| Współczynnik redukcji r <sub> Cu </sub> | 0.3 | |
| Współczynnik redukcji r <sub> 304 </sub> | 0,85 | |
| Poziom nienaruszalności bezpieczeństwa (SIL) | do SIL3 wg. zgodnie z IEC 61508 <b> Niebezpieczeństwo! </b> W aplikacjach związanych z bezpieczeństwem czujnik musi być obsługiwany z kwalifikowanym interfejsem bezpieczeństwa Pepperl + Fuchs, takim jak KFD2-SH-EX1. <br> Rozważ „Bezpieczeństwo funkcjonalne exida Ocena ”, który jest dostępny na stronie www.pepperl-fuchs.com jako integralna część dokumentacji tego produktu. | |
| Typ wyjścia | 2-przewodowy | |
| Parametry nominalne | ||
| Napięcie nominalne | 8,2 V. | |
| Częstotliwość przełączania | 0 ... 1500 Hz | |
| Zużycie prądu | ||
| Nie wykryto płytki pomiarowej | ? 3 mA | |
| Wykryto płytkę pomiarową | ? 1 mA | |
| Parametry związane z bezpieczeństwem funkcjonalnym | ||
| Poziom nienaruszalności bezpieczeństwa (SIL) | SIL 3 | |
| MTTF <sub> d </sub> | 10660 a | |
| Czas misji (T <sub> M </sub>) | 20 a | |
| Pokrycie diagnostyczne (DC) | 0 % | |
| Zgodność ze standardami i dyrektywami | ||
| Zgodność | ||
| Namur | EN 60947-5-6: 2000, IEC 60947-5-6: 1999 | |
| Standardy | EN 60947-5-2:2007, EN 60947-5-2/A1:2012, IEC 60947-5-2:2007, IEC 60947-5-2 AMD 1:2012 | |
| Aprobaty i certyfikaty | ||
| Zgodność EAC | TR CU 012/2011 | |
| Zatwierdzenie FM | ||
| Rysunek kontrolny | 116-0165 | |
| Aprobata UL | Lista cULus, cel ogólny | |
| Zwykła lokalizacja | E87056 | |
| Niebezpieczna lokalizacja | E501628 | |
| Rysunek kontrolny | 116-0454 | |
| Zatwierdzenie CCC | Zatwierdzenie / oznakowanie CCC nie jest wymagane dla produktów o napięciu ?36 V. | |
| Warunki otoczenia | ||
| Temperatura otoczenia | -50 ... 100 ° C (-58 ... 212 ° F) <br> Zastosowanie bezpieczeństwa: -40 ... 100 ° C | |
| Specyfikacja mechaniczna | ||
| Rodzaj połączenia | kabel silikonowy, 2 m | |
| Przekrój przewodu | 0,34 mm <sup> 2 </sup> | |
| Materiał obudowy | Crastin (PBT), czarny | |
| Czoło aktywne | Crastin (PBT), czarny | |
| Stopień ochrony | IP68 | |
| Kabel | ||
| Średnica kabla | 4.8 mm ± 0.2 mm | |
| Promień gięcia | > 10 x średnica przewodu | |
| Uwaga | Bezpieczeństwo istotne tylko do -40 ° C | |
| Informacje ogólne | ||
| Używaj w obszarach niebezpiecznych | patrz instrukcja obsługi | |
