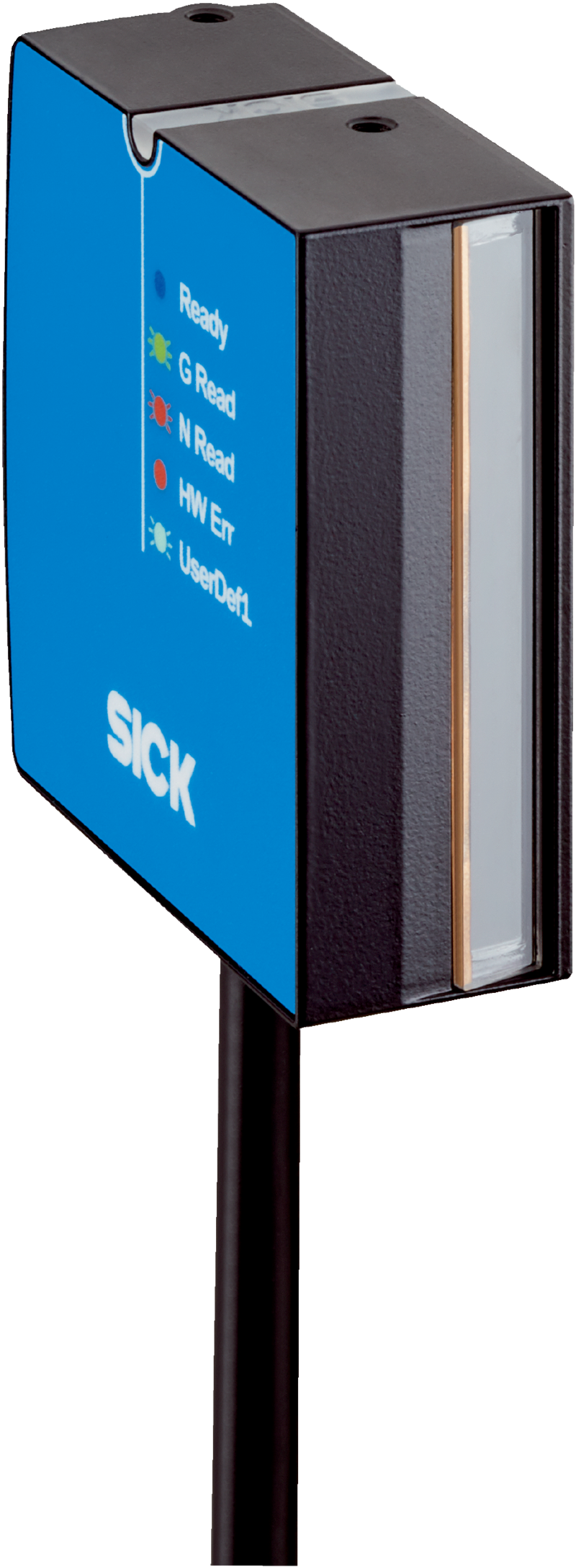

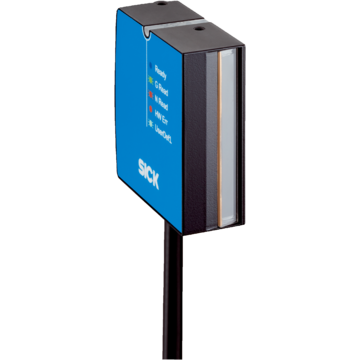

CLV601-0D200 - 1079204
Stacjonarny czytnik kodów kreskowych SICK, liniowy CMOS, LED czerwony 626 nm, RS, rozdzielczość 0,125–0,5 mm, odległość do 70 mm, obsługa kodów 1D, szybka z tworzywa, IP40, kompaktowa konstrukcja.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-3 tygodnie
Gwarancja
12
Producent
SICK
Opisy produktu
Stacjonarne czytniki kodów kreskowych, CLV60x, CLV601-0D200, Ognisko optyczne: Stała ogniskowa, Interfejs komunikacyjny: Szeregowy, Rodzaj konstrukcji: Wariant przewodowy, Maks. odległość odczytu: 70 mm, Rozdzielczość kodu: 0,125 mm ... 0,5 mm, Proces druku kodu: Etykieta/naklejka (kody drukowane), Typ czujnika: Skaner liniowy, Materiał szybki przedniej: Tworzywo sztuczne, Zastosowanie w chłodniach: nie, Stopień ochrony: IP40
| Cechy | ||
|---|---|---|
| Typ przyłącza | Przewód | |
| Okno odczytu | Po stronie czołowej | |
| Typ czujnika | Skaner liniowy | |
| Ognisko optyczne | Stała ogniskowa (30 mm) | |
| Czujnik | Czujnik liniowy CMOS | |
| Rozdzielczość czujnika | 2.048 px | |
| Klasa LED | Grupa ryzyka 0 (IEC 62471:2006-07, EN 62471:2008-09) | |
| Źródło światła | Punkt świetlny, LED, widzialne, czerwony, 626 nm | |
| Kąt otwarcia | ≤ 71° | |
| Odległość odczytu | 15 mm ... 70 mm | |
| Częstotliwość skanowania | 750 Hz | |
| Kąt odczytu | ||
| Azymut α (Tilt) | ± 5° (przy rozdzielczości kodu ≥ 0,125 mm) ± 10° (przy rozdzielczości kodu ≥ 0,15 mm) ± 15° (przy rozdzielczości kodu ≥ 0,2 mm) ± 25° (przy rozdzielczości kodu ≥ 0,35 mm) |
|
| Nachylenie β (Pitch) | ± 6° (przy rozdzielczości kodu ≥ 0,2 mm) ± 15° (przy rozdzielczości kodu ≥ 0,5 mm) |
|
| Obrót γ (Skew) | ± 20° (przy rozdzielczości kodu ≥ 0,2 mm) ± 30° (przy rozdzielczości kodu ≥ 0,5 mm) |
|
| Rozdzielczość kodu | 0,125 mm ... 0,5 mm | |
| Mechanika/elektryka | ||
| Typ przyłącza | 1 x Wtyk 9-pinowy D-Sub (2 m) | |
| Napięcie zasilające | 5 V DC, ± 10 % | |
| Pobór mocy | Typ. 1 W | |
| Materiał obudowy | Cynkowy odlew ciśnieniowy | |
| Kolor obudowy | Jasnoniebieski (RAL 5012), czarny (RAL 9005) | |
| Materiał szybki przedniej | Tworzywo sztuczne | |
| Stopień ochrony | IP40 (DIN 40 050) | |
| Klasa ochrony | III (VDE 0106/IEC 1010-1) | |
| Masa | 230 g, z przewodem podłączeniowym | |
| Wymiary (dł. x szer. x wys.) | 55 mm x 52 mm x 20 mm | |
| MTBF | 100.000 h | |
| Wydajność | ||
| Struktury kodu możliwe do odczytu | Kody 1D | |
| Typy kodu kreskowego | Wszystkie powszechnie stosowane typy kodów, Code 39, Code 128, Code 93, Codabar, UPC / GTIN / EAN, 2/5 Interleaved | |
| Proces druku kodu | Etykieta/naklejka (kody drukowane) | |
| Stosunek szerokości kresek | 2:1 ... 3:1 | |
| Liczba kodów na skan | 1 ... 1 | |
| Liczba kodów w polu odczytu | 1 ... 15 (Rozróżnianie automatyczne) | |
| Liczba znaków w polu odczytu | 450 | |
| Liczba znaków na kod | ≤ 30 | |
| Liczba odczytów wielokrotnych | 1 ... 100 | |
| Interfejsy | ||
| Szeregowy | ||
| Funkcja | Interfejs danych (przekazywanie wyniku odczytu), Interfejs serwisowy | |
| Prędkość przesyłania danych | 2.400 Baud ... 250 kBaud, AUX: 57,6 kilobodów | |
| Wejścia dwustanowe | 1 („Wejście 1”, Vin = max. 30 V) | |
| Wyjścia dwustanowe | 2 („Wyjście 1”, „Wyjście 2”, Iout = max. 50 mA) | |
| Taktowanie odczytu | Start: wejście cyfrowe, bez wykrycia, polecenie, autotakt, stop: wejście cyfrowe, bez wykrycia, polecenie, timer, odczyt prawidłowy | |
| Wskazania optyczne | 1 Dioda RGB LED (wielofunkcyjna) | |
| Sygnalizacja dźwiękowa | Brzęczyk (można wyłączyć, przypisana funkcja wyświetlania wyników) | |
| Program konfiguracyjny | SOPAS ET | |
| Dane dotyczące otoczenia | ||
| Kompatybilność elektromagnetyczna (EMC) | EN 61000-6-3/A1:2011-03 / EN 61000-6-2:2005-08 | |
| Odporność na drgania | EN 60068-2-6:2008-02 | |
| Odporność na wstrząsy | EN 60068-2-27:2009-05 | |
| Temperatura otoczenia pracy | 0 °C ... +50 °C | |
| Temperatura składowania | –20 °C ... +70 °C | |
| Dopuszczalna względna wilgotność powietrza | 90 %, bez kondensacji | |
| Odporność na światło zewnętrzne | 5.000 lx, na kodzie kreskowym | |
| Kontrast druku kodu kreskowego (PCS) | ≥ 60 % | |
| Ogólne wskazówki | ||
| Zakres dostawy | Czytnik pojedynczy, Safety Notes | |
| Certyfikaty | ||
| EU declaration of conformity | Tak | |
| UK declaration of conformity | Tak | |
| ACMA declaration of conformity | Tak | |
| China-RoHS | Tak | |
| Certyfikat cULus | Tak | |
| BIS registration | Tak | |
| Klasyfikacje | ||
| ECLASS 5.0 | 27280102 | |
| ECLASS 5.1.4 | 27280102 | |
| ECLASS 6.0 | 27280102 | |
| ECLASS 6.2 | 27280102 | |
| ECLASS 7.0 | 27280102 | |
| ECLASS 8.0 | 27280102 | |
| ECLASS 8.1 | 27280102 | |
| ECLASS 9.0 | 27280102 | |
| ECLASS 10.0 | 27280102 | |
| ECLASS 11.0 | 27280102 | |
| ECLASS 12.0 | 27280102 | |
| ETIM 5.0 | EC002550 | |
| ETIM 6.0 | EC002550 | |
| ETIM 7.0 | EC002550 | |
| ETIM 8.0 | EC002550 | |
| UNSPSC 16.0901 | 43211701 | |
| Dane dotyczące cła | ||
| Masa jednostkowa | 0.319 kg | |
| Masa jednostkowa netto | 0.319 kg | |
| Jednostka objętości | 1037.875 Cubic Centimetres (cm³) | |
| Kraj pochodzenia | Malezja | |
| EAN | 4047084414831 | |
