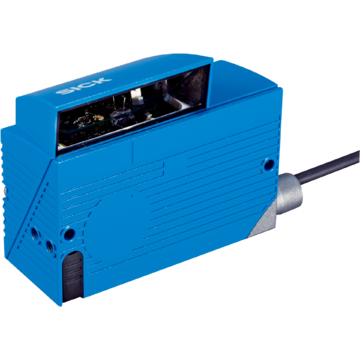

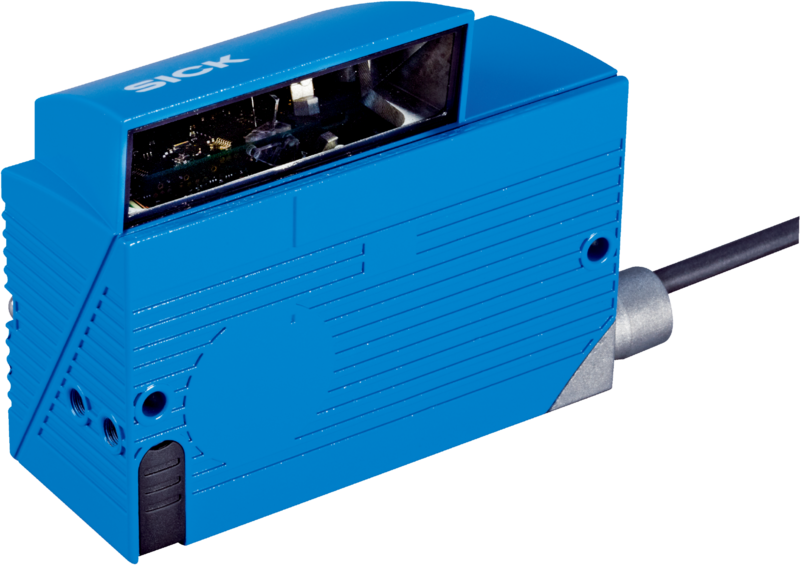

CLV615-DXXXX
Stacjonarny czytnik kodów kreskowych SICK, skaner liniowy, interfejs EtherCAT i USB, Dual Port, zasięg odczytu 25–330 mm, rozdzielczość kodu 0,35–0,5 mm, klasa lasera 2, IP65, zasilanie 10–30 V DC.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-3 tygodnie
Gwarancja
12
Producent
SICK
Opisy produktu
Stacjonarne czytniki kodów kreskowych, CLV61x, CLV615-Dxxxx, Ognisko optyczne: Stała ogniskowa, Interfejs komunikacyjny: EtherCAT®, USB, Rodzaj konstrukcji: Wariant trójkątny Dual Port (5 pinów), Maks. odległość odczytu: 330 mm, Rozdzielczość kodu: 0,35 mm ... 0,5 mm, Proces druku kodu: Etykieta/naklejka (kody drukowane), Typ czujnika: Skaner liniowy, Materiał szybki przedniej: Szkło, Zastosowanie w chłodniach: nie, Stopień ochrony: IP65
| Cechy | ||
|---|---|---|
| Wersja | Long Range | |
| Typ przyłącza | Przewód | |
| Okno odczytu | Z boku (105°) | |
| Typ czujnika | Skaner liniowy | |
| Ognisko optyczne | Stała ogniskowa | |
| Źródło światła | Punkt świetlny, Laser, widzialne, czerwony, 655 nm | |
| Klasa lasera | 2, odpowiada normie 21 CFR 1040.10 z wyjątkiem odstępstw w zakresie „Laser Notice No. 56” z 8 maja 2019 r. (EN 60825-1:2014+A11:2021, IEC 60825-1:2014) | |
| Kąt otwarcia | ≤ 50° | |
| Odległość odczytu | 25 mm ... 330 mm | |
| Częstotliwość skanowania | 400 Hz ... 1.000 Hz | |
| Rozdzielczość kodu | 0,35 mm ... 0,5 mm | |
| Mechanika/elektryka | ||
| Typ przyłącza | 1 x przyłącze „POWER”, 5-pinowa wtyczka M12, kodowanie A 1 x przyłącze „ ETHERCAT P1”, 4-pinowe gniazdo żeńskie M12, kodowanie D 1 x przyłącze „ ETHERCAT P2”, 4-pinowe gniazdo żeńskie M12, kodowanie D 1 x Gniazdo Micro USB, typ B |
|
| Napięcie zasilające | 10 V DC ... 30 V DC | |
| Pobór mocy | 5 W | |
| Materiał obudowy | Odlew ciśnieniowy ze stopu aluminium | |
| Kolor obudowy | Jasnoniebieski (RAL 5012) | |
| Materiał szybki przedniej | Szkło | |
| Stopień ochrony | IP65 (DIN 40 050) | |
| Klasa ochrony | III (VDE 0106/IEC 1010-1) | |
| Masa | 310,5 g | |
| Wymiary (dł. x szer. x wys.) | 80 mm x 96 mm x 38 mm | |
| MTTF | 40.000 h (Dioda laserowa) | |
| Wydajność | ||
| Struktury kodu możliwe do odczytu | Kody 1D | |
| Typy kodu kreskowego | Wszystkie powszechnie stosowane typy kodów, Code 39, Code 128, Code 93, Codabar, UPC / GTIN / EAN, 2/5 Interleaved, Pharmacode | |
| Proces druku kodu | Etykieta/naklejka (kody drukowane) | |
| Stosunek szerokości kresek | 2:1 ... 3:1 | |
| Liczba kodów na skan | 1 ... 10 (Standardowy dekoder) 1 ... 6 (SMART620) |
|
| Liczba kodów w polu odczytu | 1 ... 50 (Rozróżnianie automatyczne) | |
| Liczba znaków w polu odczytu | 1.500 | |
| Liczba odczytów wielokrotnych | 1 ... 99 | |
| Interfejsy | ||
| EtherCAT<sup>®</sup> | ||
| Funkcja | EtherCAT Dual Port | |
| Prędkość przesyłania danych | 2 porty Ethernet zgodne z IEEE 802.3 (szybkość transmisji danych (w bodach) 100 MBit/s, transmisja fullduplex) | |
| USB | ||
| Funkcja | Interfejs serwisowy | |
| Taktowanie odczytu | Wolne, Autotakt, Wejście sieci przemysłowej, Polecenie | |
| Wskazania optyczne | 5 LEDs | |
| Program konfiguracyjny | SOPAS ET | |
| Dane dotyczące otoczenia | ||
| Odporność na drgania | EN 60068-2-6:2008-02 | |
| Odporność na wstrząsy | EN 60068-2-27:2009-05 | |
| Temperatura otoczenia pracy | 0 °C ... +40 °C | |
| Temperatura składowania | –20 °C ... +70 °C | |
| Dopuszczalna względna wilgotność powietrza | 90 %, bez kondensacji | |
| Odporność na światło zewnętrzne | 2.000 lx, na kodzie kreskowym | |
| Kontrast druku kodu kreskowego (PCS) | ≥ 60 % | |
| Ogólne wskazówki | ||
| Zakres dostawy | Czytnik pojedynczy | |
| Klasyfikacje | ||
| ECLASS 5.0 | 27280102 | |
| ECLASS 5.1.4 | 27280102 | |
| ECLASS 6.0 | 27280102 | |
| ECLASS 6.2 | 27280102 | |
| ECLASS 7.0 | 27280102 | |
| ECLASS 8.0 | 27280102 | |
| ECLASS 8.1 | 27280102 | |
| ECLASS 9.0 | 27280102 | |
| ECLASS 10.0 | 27280102 | |
| ECLASS 11.0 | 27280102 | |
| ECLASS 12.0 | 27280102 | |
| ETIM 5.0 | EC002550 | |
| ETIM 6.0 | EC002550 | |
| ETIM 7.0 | EC002550 | |
| ETIM 8.0 | EC002550 | |
| UNSPSC 16.0901 | 43211701 | |
