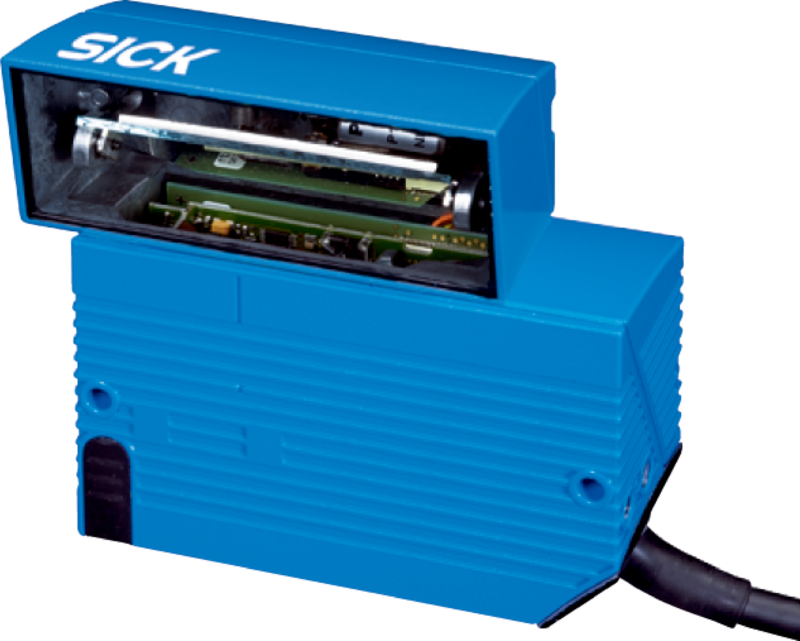

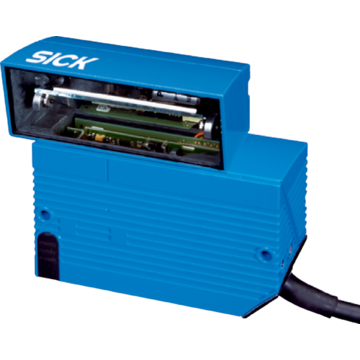

CLV651-6000 - 1046559
Stacjonarny czytnik kodów kreskowych SICK, wahliwe lustro, autofokus, kod 1D, rozdzielczość 0,5 mm, odległość do 880 mm, IP65, aluminiowa obudowa, interfejs PROFINET/EtherCAT/RS, szybka szklana.
Parametry produktu
Opisy produktu
Stacjonarne czytniki kodów kreskowych, CLV65x, CLV651-6000, Ognisko optyczne: Autofokus, Interfejs komunikacyjny: PROFINET, EtherCAT®, Szeregowy, CAN, CANopen, PROFIBUS DP, Rodzaj konstrukcji: Wariant przewodowy, Maks. odległość odczytu: 880 mm, Rozdzielczość kodu: 0,5 mm, Proces druku kodu: Etykieta/naklejka (kody drukowane), Typ czujnika: Wahliwe lustro, Materiał szybki przedniej: Szkło, Zastosowanie w chłodniach: nie, Stopień ochrony: IP65
| Cechy | ||
|---|---|---|
| Wersja | Low Density | |
| Typ przyłącza | Przewód | |
| Okno odczytu | Wahliwe lustro | |
| Typ czujnika | Wahliwe lustro | |
| Ognisko optyczne | Autofokus | |
| Źródło światła | Punkt świetlny, Laser, widzialne, czerwony, 658 nm | |
| Klasa lasera | 2, odpowiada normie 21 CFR 1040.10 z wyjątkiem odstępstw w zakresie „Laser Notice No. 56” z 8 maja 2019 r. (EN 60825-1:2014+A11:2021, IEC 60825-1:2014) | |
| Kąt otwarcia | ≤ 50° | |
| Odległość odczytu | 155 mm ... 880 mm | |
| Częstotliwość skanowania | 600 Hz ... 1.000 Hz | |
| Rozdzielczość kodu | 0,5 mm | |
| Funkcja wahliwego lustra | ||
| Częstotliwość oscylacji | 0,5 Hz ... 6,25 Hz | |
| Kąt wychylenia | –20° ... 20° | |
| Mechanika/elektryka | ||
| Typ przyłącza | 1 x Wtyk 15-pinowy D-Sub-HD (0,9 m) | |
| Napięcie zasilające | 18 V DC ... 30 V DC | |
| Pobór mocy | 9,5 W | |
| Materiał obudowy | Odlew ciśnieniowy ze stopu aluminium | |
| Kolor obudowy | Jasnoniebieski (RAL 5012) | |
| Materiał szybki przedniej | Szkło | |
| Stopień ochrony | IP65 (EN 60529) | |
| Klasa ochrony | III (EN 61140) | |
| Masa | 320 g, z przewodem podłączeniowym | |
| Wymiary (dł. x szer. x wys.) | 95 mm x 107 mm x 41 mm | |
| MTBF | 100.000 h | |
| MTTF | 40.000 h (Dioda laserowa) | |
| Wydajność | ||
| Struktury kodu możliwe do odczytu | Kody 1D | |
| Typy kodu kreskowego | Wszystkie powszechnie stosowane typy kodów, Code 39, Code 128, Code 93, Codabar, GS1-128 / EAN 128, UPC / GTIN / EAN, 2/5 Interleaved, Pharmacode, GS1 DataBar, Telepen, MSI/Plessey | |
| Proces druku kodu | Etykieta/naklejka (kody drukowane) | |
| Stosunek szerokości kresek | 2:1 ... 3:1 | |
| Liczba kodów na skan | 1 ... 20 (Standardowy dekoder) 1 ... 6 (Dekoder SMART) | |
| Liczba kodów w polu odczytu | 1 ... 50 (Rozróżnianie automatyczne) | |
| Liczba znaków w polu odczytu | 5.000 500 (w przypadku funkcji CAN-multiplekser) | |
| Liczba odczytów wielokrotnych | 1 ... 99 | |
| Interfejsy | ||
| PROFINET | ||
| Rodzaj wbudowania | Opcjonalnie za pośrednictwem zewnętrznego modułu sieci przemysłowej CDF600-2 | |
| Funkcja | PROFINET Single Port, PROFINET Dual Port | |
| EtherCAT<sup>®</sup> | ||
| Rodzaj wbudowania | Opcjonalnie za pośrednictwem zewnętrznego modułu sieci przemysłowej CDF600 | |
| Szeregowy | ||
| Funkcja | Interfejs danych (przekazywanie wyniku odczytu), Interfejs serwisowy | |
| Prędkość przesyłania danych | 2.400 Baud ... 115,2 kBaud, AUX: 57,6 kilobodów (RS-232) | |
| CAN | ||
| Funkcja | Sieć SICK CAN Sensor Network CSN (kontroler CAN/urządzenie CAN, multiplekser/serwer) | |
| Prędkość przesyłania danych | 20 kbit/s ... 1 Mbit/s | |
| CANopen | ||
| Prędkość przesyłania danych | 20 kbit/s ... 1 Mbit/s | |
| PROFIBUS DP | ||
| Rodzaj wbudowania | Opcjonalnie za pośrednictwem zewnętrznego modułu sieci przemysłowej CDF600-2 | |
| Wejścia dwustanowe | 4 („Czujnik 1”, „Czujnik 2”, 2 wejścia za pośrednictwem opcjonalnej pamięci parametrów CMC600 w CDB620/CDM420) | |
| Wyjścia dwustanowe | 4 („Wynik 1”, „Wynik 2”, 2 wyjścia za pośrednictwem opcjonalnej pamięci parametrów CMC600 w CDB620/CDM420) | |
| Taktowanie odczytu | Wejścia dwustanowe, wolne, Interfejs szeregowy, Autotakt, CAN | |
| Wskazania optyczne | 6 LEDs (Ready, Result, Laser, Data, CAN, LNK TX, Wyświetlacz LED-Bargraph procentowego współczynnika odczytu (10 diod LED)) | |
| Sygnalizacja dźwiękowa | Brzęczyk (można wyłączyć, przypisana funkcja wyświetlania wyników) | |
| Elementy obsługowe | 2 przyciski (wybór i uruchomienie bądź zakończenie funkcji) | |
| Program konfiguracyjny | SOPAS ET | |
| Karta pamięci | Karta pamięci microSD (karta typu flash), opcjonalnie | |
| Dane dotyczące otoczenia | ||
| Kompatybilność elektromagnetyczna (EMC) | EN 61000-6-3 (2001-10) / EN 61000-6-2:2005 | |
| Odporność na drgania | EN 60068-2-6 (1995) | |
| Odporność na wstrząsy | EN 60068-2-27 (1993) | |
| Temperatura otoczenia pracy | 0 °C ... +40 °C | |
| Temperatura składowania | –20 °C ... +70 °C | |
| Dopuszczalna względna wilgotność powietrza | 90 %, bez kondensacji | |
| Odporność na światło zewnętrzne | 2.000 lx, na kodzie kreskowym | |
| Kontrast druku kodu kreskowego (PCS) | ≥ 60 % | |
| Ogólne wskazówki | ||
| Wskazówka dotycząca stosowania | Do podłączania sieci Ethernet należy stosować wersję CLV6xx z Ethernetem | |
| Certyfikaty | ||
| EU declaration of conformity | Tak | |
| UK declaration of conformity | Tak | |
| ACMA declaration of conformity | Tak | |
| China-RoHS | Tak | |
| Certyfikat cULus | Tak | |
| Certyfikat Ethercat | Tak | |
| Certyfikat Profinet | Tak | |
| BIS registration | Tak | |
| bezpieczeństwo lasera (IEC 60825-1) deklaracja producenta | Tak | |
| 4Dpro | Tak | |
| Klasyfikacje | ||
| ECLASS 5.0 | 27280102 | |
| ECLASS 5.1.4 | 27280102 | |
| ECLASS 6.0 | 27280102 | |
| ECLASS 6.2 | 27280102 | |
| ECLASS 7.0 | 27280102 | |
| ECLASS 8.0 | 27280102 | |
| ECLASS 8.1 | 27280102 | |
| ECLASS 9.0 | 27280102 | |
| ECLASS 10.0 | 27280102 | |
| ECLASS 11.0 | 27280102 | |
| ECLASS 12.0 | 27280102 | |
| ETIM 5.0 | EC002550 | |
| ETIM 6.0 | EC002550 | |
| ETIM 7.0 | EC002550 | |
| ETIM 8.0 | EC002550 | |
| UNSPSC 16.0901 | 43211701 | |
| Dane dotyczące cła | ||
| Masa jednostkowa | 0.688 kg | |
| Masa jednostkowa netto | 0.688 kg | |
| Jednostka objętości | 2835 Cubic Centimetres (cm³) | |
| Kraj pochodzenia | Węgry | |
| EAN | 4047084212130 | |
