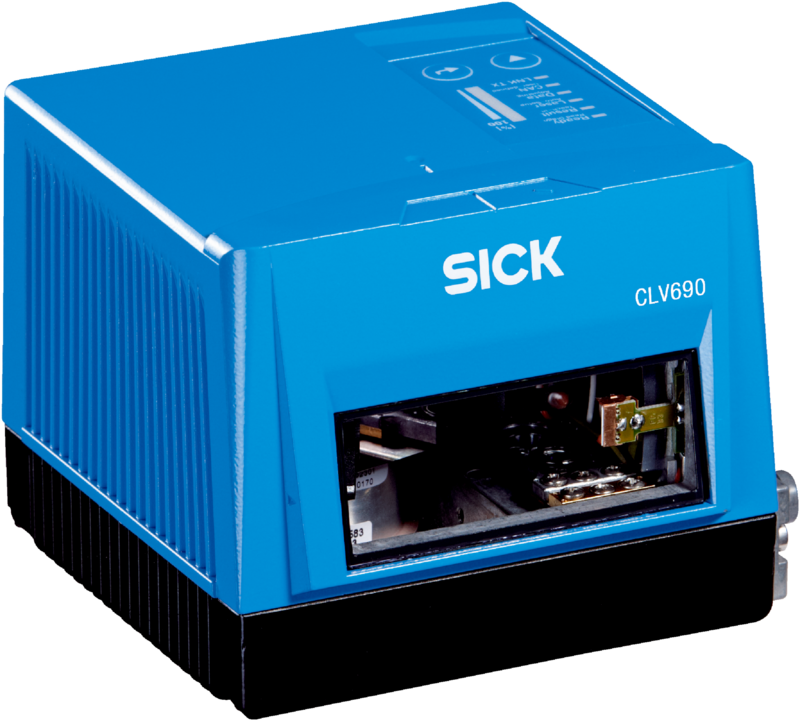

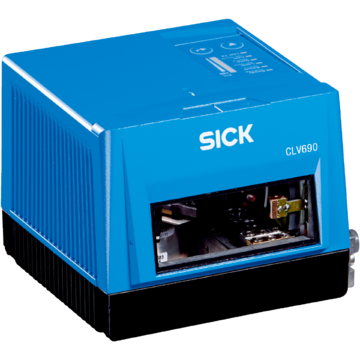

CLV690-0000 - 1056600
Stacjonarny czytnik kodów kreskowych SICK, autofokus, skaner liniowy, odczyt do 2100 mm, rozdzielczość 0,3–1 mm, CAN, IP65, obudowa aluminiowa.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-3 tygodnie
Gwarancja
12
Producent
SICK
Opisy produktu
Stacjonarne czytniki kodów kreskowych, CLV69x, CLV690-0000, Ognisko optyczne: Autofokus, Interfejs komunikacyjny: Ethernet, PROFINET, EtherNet/IP™, Szeregowy, CAN, PROFIBUS DP, Rodzaj konstrukcji: Wtyk kopiujący, Maks. odległość odczytu: 2.100 mm, Rozdzielczość kodu: 0,3 mm ... 1 mm, Proces druku kodu: Etykieta/naklejka (kody drukowane), Typ czujnika: Skaner liniowy, Materiał szybki przedniej: Szkło, Zastosowanie w chłodniach: nie, Stopień ochrony: IP65
| Cechy | ||
|---|---|---|
| Wersja | Standard Density | |
| Typ przyłącza | W zależności od zastosowanej wtyczki kopiującej | |
| Okno odczytu | Po stronie czołowej | |
| Typ czujnika | Skaner liniowy | |
| Ognisko optyczne | Autofokus (alternatywnie: dynamiczne sterowanie ogniskową) | |
| Liczba konfiguracji odległości | ≤ 8 | |
| Czas zogniskowania | ≤ 20 ms | |
| Sygnał ogniskowania | Interfejs danych / Wejścia dwustanowe | |
| Źródło światła | Punkt świetlny, Laser, widzialne, czerwony, 660 nm | |
| Klasa lasera | 2, odpowiada normie 21 CFR 1040.10 z wyjątkiem odstępstw w zakresie „Laser Notice No. 56” z 8 maja 2019 r. (EN 60825-1:2014+A11:2021, IEC 60825-1:2014) | |
| Kąt otwarcia | ≤ 60° | |
| Odległość odczytu | 500 mm ... 2.100 mm | |
| Częstotliwość skanowania | 400 Hz ... 1.200 Hz | |
| Rozdzielczość kodu | 0,3 mm ... 1 mm | |
| Mechanika/elektryka | ||
| Typ przyłącza | W zależności od zastosowanej wtyczki kopiującej | |
| Napięcie zasilające | 18 V DC ... 30 V DC | |
| Pobór mocy | 15 W | |
| Materiał obudowy | Odlew ciśnieniowy ze stopu aluminium | |
| Kolor obudowy | Jasnoniebieski (RAL 5012) | |
| Materiał szybki przedniej | Szkło | |
| Stopień ochrony | IP65 (EN 60529/A1 (2002-02)) | |
| Masa | 1.500 g | |
| Wymiary (dł. x szer. x wys.) | 117 mm x 117 mm x 94 mm | |
| MTBF | 100.000 h | |
| MTTF | 40.000 h (Dioda laserowa) | |
| Wydajność | ||
| Struktury kodu możliwe do odczytu | Kody 1D | |
| Typy kodu kreskowego | 2/5 Interleaved, wszystkie powszechnie stosowane typy kodów, Codabar, Code 128, Code 39, Code 93, GS1-128 / EAN 128, UPC / GTIN / EAN | |
| Proces druku kodu | Etykieta/naklejka (kody drukowane) | |
| Stosunek szerokości kresek | 2:1 ... 3:1 | |
| Liczba kodów na skan | 1 ... 20 (Standardowy dekoder) 1 ... 6 (Dekoder SMART) |
|
| Liczba kodów w polu odczytu | 1 ... 50 (Rozróżnianie automatyczne) | |
| Liczba znaków w polu odczytu | 5.000 | |
| Liczba odczytów wielokrotnych | 1 ... 100 | |
| Interfejsy | ||
| Ethernet | ||
| Uwaga | Tylko z wtyczką kopiującą I/O, CAN IN/OUT albo CAN Redundant | |
| Funkcja | Interfejs danych (przekazywanie wyniku odczytu), Interfejs serwisowy | |
| Prędkość przesyłania danych | 10/100 Mbit/s | |
| PROFINET | ||
| Rodzaj wbudowania | Opcjonalnie za pośrednictwem zewnętrznego modułu sieci przemysłowej CDF600-2 | |
| Uwaga | Tylko z wtyczką kopiującą I/O, CAN IN/OUT albo CAN Redundant | |
| Funkcja | PROFINET Single Port, PROFINET Dual Port | |
| EtherNet/IP™ | ||
| Uwaga | Tylko z wtyczką kopiującą I/O, CAN IN/OUT albo CAN Redundant | |
| Prędkość przesyłania danych | 10/100 Mbit/s | |
| Szeregowy | ||
| Uwaga | Tylko z wtyczką kopiującą D-Sub i Ethernet | |
| Funkcja | Interfejs danych (przekazywanie wyniku odczytu), AUX (tylko RS-232) | |
| Prędkość przesyłania danych | 0,3 kBaud ... 115,2 kBaud, AUX: 57,6 kilobodów (RS-232) | |
| CAN | ||
| Funkcja | Sieć SICK CAN Sensor Network CSN (kontroler CAN/urządzenie CAN, multiplekser/serwer) | |
| Prędkość przesyłania danych | 20 kbit/s ... 1 Mbit/s | |
| PROFIBUS DP | ||
| Rodzaj wbudowania | Opcjonalnie za pośrednictwem zewnętrznego modułu sieci przemysłowej CDF600-2 | |
| Wejścia dwustanowe | 6 (“Czujnik 1” ... “Czujnik 6”) | |
| Wyjścia dwustanowe | 4 (“Result 1” ... “Result 4”) | |
| Taktowanie odczytu | Wejścia dwustanowe, Interfejs szeregowy, Autotakt, CAN | |
| Wskazania optyczne | 6 LEDs (Ready, Result, Laser, Data, CAN, LNK TX, Wyświetlacz LED-Bargraph procentowego współczynnika odczytu (10 diod LED)) | |
| Elementy obsługowe | 2 przyciski | |
| Pamięć parametrów | Zintegrowana we wtyku kopiującym | |
| Program konfiguracyjny | SOPAS ET | |
| Dane dotyczące otoczenia | ||
| Kompatybilność elektromagnetyczna (EMC) | EN 61000-6-4 (2007-01) + A1 (2011) / EN 61000-6-2:2005-08 | |
| Odporność na drgania | EN 60068-2-6:2008-02 | |
| Odporność na wstrząsy | EN 60068-2-27:2009-05 | |
| Temperatura otoczenia pracy | 0 °C ... +40 °C | |
| Temperatura składowania | –20 °C ... +70 °C | |
| Dopuszczalna względna wilgotność powietrza | 90 %, bez kondensacji | |
| Odporność na światło zewnętrzne | 2.000 lx, na kodzie kreskowym | |
| Kontrast druku kodu kreskowego (PCS) | ≥ 60 % | |
| Certyfikaty | ||
| EU declaration of conformity | Tak | |
| UK declaration of conformity | Tak | |
| ACMA declaration of conformity | Tak | |
| China-RoHS | Tak | |
| Certyfikat cULus | Tak | |
| Certyfikat KC-Mark | Tak | |
| Certyfikat Profinet | Tak | |
| BIS registration | Tak | |
| bezpieczeństwo lasera (IEC 60825-1) deklaracja producenta | Tak | |
| 4Dpro | Tak | |
| Klasyfikacje | ||
| ECLASS 5.0 | 27280102 | |
| ECLASS 5.1.4 | 27280102 | |
| ECLASS 6.0 | 27280102 | |
| ECLASS 6.2 | 27280102 | |
| ECLASS 7.0 | 27280102 | |
| ECLASS 8.0 | 27280102 | |
| ECLASS 8.1 | 27280102 | |
| ECLASS 9.0 | 27280102 | |
| ECLASS 10.0 | 27280102 | |
| ECLASS 11.0 | 27280102 | |
| ECLASS 12.0 | 27280102 | |
| ETIM 5.0 | EC002550 | |
| ETIM 6.0 | EC002550 | |
| ETIM 7.0 | EC002550 | |
| ETIM 8.0 | EC002550 | |
| UNSPSC 16.0901 | 43211701 | |
| Dane dotyczące cła | ||
| Masa jednostkowa | 1.645 kg | |
| Masa jednostkowa netto | 1.645 kg | |
| Jednostka objętości | 9722.6 Cubic Centimetres (cm³) | |
| Kraj pochodzenia | Niemcy | |
| EAN | 4047084224577 | |
