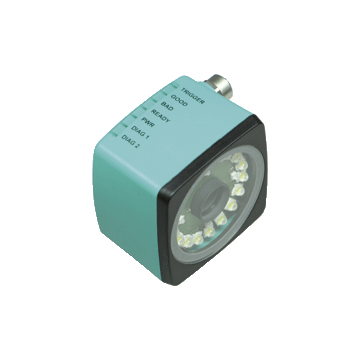

ODV120-F200-R2 - 253058
Stacjonarny czytnik kodów dla wszystkich popularnych kodów 1-D, 2-D i Pharmacode firmy Pepperl + Fuchs, max. prędkością 10 m/s, rozdzielczość XVGA, Ethernet, max. prędkość 10 m/s, 30 skanów na sekundę, zintegrowana pamięć obrazu
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu
Najważniejsze parametry Stationary read device ODV120-F200-R2
- Prędkość ruchu 10 m / s
- 30 skanów na sekundę
- Wszystkie wspólne kody 1-D lub 2-D można odczytać
- Zintegrowana pamięć obrazów błędów
- Dane wyjściowe indeksu jakości kodu
| Opis produktu |
|---|
| Stacjonarne urządzenie do odczytu wielokodowego dla wszystkich popularnych 1-D, 2-D i Farmakodów z prędkością 10 m / s, rozdzielczość XVGA, Ethernet |
| Ogólne specyfikacje | ||
|---|---|---|
| Rodzaj światła | Zintegrowane oświetlenie LED (białe) | |
| Symboliki | Maxi Code, PDF 417, Data Matrix, QR Code, MicroPDF 417, GoCode, UCC Composite, Aztec Code, Code 39, Code 128, UPC, EAN, JAN, Int 2 of 5, Codabar, Code 93, UCC RSS, POSTNET, PLANET, poczta japońska, poczta australijska, poczta królewska, RM4SCC, kod KIX, Codablock, Pharmacode | |
| Czytaj odległość | 80 ... 200 mm W zależności od symboliki kodu | |
| Głębia ostrości | ± 60 mm | |
| Pole do czytania | max. 110 mm x 70 mm | |
| Rozmiar modułu | min. 0.2 mm | |
| Częstotliwość oceny | do 30 Hz | |
| Prędkość docelowa | wyzwalane maks. 10 m / s | |
| Matryca danych | ||
| Rozmiar symbolu | prostokątny do 144 x 144 modułów, prostokątny do 16 x 48 modułów | |
| Format danych | ASCII, C40, Text, X12, Edifact, Base 256, wszystkie zgodnie z ISO 646 | |
| Orientacja | wielokierunkowy | |
| Nominalne oceny | ||
| Aparat fotograficzny | ||
| Rodzaj | CMOS , Global shutter | |
| Liczba pikseli | 752 x 480 pixels | |
| Skala szarości | 256 | |
| Nagrywanie obrazu | w czasie rzeczywistym, sterowane programem lub wyzwalane zewnętrznie | |
| Parametry związane z bezpieczeństwem funkcjonalnym | ||
| MTTF d | 40.5 a | |
| Czas misji (T M ) | 8 a | |
| Pokrycie diagnostyczne (DC) | 0 % | |
| Wskaźniki / środki operacyjne | ||
| Wskaźnik działania | Zielona dioda LED: Gotowy do pracy | |
| Sygnalizacja LED | dla dobrego / złego czytania | |
| Specyfikacje elektryczne | ||
| Napięcie robocze | 24 V DC ± 15%, PELV | |
| Prąd zasilania bez obciążenia | max. 250 mA | |
| Pobór mocy | 6 W. | |
| Interfejs | ||
| Typ interfejsu | szeregowy, RS 232 | |
| Szybkość transmisji | max. 115,2 kBit / s | |
| Długość kabla | max. 30 m | |
| Interfejs 1 | ||
| Typ interfejsu | Ethernet | |
| Protokół | TCP / IP | |
| Szybkość transmisji | 100 MBit / s | |
| Długość kabla | max. 30 m | |
| Wejście | ||
| Napięcie wejściowe | do zastosowania zewnętrznego 24 V ± 15% PELV | |
| Numer / typ | Wyzwalacz, trwały wyzwalacz, naucz kod dopasowania | |
| Prąd wejściowy | około. 10 mA przy 24 V DC | |
| Próg przełączania | niski: < 10 V, wysoki: > 15 V. | |
| Długość kabla | max. 30 m | |
| Wyjście | ||
| Numer / typ | DOBRY, ZŁY, kod dopasowania | |
| Rodzaj przełączania | PNP | |
| Napięcie przełączania | do zastosowania zewnętrznego 24 V ± 15% PELV | |
| Prąd przełączania | 100 mA każde wyjście | |
| Długość kabla | max. 30 m | |
| Zgodność ze standardami i dyrektywami | ||
| Standardowa zgodność | ||
| Odporność na hałas | EN 61326-1 | |
| Emitowane zakłócenia | EN 61000-6-4 | |
| Stopień ochrony | EN 60529 | |
| Klasa lasera | IEC 60825-1: 2007 | |
| Aprobaty i certyfikaty | ||
| Aprobata UL | Lista cULus, źródło ogólnego przeznaczenia, źródło zasilania klasy 2, obudowa typu 1 | |
| Zatwierdzenia | CE | |
| Warunki otoczenia | ||
| Temperatura otoczenia | 0 ... 45 ° C (32 ... 113 ° F) | |
| Temperatura przechowywania | -20 ... 60 ° C (-4 ... 140 ° F) | |
| Specyfikacja mechaniczna | ||
| Stopień ochrony | IP65 | |
| Podłączenie | 8-stykowe, złącze M12x1, standardowe (zasilanie + IO), 5-stykowe, gniazdo M12x1, standardowe (RS 232), 4-stykowe, gniazdo M12x1, standardowe (LAN) |
|
| Materiał | ||
| Obudowa | PC / ABS | |
| Instalacja | 4 x gwint M6 | |
| Masa | około 160 g | |
| System | Classcode |
|---|---|
| ECLASS 13.0 | 27280103 |
| ECLASS 12.0 | 27280103 |
| ECLASS 11.0 | 27280103 |
| ECLASS 10.0.1 | 27280103 |
| ECLASS 9.0 | 27280103 |
| ECLASS 8.0 | 27280103 |
| ECLASS 5.1 | 27280103 |
| ETIM 9.0 | EC002999 |
| ETIM 8.0 | EC002999 |
| ETIM 7.0 | EC002999 |
| ETIM 6.0 | EC002999 |
| ETIM 5.0 | EC002999 |
| UNSPSC 12.1 | 43211701 |
