BNS 16 ST3-AS V - 101178188

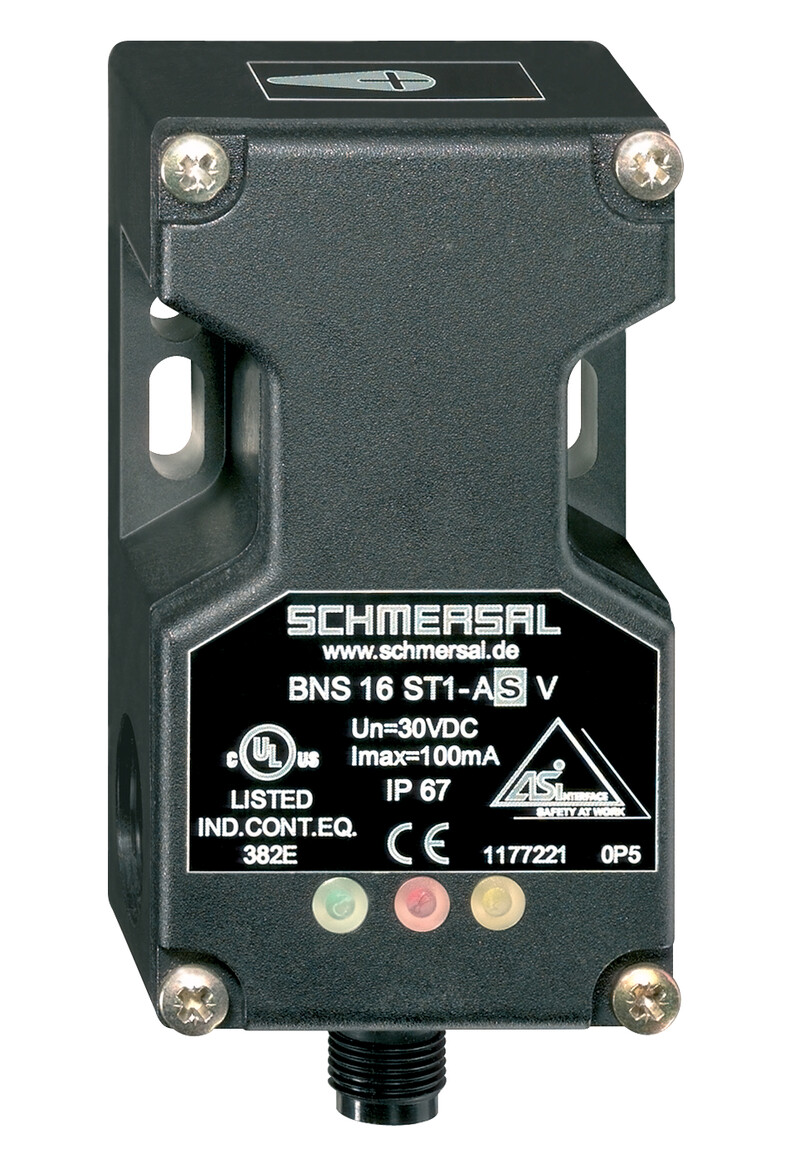

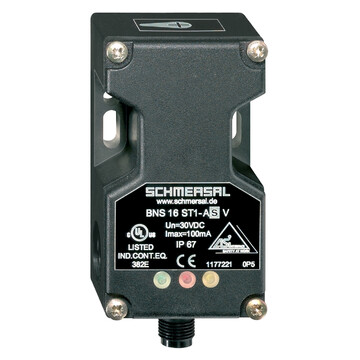

Magnetyczny czujnik bezpieczeństwa Schmersal, obudowa 40x90x39 mm, konektor M12 na lewej stronie, IP67, AS-Interface, montaż pseudo-wpuszczany, wskaźnik LED, poziom PL e.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent
Opisy produktu
Najważniejsze parametry BNS 16 ST3-AS V 101178188
- konektor M12, lewe, 4-polowy
- Czujnik bezpieczeństwa
- Obudowa z tworzywa termoplastycznego
- brak zużycia mechanicznego
- 40 mm x 90 mm x 39 mm
- Zintegrowany AS-Interface
- możliwy montaż ukryty
- długa żywotność
- niewrażliwe na przesunięcie poprzeczne
- niewrażliwe na zabrudzenie
- Dioda LED i wyświetlacz stanu AS-Interface
| Klucz zamówieniowy | ||
|---|---|---|
| Oznaczenie typu produktu | BNS 16 ST3-AS V | |
| Numer artykułu (Numer katalogowy) | 101178188 | |
| EAN (European Article Number) | 4030661310077 | |
| eCl@ss number, version 12.0 | 27-27-44-01 | |
| eCl@ss number, version 11.0 | 27-27-24-02 | |
| Numer eCl@ss, wersja 9.0 | 27-27-24-02 | |
| ETIM number, version 7.0 | EC002544 | |
| ETIM number, version 6.0 | EC002544 | |
| Certyfikaty - Normy | ||
| Certyfikaty | ||
| Certyfikaty | ||
| Właściwości ogólne | ||
| Normy | EN IEC 62026-2,EN ISO 13849-1,EN IEC 60947-5-3,EN IEC 61508 | |
| Zasada działania | Napęd magnetyczny | |
| Warunki montażu (mechaniczne) | pseudo-wpuszczone | |
| Materiał obudowy | Tworzywo, Tworzywo termoplastyczne wzmocnione włóknem szklanym | |
| Czas reakcji, maksimum | 100 ms | |
| Ciężar brutto | 150 g | |
| Dane ogólne - właściwości | ||
| Kodowanie | Tak | |
| Zintegrowany wskaźnik, status | Tak | |
| Klasyfikacja | ||
| Normy, przepisy | EN IEC 61508 | |
| Performance Level, up to | e | |
| Kategoria zgodnie z EN ISO 13849 | 4 | |
| Wartość PFH | 7,42 x 10?? /h | |
| Uwaga (wartość PFH) | maksymalnie 500 000 cykli przełączania na rok | |
| Safety Integrity Level (SIL) | 3 | |
| Żywotność | 20 Rok(lata) | |
| Dane mechaniczne | ||
| Obszar aktywny | przód | |
| Element aktywujący | Magnes | |
| Kierunek ruchu | Frontalnie do aktywnej powierzchni | |
| Mechanical data - Switching distances according EN IEC 60947-5-3 | ||
| Gwarantowana odległość przełączania „WŁ.” | 8 mm | |
| Odległość przełączania „WYŁ.” | 18 mm | |
| Uwaga (Dokładność powtarzania R) | Wiederholgenauigkeit R ≤ 0,1 x S<sub>ao</sub> | |
| Mechanical data - Connection technique | ||
| Pozycja przyłącza konektora | Lewa strona | |
| Konektor | Konektor M12, 4-polowy, kodowanie A | |
| Dane mechaniczne - Wymiary | ||
| Długość czujnika | 38,5 mm | |
| Szerokość czujnika | 40 mm | |
| Wysokość czujnika | 90 mm | |
| Warunki otoczenia | ||
| Stopień ochrony | IP67 | |
| Ambient temperature | -25 ... +60 °C | |
| Storage and transport temperature | -25 ... +70 °C | |
| Wytrzymałość zmęczeniowa wg EN 60068-2-6 | 10 … 55 Hz, amplituda 1 mm | |
| odporność na uderzenie | 30 g / 11 ms | |
| Ocena zabezpieczenia | II | |
| Ambient conditions - Insulation values | ||
| Znamionowe napięcie izolacji | 32 VDC | |
| Znamionowe napięcie udarowe wytrzymywane | 0,8 kV | |
| Kategoria przepięcia | III | |
| Stopień zanieczyszczenia zgodnie z VDE 0100 | 3 | |
| Dane elektryczne - Interfejs AS-i | ||
| Rated operating voltage | 18 ... 31,6 VDC (Protection against polarity reversal) | |
| AS-i Prąd roboczy, maksimum | 50 mA | |
| Electrical data - AS-Interface specification | ||
| Specyfikacja AS-i | Safety-Slave | |
| Wersja AS-i | V 2.1 | |
| Profil AS-i | S-0.B.F.E | |
| AS-i, kod IO | 0x0 | |
| AS-i, kod ID | 0xB | |
| AS-i, ID-Code1 | 0xF | |
| AS-i, ID-Code2 | 0xE | |
| Wejście AS-i, kanał 1 | Bity danych DI 0/DI 1 = dynamiczna transmisja kodów | |
| Wejście AS-i, kanał 2 | Bity danych DI 2/DI 3 = dynamiczna transmisja kodów | |
| Wyjścia AS-i, DO 0 ... DO 3 | Brak funkcji | |
| Bity parametru AS-i, P0 ... P3 | Nieużywane | |
| Uwaga (bity parametru AS-i) | Ustaw wyjścia parametryzujące na "1111" (0xF),FID: błąd urządzeń peryferyjnych | |
| Adres modułu wejściowego AS-i | 0 | |
| Uwaga (adres modułu wejściowego AS-i) | Domyślnie adres 0, możliwość zmiany przez urządzenie główne magistrali interfejsu AS-i lub przenośny programator | |
| Wskaźnik stanu | ||
| Uwaga (Wskaźnik stanu LED) | (1) Żółta dioda LED: Kanał 1 / AS-i bit SaW 0.1,(2) Zielona/czerwona dioda LED (dioda LED Duo AS-i): Napięcie zasilające /błąd komunikacji /adres urządzenia podległego = 0 lub wykryty błąd urządzeń peryferyjnych,(3) Żółta dioda LED: Kanał 2 / AS-i bit SaW 2.3 | |
| Układ zestyków | ||
| STYK 1 | AS-i + | |
| STYK 2 | n.c. | |
| STYK 3 | AS-Interface - | |
| STYK 4 | n.c. | |
| Zakres dostawy | ||
| Zakres dostawy | Actuator must be ordered separately. | |
| Akcesoria | ||
| Zalecenie (aktywator) | BPS 16 | |
