BNS 180-12Z-2187-2 10,0M - 101161469

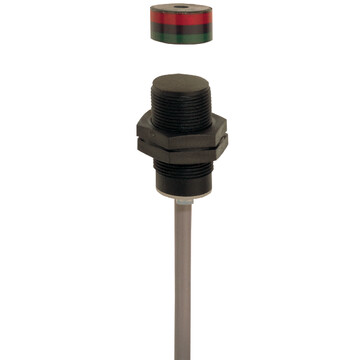

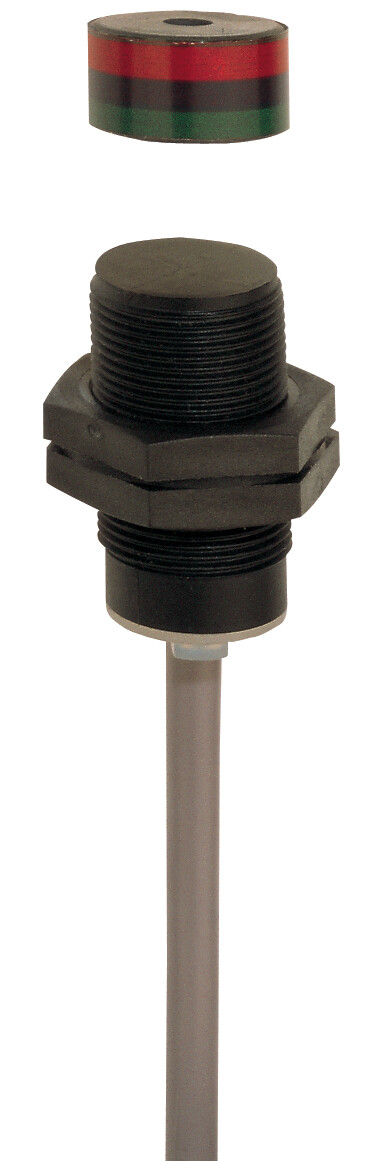

Magnetyczny czujnik bezpieczeństwa Schmersal, obudowa M18 z tworzywa termoplastycznego, IP67, długość przewodu 10 m, 2 styki NC i 1 NO, duża odległość przełączania, odporność na zabrudzenie, długa żywotność, montaż ukryty.
Parametry produktu
Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent
Opisy produktu
Najważniejsze parametry BNS 180-12Z-2187-2 10,0M 101161469
- Obudowa z tworzywa termoplastycznego
- odpowiednie dla przemysłu spożywczego BP 15 SS
- Szczególnie duża odległość wyłączania
- O M 18 x 1
- długa żywotność
- brak zużycia mechanicznego
- niewrażliwe na przesunięcie poprzeczne
- niewrażliwe na zabrudzenie
- niekodowany, montaż ukryty zgodnie z ISO14119
Klucz zamówieniowy | ||
---|---|---|
Oznaczenie typu produktu | BNS 180-12Z-2187-2 10,0M | |
Numer artykułu (Numer katalogowy) | 101161469 | |
EAN (European Article Number) | 4030661195155 | |
eCl@ss number, version 12.0 | 27-27-44-01 | |
eCl@ss number, version 11.0 | 27-27-24-02 | |
Numer eCl@ss, wersja 9.0 | 27-27-24-02 | |
ETIM number, version 7.0 | EC002544 | |
ETIM number, version 6.0 | EC002544 | |
Certyfikaty - Normy | ||
Certyfikaty | ||
Certyfikaty | ||
Właściwości ogólne | ||
Normy | BG-GS-ET-14,EN IEC 60947-5-3 | |
Poziom kodowania zgodny z EN ISO 14119 | None | |
Zasada działania | Napęd magnetyczny | |
Warunki montażu (mechaniczne) | pseudo-wpuszczone | |
Materiał obudowy | Tworzywo, Tworzywo termoplastyczne wzmocnione włóknem szklanym | |
Ciężar brutto | 400 g | |
Dane ogólne - właściwości | ||
Kodowanie | Tak | |
Liczba zestyków NC | 2 | |
Liczba zestyków NO | 1 | |
Liczba zestyków bezpieczeństwa | 2 | |
Liczba żył przewodu | 6 | |
Klasyfikacja | ||
Normy, przepisy | EN ISO 13849-1 | |
Żywotność | 20 Rok(lata) | |
Dane mechaniczne | ||
Element aktywujący | Magnes | |
Odległość przełączania aktywatora | Magnes aktywujący BP 6: 10 mm,Magnes aktywujący BP 6: 22 mm,Magnes aktywujący BP 8: 10 mm,Magnes aktywujący BP 8: 22 mm,Magnes aktywujący BP 10: 20 mm,Magnes aktywujący BP 10: 32 mm,Magnes aktywujący BP 15 SS: 20 mm,Magnes aktywujący BP 15 SS: 32 mm | |
Kierunek ruchu | Frontalnie do aktywnej powierzchni | |
Mechanical data - Switching distances according EN IEC 60947-5-3 | ||
Gwarantowana odległość przełączania „WŁ.” | 18 mm,28 mm | |
Odległość przełączania „WYŁ.” | 22 mm,32 mm | |
Mechanical data - Connection technique | ||
Długość przewodu | 10 m | |
Konektor | Kabel | |
Przekrój żyły | 0,25 mm<sup>2</sup> | |
Przekrój żyły | 23 AWG | |
Materiał płaszcza kabla | PVC | |
Dane mechaniczne - Wymiary | ||
Gwint ISO czujnika | M18 | |
Długość czujnika | 36 mm | |
Warunki otoczenia | ||
Stopień ochrony | IP67 | |
Ambient temperature | -25 ... +70 °C | |
Storage and transport temperature | -25 ... +70 °C | |
Wytrzymałość zmęczeniowa wg EN 60068-2-6 | 10 … 55 Hz, amplituda 1 mm | |
odporność na uderzenie | 30 g / 11 ms | |
Dane elektryczne | ||
Prąd przełączenia, maksimum | 0,25 A | |
Zdolność przełączania, maksimum | 3 W | |
Element przełączający | 1 zestyk (NO), 2 zestyki (NC) | |
Częstotliwość wyłączania, minimalne | 5 Hz | |
Zakres dostawy | ||
Zakres dostawy | Actuator must be ordered separately. | |
Akcesoria | ||
Zalecenie (aktywator) | BP 10,BP 8,BP 6,BP 15 SS | |
Zalecenie dot. urządzenia bezpieczeństwa | SRB-E-301ST,SRB-E-201LC | |
Note | ||
Uwaga (informacje ogólne) | Symbole zestyków pokazane dla zamkniętej osłony bezpieczeństwa.,Czujnik bezpieczeństwa należy zamontować w taki sposób, aby aktywacja przy pomocy innego magnesu była niemożliwa (montaż ukryty zgodnie z EN 1088) |
