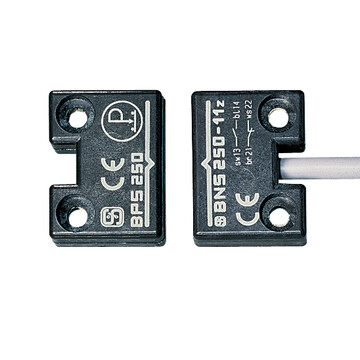

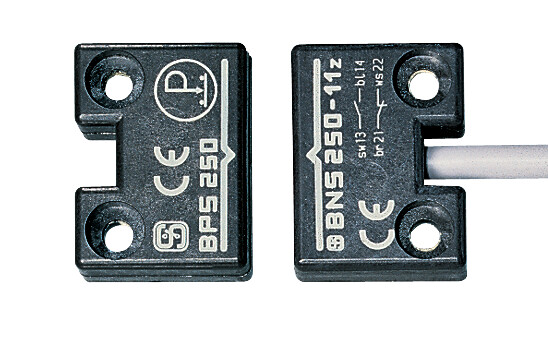

BNS 250-12ZG 6,0M - 101128657
Magnetyczny czujnik bezpieczeństwa Schmersal z diodą LED, obudowa 33x25x13 mm, IP67, przewód 6 m, 2 zestyki NC, 1 NO, montaż ukryty, wskaźnik LED, temperatura pracy -25...+70°C.
Parametry produktu
Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent
Opisy produktu
Najważniejsze parametry BNS 250-12ZG 6,0M 101128657
- Obudowa z tworzywa termoplastycznego
- mała obudowa
- możliwy montaż ukryty
- 33 mm x 25 mm x 13 mm
- długa żywotność
- brak zużycia mechanicznego
- niewrażliwe na przesunięcie poprzeczne
- niewrażliwe na zabrudzenie
Klucz zamówieniowy | ||
---|---|---|
Oznaczenie typu produktu | BNS 250-12ZG 6,0M | |
Numer artykułu (Numer katalogowy) | 101128657 | |
EAN (European Article Number) | 4030661050164 | |
eCl@ss number, version 12.0 | 27-27-44-01 | |
eCl@ss number, version 11.0 | 27-27-24-02 | |
Numer eCl@ss, wersja 9.0 | 27-27-24-02 | |
ETIM number, version 7.0 | EC002544 | |
ETIM number, version 6.0 | EC002544 | |
Certyfikaty - Normy | ||
Certyfikaty | ||
Certyfikaty | ||
Właściwości ogólne | ||
Normy | BG-GS-ET-14,EN IEC 60947-5-3 | |
Poziom kodowania zgodny z EN ISO 14119 | niskie | |
Zasada działania | Napęd magnetyczny | |
Warunki montażu (mechaniczne) | nie wpuszczany | |
Materiał obudowy | Tworzywo, Tworzywo termoplastyczne wzmocnione włóknem szklanym | |
Ciężar brutto | 214 g | |
Dane ogólne - właściwości | ||
Kodowanie | Tak | |
Zintegrowany wskaźnik, ogólnie | Tak | |
Wymagane urządzeniemonitorujące | Tak | |
Liczba zestyków NC | 2 | |
Liczba zestyków NO | 1 | |
Liczba żył przewodu | 4 | |
Klasyfikacja | ||
Normy, przepisy | EN ISO 13849-1 | |
Żywotność | 20 Rok(lata) | |
Klasyfikacja bezpieczeństwa - Wyjścia bezpieczne | ||
B10D Zestyk normalnie zamknięty (NC) | 25 000 000 operacji | |
Wartość B10D, zestyk normalnie zamknięty/zestyk normalnie otwarty (NC/NO) | 25 000 000 operacji | |
Dane mechaniczne | ||
Obszar aktywny | przód | |
Element aktywujący | Magnes | |
Kierunek ruchu | Frontalnie do aktywnej powierzchni | |
Mechanical data - Switching distances according EN IEC 60947-5-3 | ||
Gwarantowana odległość przełączania „WŁ.” | 4 mm | |
Odległość przełączania „WYŁ.” | 14 mm | |
Mechanical data - Connection technique | ||
Długość przewodu | 6 m | |
Konektor | Kabel | |
Przekrój żyły | 0,25 mm<sup>2</sup> | |
Przekrój żyły | 23 AWG | |
Materiał płaszcza kabla | PVC | |
Dane mechaniczne - Wymiary | ||
Długość czujnika | 13 mm | |
Szerokość czujnika | 33 mm | |
Wysokość czujnika | 25 mm | |
Warunki otoczenia | ||
Stopień ochrony | IP67 | |
Ambient temperature | -25 ... +70 °C | |
Storage and transport temperature | -25 ... +70 °C | |
Wytrzymałość zmęczeniowa wg EN 60068-2-6 | 10 … 150 Hz, amplituda 0,35 mm | |
odporność na uderzenie | 30 g / 11 ms | |
Dane elektryczne | ||
Napięcie przełączania, maksimum | 24 VDC | |
Prąd przełączenia, maksimum | 0,01 A | |
Zdolność przełączania, maksimum | 0,24 W | |
Element przełączający | 1 zestyk (NO), 2 zestyki (NC) | |
Częstotliwość wyłączania, minimalne | 5 Hz | |
Dane elektryczne - wyjście cyfrowe | ||
Wykonanie | Pozostałe, zestyk kontaktronowy | |
Wskaźnik stanu | ||
Uwaga (zintegrowany wskaźnik, status) | Dioda LED świeci się, gdy osłona bezpieczeństwa jest otwarta. | |
Zakres dostawy | ||
Zakres dostawy | Actuator must be ordered separately. | |
Akcesoria | ||
Zalecenie (aktywator) | BPS 250 | |
Zalecenie dot. urządzenia bezpieczeństwa | SRB-E-301ST,SRB-E-201LC | |
Note | ||
Uwaga (informacje ogólne) | Symbole zestyków pokazane dla zamkniętej osłony bezpieczeństwa.,Konfiguracja zestyku dla wersji z diodą LED i bez niej jest identyczna |
