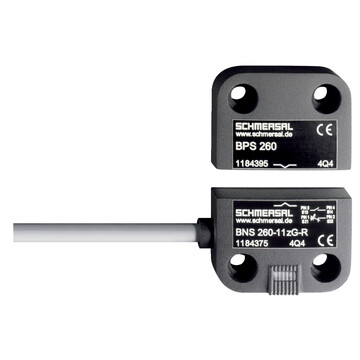

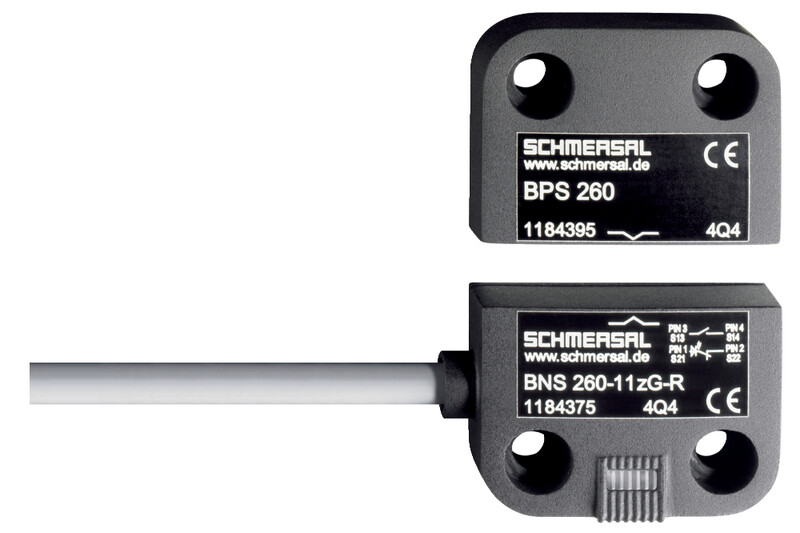

BNS 260-02/01Z-L - 101184386

Magnetyczny czujnik bezpieczeństwa Schmersal, obudowa 26x36x13 mm, tworzywo termoplastyczne, kabel 1 m, 3 zestyki NC, IP67, montaż ukryty, trwałość 20 lat, prąd 0,4 A.

BNS 260-02/01Z-L - 101184386

Dodaj do porównania Usuń z porównania

66,35 €

81,61 € z podatkiem VAT

Produkt na zamówienie
Wysyłka w ciągu: 2-4 tygodnie
Darmowy odbiór lub wysyłka DHL od 20,00 zł
Zakup na fakturę lub płatność za pobraniem
Masz pytanie lub potrzebujesz porady?
+48 32 614 09 17

Parametry produktu

Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent

Opisy produktu

Najważniejsze parametry BNS 260-02/01Z-L 101184386

  • Kabel podłączony fabrycznie
  • Obudowa z tworzywa termoplastycznego
  • mała obudowa
  • możliwy montaż ukryty
  • 26 mm x 36 mm x 13 mm
  • długa żywotność
  • brak zużycia mechanicznego
  • niewrażliwe na przesunięcie poprzeczne
  • niewrażliwe na zabrudzenie
Klucz zamówieniowy
Oznaczenie typu produktu BNS 260-02/01Z-L
Numer artykułu (Numer katalogowy) 101184386
EAN (European Article Number) 4030661321868
eCl@ss number, version 12.0 27-27-44-01
eCl@ss number, version 11.0 27-27-24-02
Numer eCl@ss, wersja 9.0 27-27-24-02
ETIM number, version 7.0 EC002544
ETIM number, version 6.0 EC002544
Certyfikaty - Normy
Certyfikaty
Certyfikaty
Właściwości ogólne
Normy BG-GS-ET-14,EN IEC 60947-5-3
Poziom kodowania zgodny z EN ISO 14119 niskie
Zasada działania Napęd magnetyczny
Warunki montażu (mechaniczne) pseudo-wpuszczone
Materiał obudowy Tworzywo, Tworzywo termoplastyczne wzmocnione włóknem szklanym
Ciężar brutto 60 g
Dane ogólne - właściwości
Kodowanie Tak
Liczba zestyków NC 3
Liczba zestyków bezpieczeństwa 2
Liczba żył przewodu 6
Klasyfikacja
Normy, przepisy EN ISO 13849-1
Żywotność 20 Rok(lata)
Klasyfikacja bezpieczeństwa - Wyjścia bezpieczne
B10D Zestyk normalnie zamknięty (NC) 25 000 000 operacji
Wartość B10D, zestyk normalnie zamknięty/zestyk normalnie otwarty (NC/NO) 25 000 000 operacji
Dane mechaniczne
Element aktywujący Magnes
Ogranicznik drzwiowy Po lewej stronie
Kierunek ruchu Frontalnie do aktywnej powierzchni
Mechanical data - Switching distances according EN IEC 60947-5-3
Uwaga (odległość przełączania Sn) Dopuszczalne jest poziome i pionowe przesunięcie osiowe czujnika bezpieczeństwa i aktywatora względem siebie. Wielkość dopuszczalnego przesunięcia zależy od odległości aktywnych powierzchni czujnika i aktywatora. W obrębie zakresu tolerancji czujnik jest aktywny.
Gwarantowana odległość przełączania „WŁ.” 5 mm
Odległość przełączania „WYŁ.” 15 mm
Mechanical data - Connection technique
Długość przewodu 1 m
Konektor Kabel
Przekrój żyły 0,25 mm<sup>2</sup>
Przekrój żyły 23 AWG
Materiał płaszcza kabla PVC
Dane mechaniczne - Wymiary
Długość czujnika 13 mm
Szerokość czujnika 26 mm
Wysokość czujnika 36 mm
Warunki otoczenia
Stopień ochrony IP67
Ambient temperature -25 ... +70 °C
Storage and transport temperature -25 ... +70 °C
Wytrzymałość zmęczeniowa wg EN 60068-2-6 10 … 55 Hz, amplituda 1 mm
odporność na uderzenie 30 g / 11 ms
Ambient conditions - Insulation values
Znamionowe napięcie izolacji 50 VAC
Znamionowe napięcie udarowe wytrzymywane 0,8 kV
Dane elektryczne
Warunkowy znamionowy prąd zwarciowy wg EN 60947-5-1 100 A
Napięcie przełączania, maksimum 75 VDC
Prąd przełączenia, maksimum 0,4 A
Zdolność przełączania, maksimum 10 VA
Element przełączający 3 zestyki (NC)
Częstotliwość wyłączania, minimalne 5 Hz
Zakres dostawy
Zakres dostawy Actuator must be ordered separately.
Akcesoria
Zalecenie (aktywator) BPS 260
Zalecenie dot. urządzenia bezpieczeństwa SRB-E-301ST,SRB-E-201LC
Note
Uwaga (informacje ogólne) Symbole zestyków pokazane dla zamkniętej osłony bezpieczeństwa.,Konfiguracja zestyku dla wersji z diodą LED i bez niej jest identyczna
Przykład połączeń
Uwaga (przykład połączeń) Zestyk S21-S22 i S11-S12 musi być zintegrowany w obwodzie bezpieczeństwa.
