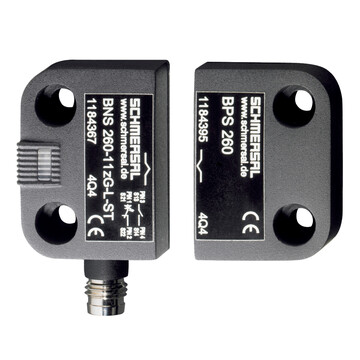

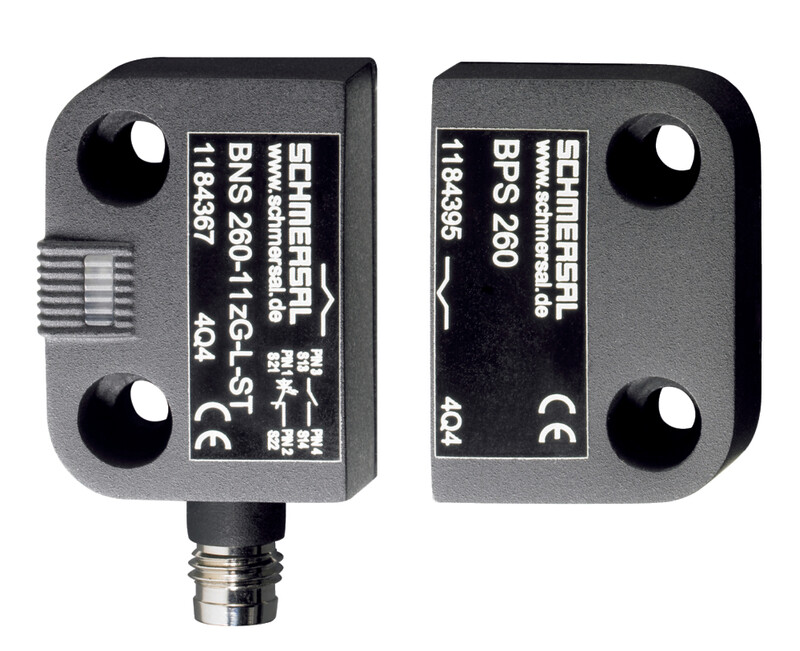

BNS 260-11/01ZG-ST-R - 101184368

Magnetyczny czujnik bezpieczeństwa Schmersal, kompaktowa obudowa 26x36x13 mm z tworzywa, konektor 8 mm 6-polowy, IP67, 2 zestyki NC, napięcie izolacji 75 VDC, odporność na zabrudzenie, żywotność 20 lat, montaż ukryty.


Dodaj do porównania Usuń z porównania

80,10 €

98,52 € z podatkiem VAT

Produkt na zamówienie
Wysyłka w ciągu: 2-4 tygodnie
Darmowy odbiór lub wysyłka DHL od 20,00 zł
Zakup na fakturę lub płatność za pobraniem
Masz pytanie lub potrzebujesz porady?
+48 32 614 09 17

Parametry produktu

Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent

Opisy produktu

Najważniejsze parametry BNS 260-11/01ZG-ST-R 101184368

  • Konektor 8 mm, 6-polowy, Blokada zatrzasku
  • Obudowa z tworzywa termoplastycznego
  • mała obudowa
  • możliwy montaż ukryty
  • 26 mm x 36 mm x 13 mm
  • długa żywotność
  • brak zużycia mechanicznego
  • niewrażliwe na przesunięcie poprzeczne
  • niewrażliwe na zabrudzenie
Klucz zamówieniowy
Oznaczenie typu produktu BNS 260-11/01ZG-ST-R
Numer artykułu (Numer katalogowy) 101184368
EAN (European Article Number) 4030661321660
eCl@ss number, version 12.0 27-27-44-01
eCl@ss number, version 11.0 27-27-24-02
Numer eCl@ss, wersja 9.0 27-27-24-02
ETIM number, version 7.0 EC002544
ETIM number, version 6.0 EC002544
Certyfikaty - Normy
Certyfikaty
Certyfikaty
Właściwości ogólne
Normy BG-GS-ET-14,EN IEC 60947-5-3
Poziom kodowania zgodny z EN ISO 14119 niskie
Zasada działania Napęd magnetyczny
Warunki montażu (mechaniczne) pseudo-wpuszczone
Materiał obudowy Tworzywo, Tworzywo termoplastyczne wzmocnione włóknem szklanym
Ciężar brutto 32 g
Dane ogólne - właściwości
Kodowanie Tak
Zintegrowany wskaźnik, ogólnie Tak
Liczba zestyków NC 2
Liczba zestyków bezpieczeństwa 2
Klasyfikacja
Normy, przepisy EN ISO 13849-1
Żywotność 20 Rok(lata)
Klasyfikacja bezpieczeństwa - Wyjścia bezpieczne
B10D Zestyk normalnie zamknięty (NC) 25 000 000 operacji
Wartość B10D, zestyk normalnie zamknięty/zestyk normalnie otwarty (NC/NO) 25 000 000 operacji
Dane mechaniczne
Element aktywujący Magnes
Ogranicznik drzwiowy Po prawej stronie
Kierunek ruchu Frontalnie do aktywnej powierzchni
Mechanical data - Switching distances according EN IEC 60947-5-3
Uwaga (odległość przełączania Sn) Dopuszczalne jest poziome i pionowe przesunięcie osiowe czujnika bezpieczeństwa i aktywatora względem siebie. Wielkość dopuszczalnego przesunięcia zależy od odległości aktywnych powierzchni czujnika i aktywatora. W obrębie zakresu tolerancji czujnik jest aktywny.
Gwarantowana odległość przełączania „WŁ.” 5 mm
Odległość przełączania „WYŁ.” 15 mm
Mechanical data - Connection technique
Konektor Konektor 8 mm, 6-polowy, Blokada zatrzasku
Dane mechaniczne - Wymiary
Długość czujnika 13 mm
Szerokość czujnika 26 mm
Wysokość czujnika 36 mm
Warunki otoczenia
Stopień ochrony IP67
Ambient temperature -25 ... +70 °C
Storage and transport temperature -25 ... +70 °C
Wytrzymałość zmęczeniowa wg EN 60068-2-6 10 … 55 Hz, amplituda 1 mm
odporność na uderzenie 30 g / 11 ms
Ambient conditions - Insulation values
Znamionowe napięcie izolacji 75 VDC
Znamionowe napięcie udarowe wytrzymywane 0,8 kV
Dane elektryczne
Warunkowy znamionowy prąd zwarciowy wg EN 60947-5-1 100 A
Napięcie przełączania, maksimum 24 VDC
Prąd przełączenia, maksimum 0,01 A
Zdolność przełączania, maksimum 0,24 W
Element przełączający 1 zestyk (NO), 2 zestyki (NC)
Częstotliwość wyłączania, minimalne 5 Hz
Wskaźnik stanu
Uwaga (zintegrowany wskaźnik, status) Dioda LED świeci się, gdy osłona jest zamknięta.
Zakres dostawy
Zakres dostawy Actuator must be ordered separately.
Akcesoria
Zalecenie (aktywator) BPS 260
Zalecenie dot. urządzenia bezpieczeństwa SRB-E-301ST,SRB-E-201LC
Note
Uwaga (informacje ogólne) Liczba w nawiasach wskazuje numer PIN konektora.
