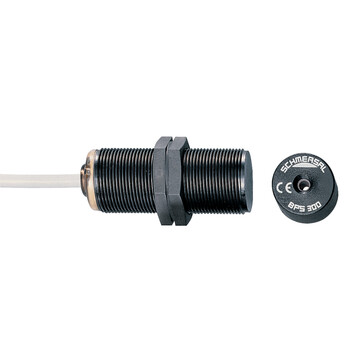

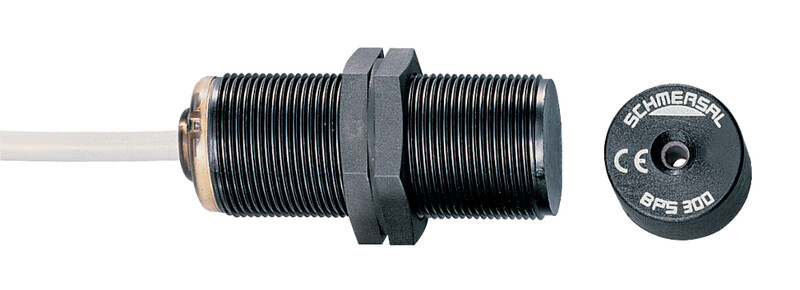

BNS 300-01ZG 10,0M - 101123160
Czujnik bezpieczeństwa magnetyczny Schmersal, obudowa termoplastyczna M30, IP67, długość przewodu 10 m, napięcie pracy 24 VDC, zestyk NC, wytrzymałość 20 mln cykli, wskaźnik LED.
Parametry produktu
Opisy produktu
Najważniejsze parametry BNS 300-01ZG 10,0M <strong>101123160</strong>
<ul>
<li>Obudowa z tworzywa termoplastycznego</li>
<li>długa żywotność</li>
<li>odpowiednie dla przemysłu spożywczego BPS 303</li>
<li>brak zużycia mechanicznego</li>
<li>O M30</li>
<li>niewrażliwe na przesunięcie poprzeczne</li>
<li>niewrażliwe na zabrudzenie</li>
<li>Zintegrowany moduł bezpieczeństwa</li>
</ul><table class="standard enum">
<tbody>
<tr><th colspan="3">Klucz zamówieniowy</th></tr><tr><td colspan="2">Oznaczenie typu produktu</td><td>BNS 300-01ZG 10,0M</td></tr><tr><td colspan="2">Numer artykułu (Numer katalogowy)</td><td>101123160</td></tr><tr><td colspan="2">EAN (European Article Number)</td><td>4030661048963</td></tr><tr><td colspan="2">eCl@ss number, version 12.0</td><td>27-27-44-01</td></tr><tr><td colspan="2">eCl@ss number, version 11.0</td><td>27-27-24-02</td></tr><tr><td colspan="2">Numer eCl@ss, wersja 9.0</td><td>27-27-24-02</td></tr><tr><td colspan="2">ETIM number, version 7.0</td><td>EC002544</td></tr><tr><td colspan="2">ETIM number, version 6.0</td><td>EC002544</td></tr><tr><th colspan="3">Certyfikaty - Normy</th></tr><tr><td colspan="2">Certyfikaty</td><td></td></tr><tr><td colspan="2">Certyfikaty</td><td></td></tr><tr><th colspan="3">Właściwości ogólne</th></tr><tr><td colspan="2">Normy</td><td>BG-GS-ET-14,EN IEC 60947-5-3</td></tr><tr><td colspan="2">Poziom kodowania zgodny z EN ISO 14119</td><td>niskie</td></tr><tr><td colspan="2">Zasada działania</td><td>Napęd magnetyczny</td></tr><tr><td colspan="2">Warunki montażu (mechaniczne)</td><td>pseudo-wpuszczone</td></tr><tr><td colspan="2">Materiał obudowy</td><td>Tworzywo, Tworzywo termoplastyczne wzmocnione włóknem szklanym</td></tr><tr><td colspan="2">Materiał nakręteki</td><td>tworzywo termoplastyczne</td></tr><tr><td colspan="2">Czas trwania zagrożenia, maksimum</td><td>50 ms</td></tr><tr><td colspan="2">Ciężar brutto</td><td>705 g</td></tr><tr><th colspan="3">Dane ogólne - właściwości</th></tr><tr><td colspan="2">Kodowanie</td><td>Tak</td></tr><tr><td colspan="2">Zintegrowany wskaźnik, ogólnie</td><td>Tak</td></tr><tr><td colspan="2">Zintegrowany moduł bezpieczeństwa</td><td>Tak</td></tr><tr><td colspan="2">Liczba zestyków NC</td><td>1</td></tr><tr><td colspan="2">Liczba zestyków bezpieczeństwa</td><td>1</td></tr><tr><td colspan="2">Liczba żył przewodu</td><td>4</td></tr><tr><th colspan="3">Klasyfikacja</th></tr><tr><td colspan="2">Normy, przepisy</td><td>EN ISO 13849-1</td></tr><tr><td colspan="2">Żywotność</td><td>20 Rok(lata)</td></tr><tr><th colspan="3">Klasyfikacja bezpieczeństwa - Wyjścia bezpieczne</th></tr><tr><td colspan="2">B10D Zestyk normalnie zamknięty (NC)</td><td>20 000 000 operacji</td></tr><tr><th colspan="3">Dane mechaniczne</th></tr><tr><td colspan="2">Element aktywujący</td><td>Magnes</td></tr><tr><td colspan="2">Kierunek ruchu</td><td>Frontalnie do aktywnej powierzchni</td></tr><tr><td colspan="2">Moment dokręcania nakrętek, maksimum</td><td>3 Nm</td></tr><tr><th colspan="3">Mechanical data - Switching distances according EN IEC 60947-5-3</th></tr><tr><td colspan="2">Gwarantowana odległość przełączania „WŁ.”</td><td>5 mm</td></tr><tr><td colspan="2">Odległość przełączania „WYŁ.”</td><td>15 mm</td></tr><tr><th colspan="3">Mechanical data - Connection technique</th></tr><tr><td colspan="2">Długość przewodu</td><td>10 m</td></tr><tr><td colspan="2">Konektor</td><td>Kabel</td></tr><tr><td colspan="2">Przekrój żyły</td><td>0,75 mm<sup>2</sup></td></tr><tr><td colspan="2">Przekrój żyły</td><td>18 AWG</td></tr><tr><td colspan="2">Materiał płaszcza kabla</td><td>PVC</td></tr><tr><th colspan="3">Dane mechaniczne - Wymiary</th></tr><tr><td colspan="2">Gwint ISO czujnika</td><td>M30</td></tr><tr><td colspan="2">Schlüsselweite</td><td>36 SW</td></tr><tr><td colspan="2">Długość czujnika</td><td>78 mm</td></tr><tr><th colspan="3">Warunki otoczenia</th></tr><tr><td colspan="2">Stopień ochrony</td><td>IP67</td></tr><tr><td colspan="2">Ambient temperature</td><td>-25 ... +55 °C</td></tr><tr><td colspan="2">Storage and transport temperature</td><td>-25 ... +70 °C</td></tr><tr><td colspan="2">Wytrzymałość zmęczeniowa wg EN 60068-2-6</td><td>10 … 55 Hz, amplituda 1 mm</td></tr><tr><td colspan="2">odporność na uderzenie</td><td>30 g / 11 ms</td></tr><tr><th colspan="3">Dane elektryczne</th></tr><tr><td colspan="2">Rated operating voltage</td><td>24 VDC</td></tr><tr><td colspan="2">Napięcie przełączania, maksymalne</td><td>250 VAC</td></tr><tr><td colspan="2">Prąd przełączenia, maksimum</td><td>3 A</td></tr><tr><td colspan="2">Zdolność przełączania, maksimum</td><td>750 W</td></tr><tr><td colspan="2">Element przełączający</td><td>1 zestyki (NC)</td></tr><tr><td colspan="2">Czas do gotowości, maksimum</td><td>50 ms</td></tr><tr><td colspan="2">Częstotliwość wyłączania, minimalne</td><td>5 Hz</td></tr><tr><th colspan="3">Dane elektryczne - wyjścia przekaźnikowe</th></tr><tr><td colspan="2">Prąd, kategoria użytkowania DC-13</td><td>0,03 A</td></tr><tr><th colspan="3">Wskaźnik stanu</th></tr><tr><td colspan="2">Uwaga (zintegrowany wskaźnik, status)</td><td>Dioda LED świeci się, gdy osłona jest zamknięta.</td></tr><tr><th colspan="3">Zakres dostawy</th></tr><tr><td colspan="2">Zakres dostawy</td><td>Actuator must be ordered separately.</td></tr><tr><th colspan="3">Akcesoria</th></tr><tr><td colspan="2">Zalecenie (aktywator)</td><td>BPS 300 ,BPS 303,BPS 303 SS</td></tr><tr><td colspan="2">Zalecenie dot. urządzenia bezpieczeństwa</td><td>SRB-E-301ST,SRB-E-201LC</td></tr><tr><th colspan="3">Note</th></tr><tr><td colspan="2">Uwaga (informacje ogólne)</td><td>Symbole zestyków pokazane dla zamkniętej osłony bezpieczeństwa.</td></tr>
</tbody>
</table>
