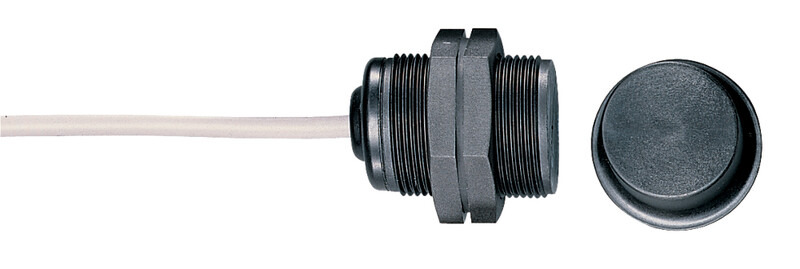

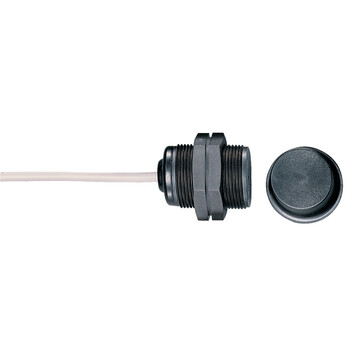

BNS 303-11ZG 4,0M - 101148173
Magnetyczny czujnik bezpieczeństwa Schmersal z diodą LED, korpus M30, przewód 4 m, styki (NO i NC), IP67, prąd max. 0,01 A, kodowanie, wskaźnik LED, długość czujnika 44 mm, odporny na przesunięcie poprzeczne.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent
Opisy produktu
Najważniejsze parametry BNS 303-11ZG 4,0M 101148173
- Wersja z diodami LED
- Obudowa z tworzywa termoplastycznego
- długa żywotność
- odpowiednie dla przemysłu spożywczego BPS 303 SS
- brak zużycia mechanicznego
- O M30
- niewrażliwe na przesunięcie poprzeczne
- niewrażliwe na zabrudzenie
| Klucz zamówieniowy | ||
|---|---|---|
| Oznaczenie typu produktu | BNS 303-11ZG 4,0M | |
| Numer artykułu (Numer katalogowy) | 101148173 | |
| eCl@ss number, version 12.0 | 27-27-44-01 | |
| eCl@ss number, version 11.0 | 27-27-24-02 | |
| Numer eCl@ss, wersja 9.0 | 27-27-24-02 | |
| ETIM number, version 7.0 | EC002544 | |
| ETIM number, version 6.0 | EC002544 | |
| Certyfikaty - Normy | ||
| Certyfikaty | ||
| Certyfikaty | ||
| Właściwości ogólne | ||
| Normy | BG-GS-ET-14,EN IEC 60947-5-3 | |
| Poziom kodowania zgodny z EN ISO 14119 | niskie | |
| Zasada działania | Napęd magnetyczny | |
| Warunki montażu (mechaniczne) | pseudo-wpuszczone | |
| Materiał obudowy | Tworzywo, Tworzywo termoplastyczne wzmocnione włóknem szklanym | |
| Materiał nakręteki | tworzywo termoplastyczne | |
| Ciężar brutto | 195 g | |
| Dane ogólne - właściwości | ||
| Kodowanie | Tak | |
| Zintegrowany wskaźnik, ogólnie | Tak | |
| Liczba zestyków NC | 1 | |
| Liczba zestyków NO | 1 | |
| Liczba zestyków bezpieczeństwa | 2 | |
| Liczba żył przewodu | 4 | |
| Klasyfikacja | ||
| Normy, przepisy | EN ISO 13849-1 | |
| Żywotność | 20 Rok(lata) | |
| Klasyfikacja bezpieczeństwa - Wyjścia bezpieczne | ||
| Wartość B10D, zestyk normalnie zamknięty/zestyk normalnie otwarty (NC/NO) | 25 000 000 operacji | |
| Dane mechaniczne | ||
| Element aktywujący | Magnes | |
| Kierunek ruchu | Frontalnie do aktywnej powierzchni | |
| Moment dokręcania nakrętek, maksimum | 3 Nm | |
| Mechanical data - Switching distances according EN IEC 60947-5-3 | ||
| Gwarantowana odległość przełączania „WŁ.” | 5 mm | |
| Odległość przełączania „WYŁ.” | 15 mm | |
| Mechanical data - Connection technique | ||
| Długość przewodu | 4 m | |
| Konektor | Kabel | |
| Przekrój żyły | 0,25 mm<sup>2</sup> | |
| Przekrój żyły | 23 AWG | |
| Materiał płaszcza kabla | PVC | |
| Dane mechaniczne - Wymiary | ||
| Gwint ISO czujnika | M30 | |
| Schlüsselweite | 36 SW | |
| Długość czujnika | 44 mm | |
| Warunki otoczenia | ||
| Stopień ochrony | IP67 | |
| Ambient temperature | -25 ... +70 °C | |
| Storage and transport temperature | -25 ... +70 °C | |
| Wytrzymałość zmęczeniowa wg EN 60068-2-6 | 10 … 55 Hz, amplituda 1 mm | |
| odporność na uderzenie | 30 g / 11 ms | |
| Dane elektryczne | ||
| Napięcie przełączania, maksimum | 24 VDC | |
| Prąd przełączenia, maksimum | 0,01 A | |
| Zdolność przełączania, maksimum | 0,24 W | |
| Element przełączający | 1 zestyk (NO), 1 zestyk (NC) | |
| Częstotliwość wyłączania, minimalne | 5 Hz | |
| Dane elektryczne - wyjście cyfrowe | ||
| Wykonanie | Pozostałe, zestyk kontaktronowy | |
| Wskaźnik stanu | ||
| Uwaga (zintegrowany wskaźnik, status) | Dioda LED świeci się, gdy osłona bezpieczeństwa jest otwarta. | |
| Zakres dostawy | ||
| Zakres dostawy | Actuator must be ordered separately. | |
| Zakres dostawy materiału montażowego | 2x element mocujący nakrętki M 30 x 1,5 | |
| Akcesoria | ||
| Zalecenie (aktywator) | BPS 300 ,BPS 303,BPS 303 SS | |
| Zalecenie dot. urządzenia bezpieczeństwa | SRB 202C,SRB 211AN,SRB 400C,SRB 207AN,SRB-E-301ST,SRB-E-201LC | |
| Note | ||
| Uwaga (informacje ogólne) | Symbole zestyków pokazane dla zamkniętej osłony bezpieczeństwa.,Konfiguracja zestyku dla wersji z diodą LED i bez niej jest identyczna | |
