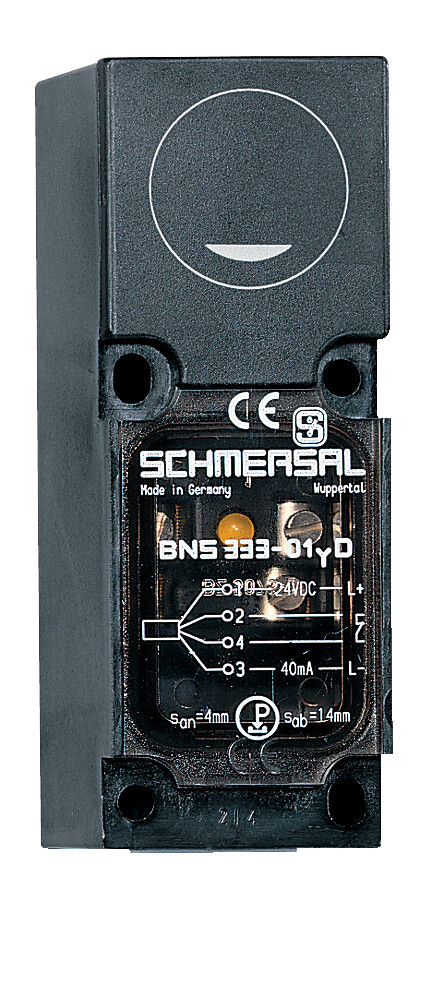

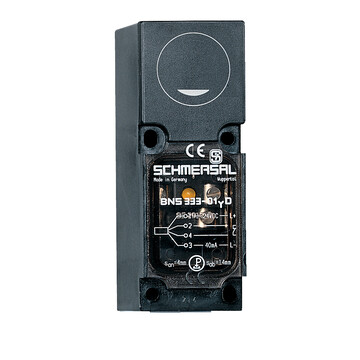

BNS 333-01YV-M20 - 101169803
Magnetyczny czujnik bezpieczeństwa Schmersal, tworzywo termoplastyczne, 1 zestyk NC, ochrona IP65, montaż M20 x 1.5, kompatybilny z przemysłem spożywczym, odpornooć na zabrudzenie, brak zużycia mechanicznego, zintegrowany LED.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent
Opisy produktu
Najważniejsze parametry BNS 333-01YV-M20 101169803
- 1 Wlot kablowy M 20 x 1.5
- Obudowa z tworzywa termoplastycznego
- długa żywotność
- odpowiednie dla przemysłu spożywczego BPS 303
- brak zużycia mechanicznego
- 40 mm x 112 mm x 40 mm
- niewrażliwe na przesunięcie poprzeczne
- niewrażliwe na zabrudzenie
- Przedział okablowania
- Zintegrowany moduł bezpieczeństwa
| Klucz zamówieniowy | ||
|---|---|---|
| Oznaczenie typu produktu | BNS 333-01YV-M20 | |
| Numer artykułu (Numer katalogowy) | 101169803 | |
| EAN (European Article Number) | 4030661296487 | |
| eCl@ss number, version 12.0 | 27-27-44-01 | |
| eCl@ss number, version 11.0 | 27-27-24-02 | |
| Numer eCl@ss, wersja 9.0 | 27-27-24-02 | |
| ETIM number, version 7.0 | EC002544 | |
| ETIM number, version 6.0 | EC002544 | |
| Właściwości ogólne | ||
| Normy | BG-GS-ET-14,EN IEC 60947-5-3 | |
| Poziom kodowania zgodny z EN ISO 14119 | niskie | |
| Zasada działania | Napęd magnetyczny | |
| Warunki montażu (mechaniczne) | pseudo-wpuszczone | |
| Materiał obudowy | Tworzywo, Tworzywo termoplastyczne wzmocnione włóknem szklanym | |
| Czas trwania zagrożenia, maksimum | 50 ms | |
| Ciężar brutto | 145 g | |
| Dane ogólne - właściwości | ||
| Kodowanie | Tak | |
| Zintegrowany wskaźnik, status | Tak | |
| Zintegrowany moduł bezpieczeństwa | Tak | |
| Liczba zestyków NC | 1 | |
| Liczba zestyków bezpieczeństwa | 1 | |
| Klasyfikacja | ||
| Normy, przepisy | EN ISO 13849-1 | |
| Żywotność | 20 Rok(lata) | |
| Klasyfikacja bezpieczeństwa - Wyjścia bezpieczne | ||
| B10D Zestyk normalnie zamknięty (NC) | 20 000 000 operacji | |
| Dane mechaniczne | ||
| Obszar aktywny | przód | |
| Element aktywujący | Magnes | |
| Kierunek ruchu | Frontalnie do aktywnej powierzchni | |
| Mechanical data - Switching distances according EN IEC 60947-5-3 | ||
| Gwarantowana odległość przełączania „WŁ.” | 4 mm | |
| Odległość przełączania „WYŁ.” | 14 mm | |
| Mechanical data - Connection technique | ||
| Konektor | Połączenie śrubowe M20 x 1.5 | |
| Przekrój kabla, minimalne | 2 x 0,75 mm2 | |
| Przekrój kabla, maksimum | 2 x 1,5 mm2 | |
| Uwaga (przekrój przyłącza) | Wszystkie odniesienia do przekroju przewodów uwzględniają końcówki kablowe. | |
| Przekrój żyły | 15 AWG | |
| Dane mechaniczne - Wymiary | ||
| Długość czujnika | 39 mm | |
| Szerokość czujnika | 52 mm | |
| Wysokość czujnika | 90 mm | |
| Warunki otoczenia | ||
| Stopień ochrony | IP65 | |
| Ambient temperature | -25 ... +55 °C | |
| Storage and transport temperature | -25 ... +70 °C | |
| Wytrzymałość zmęczeniowa wg EN 60068-2-6 | 10 … 55 Hz, amplituda 1 mm | |
| odporność na uderzenie | 30 g / 11 ms | |
| Dane elektryczne | ||
| Napięcie przełączania, maksymalne | 250 VAC | |
| Prąd przełączenia, maksimum | 5 A | |
| Zdolność przełączania, maksimum | 1 250 W | |
| Element przełączający | 1 zestyki (NC) | |
| Czas do gotowości, maksimum | 50 ms | |
| Częstotliwość wyłączania, minimalne | 5 Hz | |
| Wskaźnik stanu | ||
| Uwaga (zintegrowany wskaźnik, status) | Dioda LED świeci się, gdy osłona jest zamknięta. | |
| Zakres dostawy | ||
| Zakres dostawy | Actuator must be ordered separately. | |
| Akcesoria | ||
| Zalecenie (aktywator) | BPS 300 ,BPS 303,BPS 303 SS | |
| Zalecenie dot. urządzenia bezpieczeństwa | SRB-E-301ST,SRB-E-201LC | |
| Note | ||
| Uwaga (informacje ogólne) | Symbole zestyków pokazane dla zamkniętej osłony bezpieczeństwa. | |
