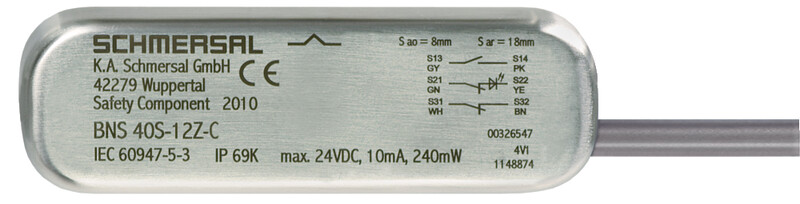

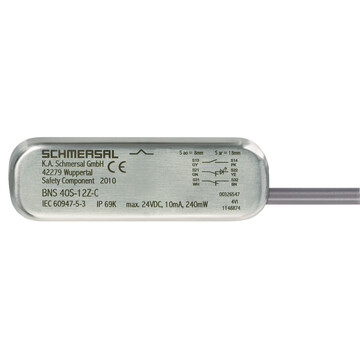

BNS 40S-12Z-C 10,0M - 103000655
Magnetyczny czujnik bezpieczeństwa Schmersal, stal nierdzewna, IP69, 88x27x14,5 mm, 2 NC+1 NO, kabel 10 m, łatwe czyszczenie, do maszyn w przemyśle spożywczym.
Parametry produktu
Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent
Opisy produktu
Najważniejsze parametry BNS 40S-12Z-C 10,0M 103000655
- wyjątkowo łatwe czyszczenie dzięki ukrytym, gwintowanym otworom z tyłu
- Obudowa ze stali nierdzewnej
- Konektor kablowy odpowiedni do stosowania w przemyśle spożywczym
- możliwy montaż ukryty
- 88 mm x 27 mm x 14,5 mm
- długa żywotność
- brak zużycia mechanicznego
- niewrażliwe na zabrudzenie
- niewrażliwe na przesunięcie poprzeczne
- odpowiednie dla przemysłu spożywczego
Klucz zamówieniowy | ||
---|---|---|
Oznaczenie typu produktu | BNS 40S-12Z-C 10,0M | |
Numer artykułu (Numer katalogowy) | 103000655 | |
EAN (European Article Number) | 4030661421056 | |
eCl@ss number, version 12.0 | 27-27-44-01 | |
eCl@ss number, version 11.0 | 27-27-24-02 | |
Numer eCl@ss, wersja 9.0 | 27-27-24-02 | |
ETIM number, version 7.0 | EC002544 | |
ETIM number, version 6.0 | EC002544 | |
Certyfikaty - Normy | ||
Certyfikaty | ||
Certyfikaty | ||
Właściwości ogólne | ||
Normy | BG-GS-ET-14,EN IEC 60947-5-3 | |
Poziom kodowania zgodny z EN ISO 14119 | niskie | |
Zasada działania | Napęd magnetyczny | |
Warunki montażu (mechaniczne) | nie wpuszczany | |
Materiał obudowy | Stal nierdzewna (V4A) | |
Ciężar brutto | 500 g | |
Dane ogólne - właściwości | ||
Kodowanie | Tak | |
Ukryte, gwintowane otwory z tyłu | Tak | |
Wymagane urządzeniemonitorujące | Tak | |
Liczba zestyków NC | 2 | |
Liczba zestyków NO | 1 | |
Liczba żył przewodu | 6 | |
Klasyfikacja | ||
Normy, przepisy | EN ISO 13849-1 | |
Żywotność | 20 Rok(lata) | |
Dane mechaniczne | ||
Element aktywujący | Magnes | |
Kierunek ruchu | Frontalnie do aktywnej powierzchni | |
Mechanical data - Switching distances according EN IEC 60947-5-3 | ||
Gwarantowana odległość przełączania „WŁ.” | 8 mm | |
Odległość przełączania „WYŁ.” | 18 mm | |
Mechanical data - Connection technique | ||
Długość przewodu | 10 m | |
Konektor | Kabel | |
Przekrój żyły | 0,25 mm<sup>2</sup> | |
Przekrój żyły | 23 AWG | |
Materiał płaszcza kabla | LiYY | |
Dane mechaniczne - Wymiary | ||
Długość czujnika | 14,5 mm | |
Szerokość czujnika | 88 mm | |
Wysokość czujnika | 27 mm | |
Warunki otoczenia | ||
Stopień ochrony | IP69 | |
Ambient temperature | -25 ... +80 °C | |
Storage and transport temperature | -25 ... +80 °C | |
Wytrzymałość zmęczeniowa wg EN 60068-2-6 | 10 … 55 Hz, amplituda 1 mm | |
odporność na uderzenie | 30 g / 11 ms | |
Dane elektryczne | ||
Prąd przełączenia, maksimum | 0,25 A | |
Zdolność przełączania, maksimum | 3 W | |
Element przełączający | 1 zestyk (NO), 2 zestyki (NC) | |
Częstotliwość wyłączania, minimalne | 5 Hz | |
Dane elektryczne - wyjście cyfrowe | ||
Wykonanie | Pozostałe, zestyk kontaktronowy | |
Zakres dostawy | ||
Zakres dostawy | Actuator must be ordered separately. | |
Akcesoria | ||
Zalecenie (aktywator) | BPS 40S-2,BPS 40S-1-C,BPS 40S-2-C | |
Zalecenie dot. urządzenia bezpieczeństwa | SRB-E-301ST,SRB-E-201LC | |
Note | ||
Uwaga (informacje ogólne) | Symbole zestyków pokazane dla zamkniętej osłony bezpieczeństwa.,Konfiguracja zestyku dla wersji z diodą LED i bez niej jest identyczna | |
Przykład połączeń | ||
Uwaga (przykład połączeń) | Zestyk S21-S22 musi być zintegrowany w obwodzie bezpieczeństwa. |
