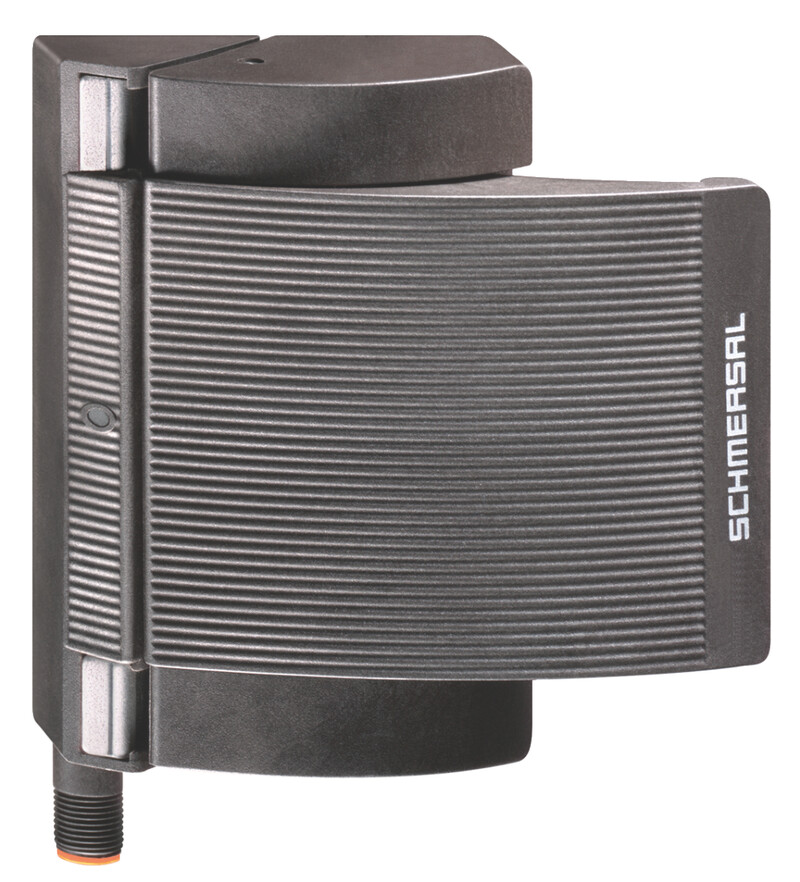

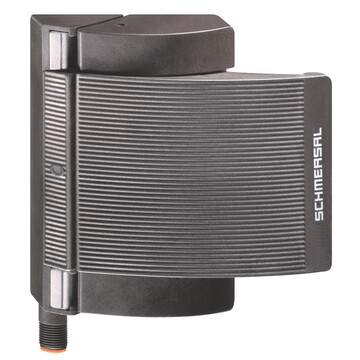

BNS-B20-12Z-ST-R - 101186260

Bezkontaktowy czujnik magnetyczny bezpieczeństwa Schmersal, złącze M12 8-polowe, obudowa tworzywo termoplastyczne, IP67, wymiary 119,5x140x43,3 mm, 2 zestyki NC, 1 NO, kodowanie, siła zatrzasku 100 N, zakres temperatur -25...+70°C.


Dodaj do porównania Usuń z porównania

57,60 €

70,85 € z podatkiem VAT

Produkt na zamówienie
Wysyłka w ciągu: 2-4 tygodnie
Darmowy odbiór lub wysyłka DHL od 20,00 zł
Zakup na fakturę lub płatność za pobraniem
Masz pytanie lub potrzebujesz porady?
+48 32 614 09 17

Parametry produktu

Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent

Opisy produktu

Najważniejsze parametry BNS-B20-12Z-ST-R <strong>101186260</strong>
<ul>
<li>Konektor M12 x 1, 8-polowy</li>
<li>Obudowa z tworzywa termoplastycznego</li>
<li>Bezkontaktowy wyłącznik bezpieczeństwa</li>
<li>Nie wystaje w otworze drzwiowym</li>
<li>119,5 mm x 140 mm x 43,3 mm</li>
<li>Zastępuje klamkę i wyłącznik bezpieczeństwa, nie są wymagane żadne inne akcesoria drzwiowe</li>
<li>Nowoczesna i symetryczna budowa</li>
<li>Odporne na manipulacje dzięki zintegrowaniu kodowanego czujnika bezpieczeństwa</li>
<li>Praca ergonomiczna</li>
<li>odpowiednie dla osłon uchylnych i przesuwnych</li>
<li>Brak wystającego aktywatora</li>
<li>Łatwy montaż z 4 Śruby</li>
</ul><table class="standard enum">
<tbody>
<tr><th colspan="3">Klucz zamówieniowy</th></tr><tr><td colspan="2">Oznaczenie typu produktu</td><td>BNS-B20-12Z-ST-R</td></tr><tr><td colspan="2">Numer artykułu (Numer katalogowy)</td><td>101186260</td></tr><tr><td colspan="2">EAN (European Article Number)</td><td>4030661326801</td></tr><tr><td colspan="2">eCl@ss number, version 12.0</td><td>27-27-44-01</td></tr><tr><td colspan="2">eCl@ss number, version 11.0</td><td>27-27-24-02</td></tr><tr><td colspan="2">Numer eCl@ss, wersja 9.0</td><td>27-27-24-02</td></tr><tr><td colspan="2">ETIM number, version 7.0</td><td>EC002544</td></tr><tr><td colspan="2">ETIM number, version 6.0</td><td>EC002544</td></tr><tr><th colspan="3">Certyfikaty - Normy</th></tr><tr><td colspan="2">Certyfikaty</td><td></td></tr><tr><td colspan="2">Certyfikaty</td><td></td></tr><tr><th colspan="3">Właściwości ogólne</th></tr><tr><td colspan="2">Normy</td><td>BG-GS-ET-14,EN IEC 60947-5-3</td></tr><tr><td colspan="2">Poziom kodowania zgodny z EN ISO 14119</td><td>niskie</td></tr><tr><td colspan="2">Zasada działania</td><td>Napęd magnetyczny</td></tr><tr><td colspan="2">Warunki montażu (mechaniczne)</td><td>pseudo-wpuszczone</td></tr><tr><td colspan="2">Materiał obudowy</td><td>Tworzywo, Tworzywo termoplastyczne wzmocnione włóknem szklanym</td></tr><tr><td colspan="2">Ciężar brutto</td><td>105 g</td></tr><tr><th colspan="3">Dane ogólne - właściwości</th></tr><tr><td colspan="2">Kodowanie</td><td>Tak</td></tr><tr><td colspan="2">Liczba zestyków NC</td><td>2</td></tr><tr><td colspan="2">Liczba zestyków NO</td><td>1</td></tr><tr><td colspan="2">Liczba zestyków bezpieczeństwa</td><td>2</td></tr><tr><th colspan="3">Klasyfikacja</th></tr><tr><td colspan="2">Normy, przepisy</td><td>EN ISO 13849-1</td></tr><tr><td colspan="2">Żywotność</td><td>20 Rok(lata)</td></tr><tr><th colspan="3">Klasyfikacja bezpieczeństwa - Wyjścia bezpieczne</th></tr><tr><td colspan="2">Wartość B10D, zestyk normalnie zamknięty/zestyk normalnie otwarty (NC/NO)</td><td>25 000 000 operacji</td></tr><tr><th colspan="3">Dane mechaniczne</th></tr><tr><td colspan="2">Element aktywujący</td><td>Magnes</td></tr><tr><td colspan="2">Ogranicznik drzwiowy</td><td>Po prawej stronie</td></tr><tr><td colspan="2">Siła zatrzasku</td><td>100 N</td></tr><tr><td colspan="2">Masa drzwi, drzwi przesuwne, maksymalna</td><td>3 kg</td></tr><tr><td colspan="2">Masa drzwi, drzwi rozwierne, maksymalna</td><td>5 kg</td></tr><tr><th colspan="3">Mechanical data - Switching distances according EN IEC 60947-5-3</th></tr><tr><td colspan="2">Gwarantowana odległość przełączania „WŁ.”</td><td>0 mm</td></tr><tr><td colspan="2">Odległość przełączania „WYŁ.”</td><td>22 mm</td></tr><tr><th colspan="3">Mechanical data - Connection technique</th></tr><tr><td colspan="2">Konektor</td><td>Konektor M12</td></tr><tr><th colspan="3">Dane mechaniczne - Wymiary</th></tr><tr><td colspan="2">Długość czujnika</td><td>43,3 mm</td></tr><tr><td colspan="2">Szerokość czujnika</td><td>119,5 mm</td></tr><tr><td colspan="2">Wysokość czujnika</td><td>140 mm</td></tr><tr><th colspan="3">Warunki otoczenia</th></tr><tr><td colspan="2">Stopień ochrony</td><td>IP67</td></tr><tr><td colspan="2">Ambient temperature</td><td>-25 ... +70 °C</td></tr><tr><td colspan="2">Storage and transport temperature</td><td>-25 ... +70 °C</td></tr><tr><td colspan="2">Wytrzymałość zmęczeniowa wg EN 60068-2-6</td><td>10 … 55 Hz, amplituda 1 mm</td></tr><tr><td colspan="2">odporność na uderzenie</td><td>30 g / 11 ms</td></tr><tr><th colspan="3">Dane elektryczne</th></tr><tr><td colspan="2">Napięcie przełączania, maksimum</td><td>24 VDC</td></tr><tr><td colspan="2">Prąd przełączenia, maksimum</td><td>0,24 A</td></tr><tr><td colspan="2">Zdolność przełączania, maksimum</td><td>3 W</td></tr><tr><td colspan="2">Częstotliwość wyłączania, minimalne</td><td>5 Hz</td></tr><tr><th colspan="3">Zakres dostawy</th></tr><tr><td colspan="2">Zakres dostawy</td><td>Actuator must be ordered separately.</td></tr><tr><th colspan="3">Akcesoria</th></tr><tr><td colspan="2">Zalecenie (aktywator)</td><td>BNS-B20-B01</td></tr><tr><td colspan="2">Zalecenie dot. urządzenia bezpieczeństwa</td><td>SRB-E-301ST,SRB-E-201LC</td></tr><tr><th colspan="3">Note</th></tr><tr><td colspan="2">Uwaga (informacje ogólne)</td><td>Symbole zestyków pokazane dla zamkniętej osłony bezpieczeństwa.,Konfiguracja zestyku dla wersji z diodą LED i bez niej jest identyczna,Obciążenia indukcyjne (np. styczniki, przekaźniki itp.) należy wytłumić przy pomocy odpowiedniego obwodu.</td></tr><tr><th colspan="3">Przykład połączeń</th></tr><tr><td colspan="2">Uwaga (przykład połączeń)</td><td>Zestyk S21-S22 musi być zintegrowany w obwodzie bezpieczeństwa.</td></tr>
</tbody>
</table>
