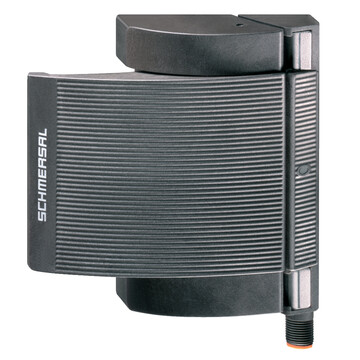

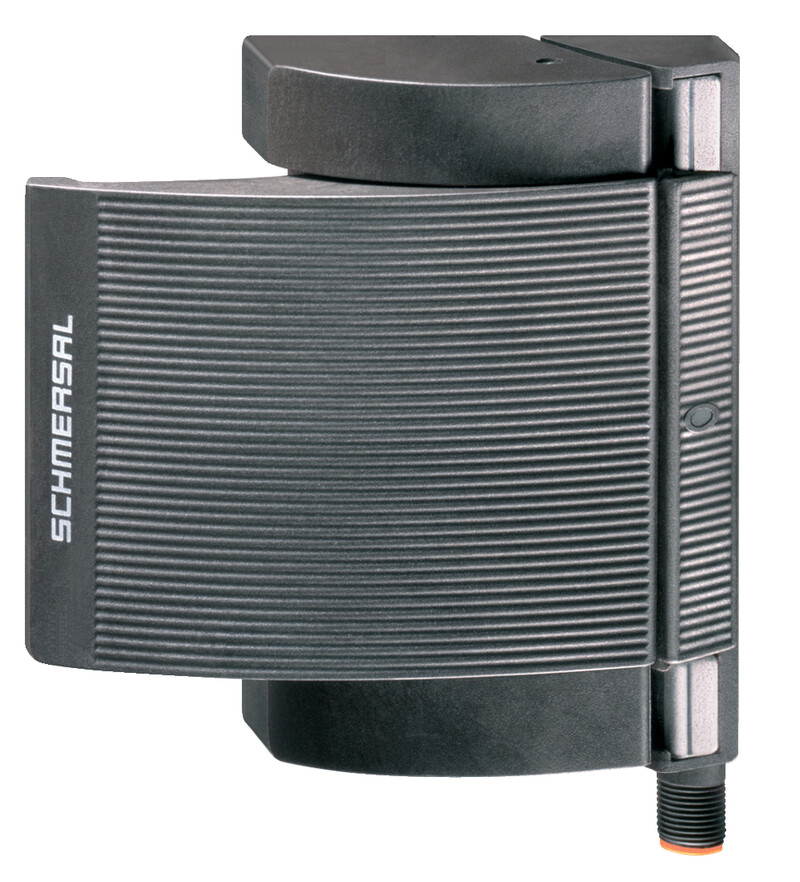

BNS-B20-12ZG-H-5M - 101187773
Bezkontaktowy czujnik magnetyczny bezpieczeństwa Schmersal, dioda LED, kabel 5 m, obudowa tworzywo termoplastyczne, IP67, 2 zestyki NC, 1 NO, kodowany, siła zatrzasku 100 N, wymiary 119,5x140x43,3 mm.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent
Opisy produktu
Najważniejsze parametry BNS-B20-12ZG-H-5M 101187773
- Obudowa z tworzywa termoplastycznego
- Bezkontaktowy wyłącznik bezpieczeństwa
- Nie wystaje w otworze drzwiowym
- 119,5 mm x 140 mm x 43,3 mm
- Zastępuje klamkę i wyłącznik bezpieczeństwa, nie są wymagane żadne inne akcesoria drzwiowe
- Nowoczesna i symetryczna budowa
- Odporne na manipulacje dzięki zintegrowaniu kodowanego czujnika bezpieczeństwa
- Praca ergonomiczna
- odpowiednie dla osłon uchylnych i przesuwnych
- Brak wystającego aktywatora
- Łatwy montaż z 4 Śruby
| Klucz zamówieniowy | ||
|---|---|---|
| Oznaczenie typu produktu | BNS-B20-12ZG-H-5M | |
| Numer artykułu (Numer katalogowy) | 101187773 | |
| EAN (European Article Number) | 4030661336138 | |
| eCl@ss number, version 12.0 | 27-27-44-01 | |
| eCl@ss number, version 11.0 | 27-27-24-02 | |
| Numer eCl@ss, wersja 9.0 | 27-27-24-02 | |
| ETIM number, version 7.0 | EC002544 | |
| ETIM number, version 6.0 | EC002544 | |
| Certyfikaty - Normy | ||
| Certyfikaty | ||
| Certyfikaty | ||
| Właściwości ogólne | ||
| Normy | BG-GS-ET-14,EN IEC 60947-5-3 | |
| Poziom kodowania zgodny z EN ISO 14119 | niskie | |
| Zasada działania | Napęd magnetyczny | |
| Warunki montażu (mechaniczne) | pseudo-wpuszczone | |
| Materiał obudowy | Tworzywo, Tworzywo termoplastyczne wzmocnione włóknem szklanym | |
| Ciężar brutto | 340 g | |
| Dane ogólne - właściwości | ||
| Kodowanie | Tak | |
| Zintegrowany wskaźnik, ogólnie | Tak | |
| Liczba zestyków NC | 2 | |
| Liczba zestyków NO | 1 | |
| Liczba zestyków bezpieczeństwa | 2 | |
| Liczba żył przewodu | 6 | |
| Klasyfikacja | ||
| Normy, przepisy | EN ISO 13849-1 | |
| Żywotność | 20 Rok(lata) | |
| Klasyfikacja bezpieczeństwa - Wyjścia bezpieczne | ||
| Wartość B10D, zestyk normalnie zamknięty/zestyk normalnie otwarty (NC/NO) | 25 000 000 operacji | |
| Dane mechaniczne | ||
| Element aktywujący | Magnes | |
| Siła zatrzasku | 100 N | |
| Masa drzwi, drzwi przesuwne, maksymalna | 3 kg | |
| Masa drzwi, drzwi rozwierne, maksymalna | 5 kg | |
| Mechanical data - Switching distances according EN IEC 60947-5-3 | ||
| Gwarantowana odległość przełączania „WŁ.” | 0 mm | |
| Odległość przełączania „WYŁ.” | 22 mm | |
| Mechanical data - Connection technique | ||
| Długość przewodu | 5 m | |
| Konektor | Kabel podłączony fabrycznie | |
| Przekrój żyły | 0,25 mm<sup>2</sup> | |
| Materiał płaszcza kabla | PVC | |
| Dane mechaniczne - Wymiary | ||
| Długość czujnika | 43,3 mm | |
| Szerokość czujnika | 119,5 mm | |
| Wysokość czujnika | 140 mm | |
| Warunki otoczenia | ||
| Stopień ochrony | IP67 | |
| Ambient temperature | -25 ... +70 °C | |
| Storage and transport temperature | -25 ... +70 °C | |
| Wytrzymałość zmęczeniowa wg EN 60068-2-6 | 10 … 55 Hz, amplituda 1 mm | |
| odporność na uderzenie | 30 g / 11 ms | |
| Dane elektryczne | ||
| Napięcie przełączania, maksimum | 24 VDC | |
| Prąd przełączenia, maksimum | 0,01 A | |
| Zdolność przełączania, maksimum | 0,24 W | |
| Częstotliwość wyłączania, minimalne | 5 Hz | |
| Wskaźnik stanu | ||
| Uwaga (zintegrowany wskaźnik, status) | Dioda LED świeci się, gdy osłona jest zamknięta. | |
| Zakres dostawy | ||
| Zakres dostawy | Actuator must be ordered separately. | |
| Akcesoria | ||
| Zalecenie (aktywator) | BNS-B20-B01 | |
| Zalecenie dot. urządzenia bezpieczeństwa | SRB-E-301ST,SRB-E-201LC | |
| Note | ||
| Uwaga (informacje ogólne) | Symbole zestyków pokazane dla zamkniętej osłony bezpieczeństwa.,Konfiguracja zestyku dla wersji z diodą LED i bez niej jest identyczna,Obciążenia indukcyjne (np. styczniki, przekaźniki itp.) należy wytłumić przy pomocy odpowiedniego obwodu. | |
| Przykład połączeń | ||
| Uwaga (przykład połączeń) | Zestyk S21-S22 musi być zintegrowany w obwodzie bezpieczeństwa. | |
