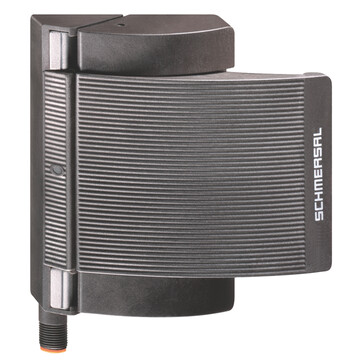

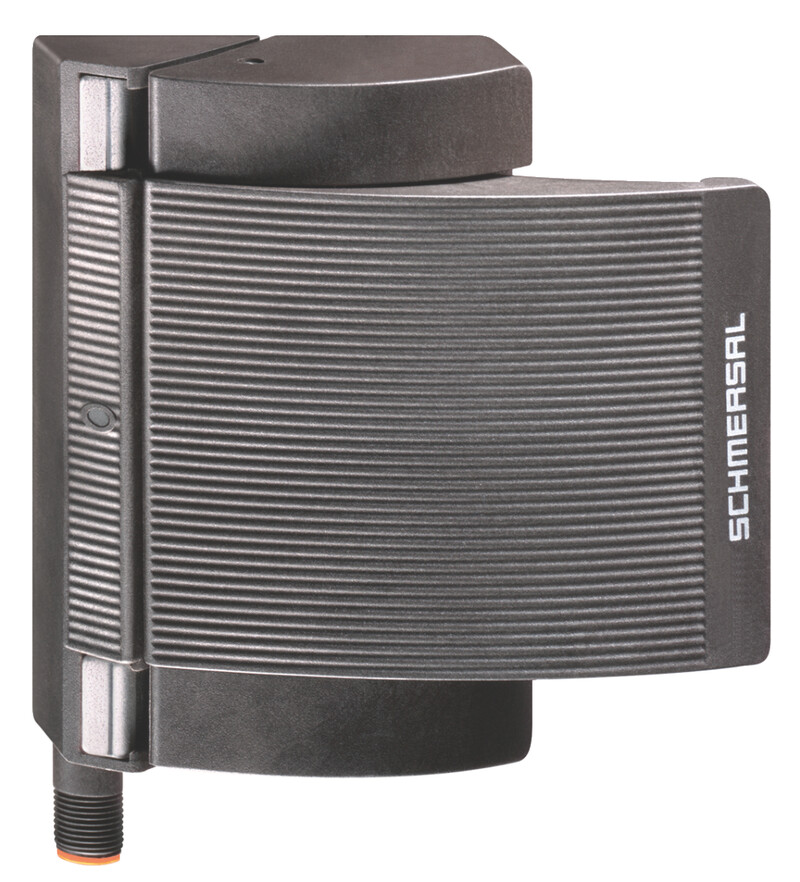

BNS-B20-12ZG-R - 101186265

Bezkontaktowy czujnik magnetyczny bezpieczeństwa Schmersal, dioda LED, kabel 1 m, tworzywo termoplastyczne, IP67, 2 zestyki NC, 1 NO, kodowany, siła zatrzasku 100 N, wymiary 119,5x140x43,3 mm, do ochrony osłon maszyn.

BNS-B20-12ZG-R - 101186265

Dodaj do porównania Usuń z porównania

57,60 €

70,85 € z podatkiem VAT

Produkt na zamówienie
Wysyłka w ciągu: 2-4 tygodnie
Darmowy odbiór lub wysyłka DHL od 20,00 zł
Zakup na fakturę lub płatność za pobraniem
Masz pytanie lub potrzebujesz porady?
+48 32 614 09 17

Parametry produktu

Czas dostawy gdy brak na magazynie
2-4 tygodnie
Gwarancja
24
Producent

Opisy produktu

Najważniejsze parametry BNS-B20-12ZG-R 101186265

  • Kabel podłączony fabrycznie
  • Obudowa z tworzywa termoplastycznego
  • Bezkontaktowy wyłącznik bezpieczeństwa
  • Nie wystaje w otworze drzwiowym
  • 119,5 mm x 140 mm x 43,3 mm
  • Zastępuje klamkę i wyłącznik bezpieczeństwa, nie są wymagane żadne inne akcesoria drzwiowe
  • Nowoczesna i symetryczna budowa
  • Odporne na manipulacje dzięki zintegrowaniu kodowanego czujnika bezpieczeństwa
  • Praca ergonomiczna
  • odpowiednie dla osłon uchylnych i przesuwnych
  • Brak wystającego aktywatora
  • Łatwy montaż z 4 Śruby
Klucz zamówieniowy
Oznaczenie typu produktu BNS-B20-12ZG-R
Numer artykułu (Numer katalogowy) 101186265
EAN (European Article Number) 4030661333489
eCl@ss number, version 12.0 27-27-44-01
eCl@ss number, version 11.0 27-27-24-02
Numer eCl@ss, wersja 9.0 27-27-24-02
ETIM number, version 7.0 EC002544
ETIM number, version 6.0 EC002544
Certyfikaty - Normy
Certyfikaty
Certyfikaty
Właściwości ogólne
Normy BG-GS-ET-14,EN IEC 60947-5-3
Poziom kodowania zgodny z EN ISO 14119 niskie
Zasada działania Napęd magnetyczny
Warunki montażu (mechaniczne) pseudo-wpuszczone
Materiał obudowy Tworzywo, Tworzywo termoplastyczne wzmocnione włóknem szklanym
Ciężar brutto 147 g
Dane ogólne - właściwości
Kodowanie Tak
Zintegrowany wskaźnik, ogólnie Tak
Liczba zestyków NC 2
Liczba zestyków NO 1
Liczba zestyków bezpieczeństwa 2
Liczba żył przewodu 6
Klasyfikacja
Normy, przepisy EN ISO 13849-1
Żywotność 20 Rok(lata)
Klasyfikacja bezpieczeństwa - Wyjścia bezpieczne
Wartość B10D, zestyk normalnie zamknięty/zestyk normalnie otwarty (NC/NO) 25 000 000 operacji
Dane mechaniczne
Element aktywujący Magnes
Ogranicznik drzwiowy Po prawej stronie
Siła zatrzasku 100 N
Masa drzwi, drzwi przesuwne, maksymalna 3 kg
Masa drzwi, drzwi rozwierne, maksymalna 5 kg
Mechanical data - Switching distances according EN IEC 60947-5-3
Gwarantowana odległość przełączania „WŁ.” 0 mm
Odległość przełączania „WYŁ.” 22 mm
Mechanical data - Connection technique
Długość przewodu 1 m
Prowadzenie przewodów dół
Konektor Kabel
Przekrój żyły 0,25 mm<sup>2</sup>
Materiał płaszcza kabla PVC
Dane mechaniczne - Wymiary
Długość czujnika 43,3 mm
Szerokość czujnika 119,5 mm
Wysokość czujnika 140 mm
Warunki otoczenia
Stopień ochrony IP67
Ambient temperature -25 ... +70 °C
Storage and transport temperature -25 ... +70 °C
Wytrzymałość zmęczeniowa wg EN 60068-2-6 10 … 55 Hz, amplituda 1 mm
odporność na uderzenie 30 g / 11 ms
Dane elektryczne
Napięcie przełączania, maksymalne 100 VAC
Napięcie przełączania, maksimum 24 VDC
Prąd przełączenia, maksimum 0,01 A
Zdolność przełączania, maksimum 0,24 W
Częstotliwość wyłączania, minimalne 5 Hz
Wskaźnik stanu
Uwaga (zintegrowany wskaźnik, status) Dioda LED świeci się, gdy osłona jest zamknięta.
Zakres dostawy
Zakres dostawy Actuator must be ordered separately.
Akcesoria
Zalecenie (aktywator) BNS-B20-B01
Zalecenie dot. urządzenia bezpieczeństwa SRB-E-301ST,SRB-E-201LC
Note
Uwaga (informacje ogólne) Symbole zestyków pokazane dla zamkniętej osłony bezpieczeństwa.,Konfiguracja zestyku dla wersji z diodą LED i bez niej jest identyczna,Obciążenia indukcyjne (np. styczniki, przekaźniki itp.) należy wytłumić przy pomocy odpowiedniego obwodu.
Przykład połączeń
Uwaga (przykład połączeń) Zestyk S21-S22 musi być zintegrowany w obwodzie bezpieczeństwa.
