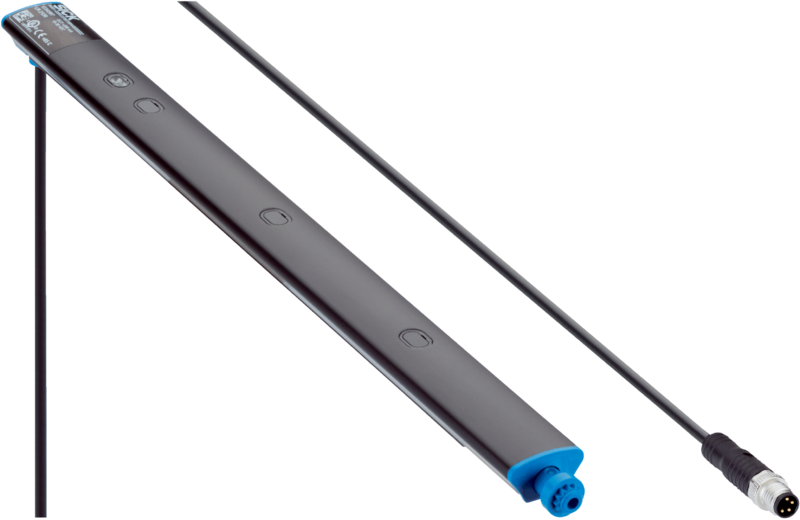

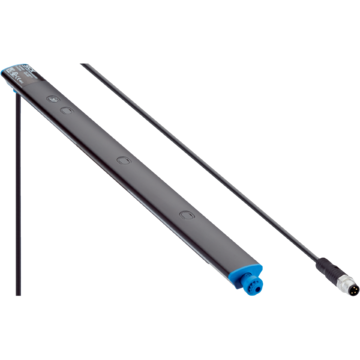

RSB1-0825D165165PZ3DZZZP0B - 1129438
Fotoprzekaźnik odbiciowy SICK, zasięg 2–300 mm, 4 wiązki, odstęp 165 mm, długość 825 mm, tryb załączania przez światło, wyjście PNP, przewód 500 mm M8, IP67, wykrywanie obiektów błyszczących i nierównych.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-3 tygodnie
Gwarancja
12
Producent
Opisy produktu
Fotoprzekaźniki, Roller Sensor Bar, RSB1-0825D165165PZ3DZZZP0B, Zasięg min./maks.: 2 mm / 300 mm, Zasada działania: Fotoprzekaźnik odbiciowy, Szczegóły zasady działania: Energetyczna, Długość listwy czujnikowej: 825 mm, Liczba wiązek: 4, Odstęp miedzy wiązkami: 165 mm, Wyjście przełączające: PNP, Tryb przełączania: Załączany przez światło, Typ przyłącza: Przewód z wtykiem, M8, 4-biegunowy, ze złączem radełkowanym, Długość przewodu: 500 mm, Nadajnik światła: LED, Rodzaj światła: Światło podczerwone, Materiał obudowy: Aluminium (anodowane)
| Cechy | ||
|---|---|---|
| Zasada działania | Fotoprzekaźnik odbiciowy | |
| Szczegóły zasady działania | Energetyczna | |
| Zasięg wykrywania | ||
| Minimalny zasięg | 2 mm | |
| Maks. zasięg wykrywania | 300 mm | |
| Obiekt referencyjny | Obiekt o współczynniku remisji 90% (odpowiada wzorcowi bieli wg DIN 5033) | |
| Zalecany zakres zasięgu w celu zapewnienia lepszej wydajności | 2 mm ... 45 mm | |
| Wiązka transmisyjna | ||
| Nadajnik światła | LED | |
| Rodzaj światła | Światło podczerwone | |
| Kształt plamki świetlnej | Punktowe | |
| Rozmiar plamki świetlnej (odległość) | 27 mm x 29 mm (45 mm) | |
| Maksymalne rozproszenie wiązki światła nadajnika wokół znormalizowanej osi nadawania (kąt odchylenia ukierunkowania) | < +/- 4° (przy TU = +23°C) | |
| Parametry LED | ||
| Oznaczenie grupy ryzyka LED | Dowolna grupa | |
| Długość fali | 850 nm | |
| Średnia trwałość użytkowa | 100 000 h przy TU = +25°C | |
| Liczba wiązek | 4 | |
| Odstęp miedzy wiązkami | 165 mm | |
| Odległość od 1. wiązki świetlnej do krawędzi przedniej obudowy (włącznie z zaślepką) | 165 mm | |
| Najmniejszy wykrywalny obiekt (MDO), standardowo | ||
| 165 mm (w zależności od odstępu wiązek) | ||
| Rodzaj ustawiania | ||
| Brak | – | |
| Wskaźnik | ||
| Dioda LED, zielona | Wskaźnik stanu Stale wł.: zasilanie włączone |
|
| Żółta LED | Status odbioru światła Stale wł.: obiekt obecny Stale wył.: brak obiektu |
|
| Zastosowania specjalne | Wykrywanie płaskich obiektów, Wykrywanie perforowanych obiektów, Wykrywanie obiektów o dużej tolerancji położenia, Wykrywanie nierównych i błyszczących obiektów | |
| Instalacja elektryczna | ||
| Napięcie zasilające UB | 10 V DC ... 30 V DC | |
| Tętnienia resztkowe | ≤ 5 Vss | |
| Kategoria użytkowa | DC-12 (Wg EN 60947-5-2) DC-13 (Wg EN 60947-5-2) |
|
| Pobór prądu | 17 mA, bez obciążenia. Przy UB = 24 V | |
| Klasa ochrony | III | |
| Wyjście cyfrowe | ||
| Liczba | 1 | |
| Rodzaj | PNP | |
| Tryb przełączania | Załączany przez światło | |
| Napięcie sygnału PNP wysoki/niski | Ok. UV –2,5 V / 0 V | |
| Prąd wyjściowy Imaks. | ≤ 100 mA | |
| Układy zabezpieczające wyjścia | Zabezpieczenie przed zamianą biegunów Zabezpieczenie nadprądowe Chronione przed zwarciem |
|
| Czas odpowiedzi | ≤ 1 ms | |
| Dokładność powtarzalności (czas odpowiedzi) | 1 ms | |
| Częstotliwość przełączania | 500 Hz | |
| Przyporządkowanie styków/żył | ||
| BN 1 | + (L+) | |
| WH 2 | Q2 | |
| BU 3 | - (M) | |
| BK 4 | Q1 | |
| Funkcja styku 4/czarny (BK) | Wyjście cyfrowe, załączane przez światło, obiekt obecny → wyjście HIGH | |
| Mechanika | ||
| Wymiary (szer. x wys. x głęb.) | 825 mm x 20,3 mm x 17 mm | |
| Przyłącze | Przewód z wtykiem, M8, 4-biegunowy, ze złączem radełkowanym | |
| Szczegóły przyłącza | ||
| Nadaje się do zastosowania w chłodniach | Nie zginać przewodu w temperaturze poniżej 0 °C | |
| Przekrój poprzeczny przewodu | 0,13 mm² | |
| Średnica przewodu | Ø 3,6 mm | |
| Długość przewodu (L) | 500 mm | |
| Materiał | ||
| Obudowa | Metal, aluminium (anodowane) | |
| Szyba przednia | Tworzywo sztuczne, PMMA | |
| Przewód | Tworzywo sztuczne, PVC | |
| Wtyk | Tworzywo sztuczne, PVC | |
| Masa | Ok. 299,3 g | |
| Sposób zamocowania | BEF-AP-RSBHEX, sześciokątny uchwyt adaptera | |
| Dane dotyczące otoczenia | ||
| Stopień ochrony | IP67 (EN 60529) | |
| Temperatura otoczenia podczas pracy | –40 °C ... +60 °C | |
| Temperatura otoczenia podczas przechowywania | –40 °C ... +75 °C | |
| Odporność na wstrząsy | 30 g, 11 ms (3 dodatnie i 3 ujemne udary wzdłuż osi X, Y, Z, łącznie 18 udarów (EN60068-2-27)) | |
| Odporność na drgania | 10 Hz ... 55 Hz (Amplitude 1 mm, 3 x 30 min (EN60068-2-6)) | |
| Wilgotność powietrza | 15 % ... 95 %, względna wilgotność powietrza (bez nalotu), wg IEC 60947-5-2 | |
| Kompatybilność elektromagnetyczna (EMC) | EN 60947-5-2 | |
| Nr pliku UL | NRKH.E189383 & NRKH7.E189383 | |
| Certyfikaty | ||
| EU declaration of conformity | Tak | |
| UK declaration of conformity | Tak | |
| ACMA declaration of conformity | Tak | |
| China-RoHS | Tak | |
| Certyfikat cULus | Tak | |
| Klasyfikacje | ||
| ECLASS 5.0 | 27270904 | |
| ECLASS 5.1.4 | 27270904 | |
| ECLASS 6.0 | 27270904 | |
| ECLASS 6.2 | 27270904 | |
| ECLASS 7.0 | 27270904 | |
| ECLASS 8.0 | 27270904 | |
| ECLASS 8.1 | 27270904 | |
| ECLASS 9.0 | 27270904 | |
| ECLASS 10.0 | 27270904 | |
| ECLASS 11.0 | 27270904 | |
| ECLASS 12.0 | 27270903 | |
| ETIM 5.0 | EC002719 | |
| ETIM 6.0 | EC002719 | |
| ETIM 7.0 | EC002719 | |
| ETIM 8.0 | EC002719 | |
| UNSPSC 16.0901 | 39121528 | |
| Dane dotyczące cła | ||
| Masa jednostkowa | 0.099 kg | |
| Masa jednostkowa netto | 0.099 kg | |
| Kraj pochodzenia | Stany Zjednoczone | |
