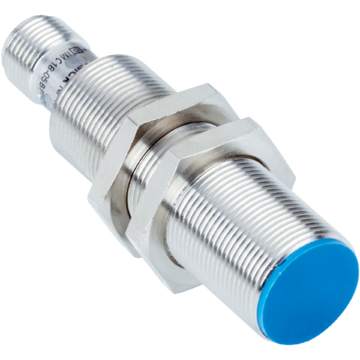

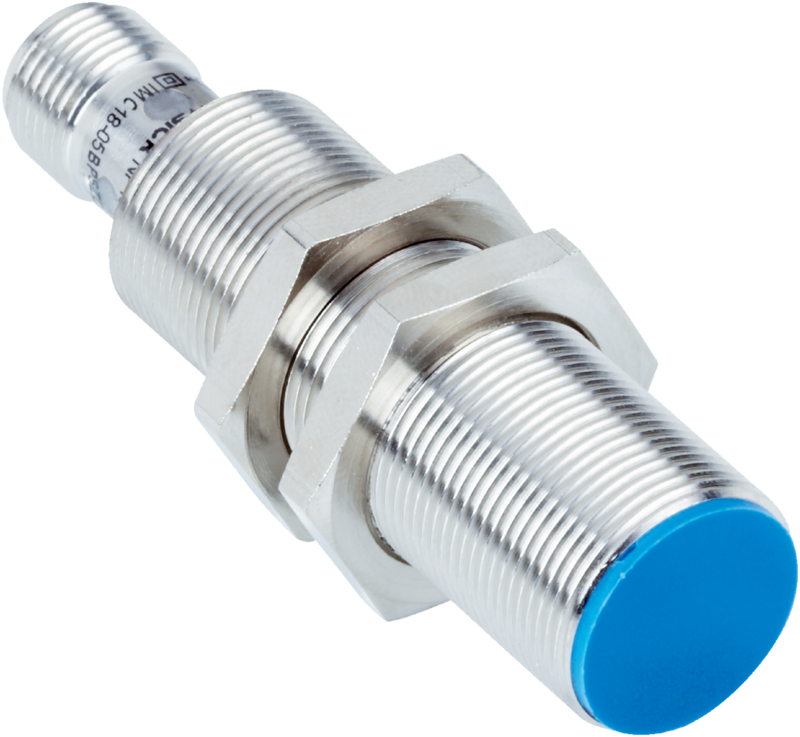

IMC18-07BPDZC0SA05 - 1061987
Indukcyjny czujnik zbliżeniowy SICK, do monitorowania prędkości obrotowej, zasięg 7 mm, DC 4-przewodowe, PNP, styk NO, wtyk M12, montaż w metalu, IO-Link, IP67, obudowa mosiądz niklowany.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-3 tygodnie
Gwarancja
12
Producent
SICK
Opisy produktu
Indukcyjne czujniki zbliżeniowe, SAM, IMC18-07BPDZC0SA05, Zasięg Sn: 7 mm, Montaż w metalu: W jednej płaszczyźnie, Wykonanie elektryczne: DC 4-przewodowe, Wyjście przełączające: PNP, Funkcja wyjścia: Styk normalnie otwarty, Typ przyłącza: Wtyk M12, 4-pinowy, Cechy szczególne: Czujnik prędkości obrotowej
| Cechy | ||
|---|---|---|
| Korpus | Metryczne | |
| Rozmiar gwintu | M18 x 1 | |
| Średnica | Ø 18 mm | |
| Zasięg Sn | 7 mm | |
| Zasięg gwarantowany Sa | 5,6 mm | |
| Montaż w metalu | W jednej płaszczyźnie | |
| Typ przyłącza | Wtyk M12, 4-pinowy | |
| Wyjście przełączające | PNP | |
| Wyjście przełączające – szczegóły | PNP | |
| Wyjście Q imp | Wyjście impulsowe (ciąg impulsów jest zgodny ze współczynnikiem tłumienia) | |
| Wyjście Q | Wyjście przełączające (w zależności od ustawionej wartości granicznej) | |
| Funkcja wyjścia | Styk normalnie otwarty | |
| Wykonanie elektryczne | DC 4-przewodowe | |
| Zakres prędkości obrotowej, regulowany przez dwie wartości graniczne | 6 ... 12 000 impulsów/min | |
| Zakres przyspieszenia, regulowany | 0,1 ... 2 impulsy/s² | |
| Pominięcie rozruchu, regulowane | Tryb 0: pomijanie rozruchu wyłączone, Tryb 1: 0...254 s, z możliwością ustawienia, Tryb 2: do momentu osiągnięcia górnej wartości granicznej | |
| Stopień ochrony | IP67 | |
| Cechy szczególne | Czujnik prędkości obrotowej | |
| Zakres dostawy | Nakrętka mocująca, mosiądz, niklowana (2 x) | |
| Mechanika/elektryka | ||
| Napięcie zasilające | 10 V DC ... 30 V DC | |
| Tętnienia resztkowe | ≤ 10 % | |
| Spadek napięcia | ≤ 2,5 V | |
| Histereza | 5 % ... 15 % | |
| Powtarzalność | ≤ 2 % | |
| Dryft temperaturowy (Sr) | ± 10 % | |
| EMC | Wg EN 60947-5-2 | |
| Prąd stały Ia | ≤ 100 mA | |
| Zabezpieczenie przeciwzwarciowe | Tak | |
| Redukcja impulsu przy załączeniu zasilania | Tak | |
| Odporność na udary i drgania | 30 g, 11 ms/10 Hz ... 55 Hz, 1 mm | |
| Wskaźnik stanu Q imp | Dioda LED, żółta | |
| Wskaźnik stanu Q | Dioda LED, niebieska | |
| Temperatura otoczenia podczas pracy | –25 °C ... +75 °C | |
| Materiał obudowy | Mosiądz, niklowany | |
| Materiał, powierzchnia aktywna | Tworzywo sztuczne, LCP | |
| Długość obudowy | 69 mm | |
| Użyteczna długość gwintu | 52 mm | |
| Maks. moment dokręcania | ≤ 40 Nm | |
| Minimalny czas odpowiedzi | Tryb monitorowania prędkości obrotowej 50 ms Tryb monitorowania przyspieszenia 1 s |
|
| Charakterystyka bezpieczeństwa technicznego | ||
| MTTFD | 1.046 lat(a) | |
| DCavg | 0 % | |
| Interfejs komunikacyjny | ||
| Interfejs komunikacyjny | IO-Link V1.0 | |
| Interfejs komunikacyjny – szczegóły | COM2 (38,4 kBaud) | |
| Czas cyklu | 5 ms | |
| Długość danych procesowych | 16 Bit | |
| Struktura danych procesowych | 14-bitowa wartość pomiaru 1-bitowe wyjście impulsowe 1-bitowe wyjście przełączające |
|
| Ustawienie fabryczne | Tryb pracy: monitorowanie przyspieszenia Dolna/górna wartość graniczna prędkości obrotowej: 200/300 impulsów/min Wartość graniczna przyspieszenia: 1 impuls/s² Tryb pominięcia rozruchu: opóźnienie czasowe Opóźnienie czasowe: 5 s |
|
| Współczynniki redukcji | ||
| Wskazówka | Wartości mają charakter orientacyjny i mogą się różnić | |
| Stal St37 (Fe) | 1 | |
| Stal nierdzewna (V2A) | 0,8 | |
| Aluminium (Al) | 0,45 | |
| Miedź (Cu) | 0,4 | |
| Mosiądz (Ms) | 0,4 | |
| Certyfikaty | ||
| EU declaration of conformity | Tak | |
| UK declaration of conformity | Tak | |
| Moroccan declaration of conformity | Tak | |
| China-RoHS | Tak | |
| IO-Link | Tak | |
| Klasyfikacje | ||
| ECLASS 5.0 | 27270101 | |
| ECLASS 5.1.4 | 27270101 | |
| ECLASS 6.0 | 27270101 | |
| ECLASS 6.2 | 27270101 | |
| ECLASS 7.0 | 27270101 | |
| ECLASS 8.0 | 27270101 | |
| ECLASS 8.1 | 27270101 | |
| ECLASS 9.0 | 27270101 | |
| ECLASS 10.0 | 27270101 | |
| ECLASS 11.0 | 27270101 | |
| ECLASS 12.0 | 27274001 | |
| ETIM 5.0 | EC002714 | |
| ETIM 6.0 | EC002714 | |
| ETIM 7.0 | EC002714 | |
| ETIM 8.0 | EC002714 | |
| UNSPSC 16.0901 | 39122230 | |
| Dane dotyczące cła | ||
| Masa jednostkowa | 76.000 g | |
| Masa jednostkowa netto | 76 g | |
| Jednostka objętości | 28 Cubic Centimetres (cm³) | |
| Kraj pochodzenia | Węgry | |
| EAN | 4047084261398 | |
