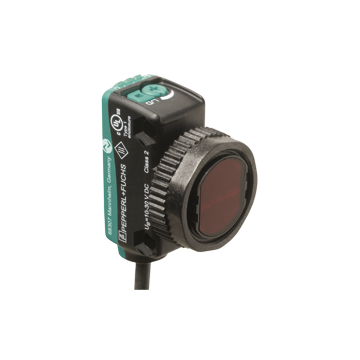

OBT250-R103-2EP-IO-1T-L-Y0330 - 267075-100330
Czujnik optyczny z triangulacją (BGE) firmy Pepperl+Fuchs, światło czerwone, 25 ... 250 mm, 1 wyjście uniwersalne Push-Pull, NO lub NC, 10 ... 30 V DC, przewód 0,3 m z gniazdem M12-4pin, -40 ... 60 ° C (-40 ... 140 ° F, IP67 / IP69 / IP69K, 1650 Hz
Produkt na zamówienie
Wysyłka:
1 tydzień gdy dostępny w PF Niemcy
867,00 zł
1 066,41 zł z podatkiem VAT
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS
Opisy produktu
Najważniejsze parametry czujnika optycznego z triangulacją (BGE) OBT250-R103-2EP-IO-1T-L-Y0330
- Miniaturowa konstrukcja z wszechstronnymi opcjami montażu
- Bezpieczne i bezbłędne wykrywanie, nawet blisko powierzchni dzięki ocenie tła
- Czujniki laserowe DuraBeam - trwałe i przydatne jak LED
- Rozszerzony zakres temperatur
-40 ° C ... 60 ° C - Wysoki stopień ochrony IP69K
- Interfejs IO-link dla danych serwisowych i procesowych
Opis produktu | ||
---|---|---|
Laserowy czujnik odbiciowy z oceną tła |
Ogólne specyfikacje | ||
---|---|---|
Zasięg wykrywania | 7 ... 250 mm | |
Minimalny zakres wykrywania | 7 ... 25 mm | |
Maksymalny zasięg wykrywania | 7 ... 250 mm | |
Zakres regulacji | 25 ... 250 mm | |
Cel referencyjny | standardowy biały, 100 mm x 100 mm | |
Źródło światła | Dioda laserowa | |
Rodzaj światła | modulowane widzialne światło czerwone | |
Znamionowe parametry lasera | ||
Klasa | LASEROWE ŚWIATŁO, NIE WSTAWIAJ SIĘ DO WIĄZKI | |
Klasa lasera | 1 | |
Długość fali | 680 nm | |
Rozbieżność wiązki | > 5 mrad d63 < 1 mm w zakresie 150 mm ... 250 mm | |
Długość impulsu | 3 µs | |
Częstotliwość powtarzania | około 13 kHz | |
max. pulse energy | 10,4 nJ | |
Różnica czarno-biała (6% / 90%) | < 5 % przy 120 mm | |
Średnica plamki świetlnej | około 1 mm przy odległości 200 mm | |
Kąt rozbieżności | około 0.3 ° | |
Limit światła otoczenia | EN 60947-5-2 40000 Lux | |
Parametry związane z bezpieczeństwem funkcjonalnym | ||
MTTF <sub> d </sub> | 560 a | |
Czas misji (T <sub> M </sub>) | 20 a | |
Pokrycie diagnostyczne (DC) | 0 % | |
Wskaźniki / środki operacyjne | ||
Wskaźnik działania | Dioda zielona: ciągłe świecenie - zasilanie włączone <br> miganie (4 Hz) - zwarcie <br> miganie z krótką przerwą (1 Hz) - tryb IO-Link | |
Wskaźnik funkcji | Żółta dioda LED: <br> stale włączony - wykryto obiekt - stale wyłączony - obiekt nie został wykryty | |
Elementy sterujące | Przełącznik zmiany jasności / ciemności | |
Elementy sterujące | Regulator zasięgu wykrywania | |
Specyfikacje elektryczne | ||
Napięcie robocze | 10 ... 30 V DC | |
Marszczyć | max. 10% | |
Prąd zasilania bez obciążenia | < 20 mA przy napięciu zasilania 24 V. | |
Klasa ochrony | III | |
Interfejs | ||
Typ interfejsu | IO-Link (przez C / Q = styk 4) | |
Profil urządzenia | Inteligentny czujnik | |
Szybkość transmisji | COM 2 (38,4 kBaud) | |
Wersja IO-Link | 1.1 | |
Min. czas cyklu | 2,3 ms | |
Szerokość danych procesowych | Dane procesowe wejście 1 Bit <br> Dane procesowe wyjście 2 Bit | |
Obsługa trybu SIO | tak | |
Identyfikator urzadzenia | 0x110705 (1115909) | |
Kompatybilny typ portu głównego | A | |
Wyjście | ||
Rodzaj przełączania | Rodzaj przełączania czujnika jest ustawialny. Domyślne ustawienie to: <br> C / Q - Pin4: NPN normalnie otwarty / zapalony, PNP normalnie zamknięty / ciemny, IO-Link <br> / Q - Pin2: NPN normalnie zamknięty / ciemny, PNP normalnie otwarty / włączony | |
Wyjście sygnału | 2 wyjścia push-pull (4 w 1), zabezpieczone przed zwarciem, zabezpieczone przed odwrotną polaryzacją, zabezpieczone przed przepięciem | |
Napięcie przełączania | max. 30 V DC | |
Prąd przełączania | max. 100 mA, obciążenie rezystancyjne | |
Kategoria użytkowania | DC-12 and DC-13 | |
Spadek napięcia | ? 1,5 V DC | |
Częstotliwość przełączania | 1650 Hz | |
Czas odpowiedzi | 300 µs | |
Dostosowanie | ||
Interfejs komunikacyjny | IEC 61131-9 | |
Standard produktu | EN 60947-5-2 | |
Bezpieczeństwo lasera | IEC 60825-1: 2007 | |
Aprobaty i certyfikaty | ||
Aprobata UL | E87056, wymieniony na liście cULus, zasilacz klasy 2, typ 1 | |
Zatwierdzenie FDA | IEC 60825-1: 2007 Zgodny z 21 CFR 1040.10 i 1040.11, z wyjątkiem odchyleń zgodnie z obwieszczeniem dotyczącym lasera nr 50 z dnia 24 czerwca 2007 r. | |
Warunki otoczenia | ||
Temperatura otoczenia | -40 ... 60 ° C (-40 ... 140 ° F), kabel stały <br> -25 ... 60 ° C (-13 ... 140 ° F), kabel ruchomy nieodpowiedni do łańcuchów przenośników | |
Temperatura przechowywania | -40 ... 70 ° C (-40 ... 158 ° F) | |
Specyfikacja mechaniczna | ||
Szerokość obudowy | 15 mm | |
Wysokość obudowy | 36,5 mm | |
Głębokość obudowy | 26.7 mm | |
Stopień ochrony | IP67 / IP69 / IP69K | |
Podłączenie | Kabel stały 300 mm z 4-pinowym złączem M12 x 1 | |
Materiał | ||
Obudowa | PC (poliwęglan) | |
Osłona optyki | PMMA | |
Masa | około 17 g | |
Długość kabla | 0,3 m |
