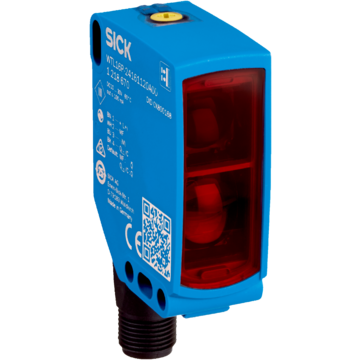

WTB16I-24161120A00 - 1222706
Fotoprzekaźnik odbiciowy SICK, zasięg 10–400 mm, tłumienie tła, światło podczerwone, Push-Pull, IO-Link, ustawienie fabryczne 400 mm, kompaktowa obudowa VISTAL, ochrona IP66/67/69.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-3 tygodnie
Gwarancja
12
Producent
SICK
Opisy produktu
Fotoprzekaźniki, W16, WTB16I-24161120A00, Zasięg min./maks.: 10 mm / 400 mm, Zasada działania: Fotoprzekaźnik odbiciowy, Szczegóły zasady działania: Tłumienie tła, Wyjście przełączające: Push-Pull: PNP/NPN, Tryb przełączania: Załączany na jasno/ciemno, Typ przyłącza: Wtyk M12, 4-pinowy, Nadajnik światła: LED, Rodzaj światła: Światło podczerwone, Materiał obudowy: VISTAL®, Rodzaj ustawiania: IO-Link, Interfejs komunikacyjny: IO-Link V1.1, Smart Sensor: Enhanced Sensing, Efficient Communication, Smart Task, Oznaczenie Smart Task: Logika podstawowa, Cechy szczególne: Ustawienie fabryczne: zasięg 400 mm, Element przyciskowo-obrotowy dezaktywowany, Korpus: Prostopadłościenny
| Cechy | ||
|---|---|---|
| Zasada działania | Fotoprzekaźnik odbiciowy | |
| Szczegóły zasady działania | Tłumienie tła | |
| Zasięg wykrywania | ||
| Minimalny zasięg | 10 mm | |
| Maks. zasięg wykrywania | 400 mm | |
| Ustawiona domyślnie wartość progowa przełączania | 400 mm | |
| Obiekt referencyjny | Obiekt o współczynniku remisji 90% (odpowiada wzorcowi bieli wg DIN 5033) | |
| Wiązka transmisyjna | ||
| Nadajnik światła | LED | |
| Rodzaj światła | Światło podczerwone | |
| Kształt plamki świetlnej | Punktowe | |
| Rozmiar plamki świetlnej (odległość) | Ø 12 mm (800 mm) | |
| Maksymalne rozproszenie wiązki światła nadajnika wokół znormalizowanej osi nadawania (kąt odchylenia ukierunkowania) | < +/- 1,0° (przy TU = +23°C) | |
| Parametry LED | ||
| Referencja normatywna | EN 62471:2008-09 | IEC 62471:2006, modyfikowane | |
| Oznaczenie grupy ryzyka LED | Dowolna grupa | |
| Długość fali | 850 nm | |
| Średnia trwałość użytkowa | 100 000 h przy TU = +25°C | |
| Rodzaj ustawiania | ||
| IO-Link | Do ustawiania parametrów czujnika oraz funkcji Smart Task | |
| Wskaźnik | ||
| Niebieska LED | BluePilot: wskaźnik zasięgu | |
| Dioda LED, zielona | Wskaźnik stanu Stale wł.: zasilanie włączone Miga: tryb IO-Link |
|
| Żółta LED | Status odbioru światła Stale wł.: obiekt obecny Stale wył.: brak obiektu |
|
| Cechy szczególne | Ustawienie fabryczne: zasięg 400 mm Element przyciskowo-obrotowy dezaktywowany |
|
| Charakterystyka bezpieczeństwa technicznego | ||
| MTTFD | 626 lat(a) | |
| DCavg | 0% | |
| TM (okres użytkowania) | 20 lat(a) | |
| Interfejs komunikacyjny | ||
| IO-Link | ||
| Prędkość przesyłania danych | COM2 (38,4 kBaud) | |
| Czas cyklu | 2,3 ms | |
| Długość danych procesowych | 16 Bit | |
| Struktura danych procesowych | Bit 0 = sygnał przełączający QL1 Bit 1 = sygnał przełączający QL2 Bit 2 ... 15 = puste |
|
| VendorID | 26 | |
| DeviceID HEX | 0x800193 | |
| DeviceID DEC | 8389011 | |
| Kompatybilny typ portu Master | A | |
| Tryb SIO – wsparcie | Tak | |
| Instalacja elektryczna | ||
| Napięcie zasilające UB | 10 V DC ... 30 V DC | |
| Tętnienia resztkowe | ≤ 5 Vss | |
| Kategoria użytkowa | DC-12 (Wg EN 60947-5-2) DC-13 (Wg EN 60947-5-2) |
|
| Pobór prądu | ≤ 30 mA, bez obciążenia. Przy UB = 24 V | |
| Klasa ochrony | III | |
| Wyjście cyfrowe | ||
| Liczba | 2 (Komplementarne) | |
| Rodzaj | Push-Pull: PNP/NPN | |
| Tryb przełączania | Załączany na jasno/ciemno | |
| Napięcie sygnału PNP wysoki/niski | Ok. UV –2,5 V / 0 V | |
| Napięcie sygnału NPN wysoki/niski | Ok. UB / < 2,5 V | |
| Prąd wyjściowy Imaks. | ≤ 100 mA | |
| Układy zabezpieczające wyjścia | Zabezpieczenie przed zamianą biegunów Zabezpieczone przed przetężeniami i zwarciem |
|
| Czas odpowiedzi | ≤ 500 µs | |
| Dokładność powtarzalności (czas odpowiedzi) | 150 µs | |
| Częstotliwość przełączania | 1.000 Hz | |
| Przyporządkowanie styków/żył | ||
| Funkcja styku 4/czarny (BK) | Wyjście cyfrowe, załączane przez światło, obiekt obecny → wyjście QL1 HIGH; komunikacja IO-Link C | |
| Funkcja styku 4/czarny (BK) – szczegóły | Funkcja styku 4 czujnika z możliwością konfiguracji Dalsze możliwości ustawień za pośrednictwem IO-Link |
|
| Funkcja styku 2/biały (WH) | Wyjście cyfrowe, załączane przez ciemność, obiekt obecny → wyjście ǬL1 LOW | |
| Funkcja styku 2/biały (WH) – szczegóły | Funkcja styku 2 czujnika z możliwością konfiguracji Dalsze możliwości ustawień za pośrednictwem IO-Link |
|
| Mechanika | ||
| Korpus | Prostopadłościenny | |
| Wymiary (szer. x wys. x głęb.) | 20 mm x 55,7 mm x 42 mm | |
| Przyłącze | Wtyk M12, 4-pinowy | |
| Materiał | ||
| Obudowa | Tworzywo sztuczne, VISTAL® | |
| Szyba przednia | Tworzywo sztuczne, PMMA | |
| Wtyk | Tworzywo sztuczne, VISTAL® | |
| Masa | Ok. 50 g | |
| Maks. moment dokręcenia śrub mocujących | 1,3 Nm | |
| Dane dotyczące otoczenia | ||
| Stopień ochrony | IP66 (EN 60529) IP67 (EN 60529) IP69 (EN 60529) |
|
| Temperatura otoczenia podczas pracy | –40 °C ... +60 °C | |
| Temperatura otoczenia podczas przechowywania | –40 °C ... +75 °C | |
| Odporność na wstrząsy | 50 g, 11 ms (25 udarów dodatnich i 25 ujemnych na oś, dla osi X, Y, Z, łącznie 150 udarów (EN60068-2-27)) 50 g, 6 ms (5 000 udarów dodatnich i 5 000 ujemnych na oś, dla osi X, Y, Z, łącznie 30 000 udarów (EN60068-2-27)) |
|
| Odporność na drgania | 10 Hz ... 2.000 Hz (Amplituda 0,5 mm/10 g, 20 sweeps na oś, dla osi X, Y, Z, 1 oktawa/min, (EN60068-2-6)) | |
| Wilgotność powietrza | 35 % ... 95 %, względna wilgotność powietrza (bez nalotu) | |
| Kompatybilność elektromagnetyczna (EMC) | EN 60947-5-2 | |
| Odporność na działanie środków czyszczących | ECOLAB | |
| Nr pliku UL | NRKH.E181493 & NRKH7.E181493 | |
| Smart Task | ||
| Oznaczenie Smart Task | Logika podstawowa | |
| Funkcja logiczna | Bezpośrednie I LUB Okno Histereza |
|
| Funkcja timera | Dezaktywowany Opóźnienie przy włączaniu Opóźnienie wyłączenia Opóźnienie włączenia i wyłączenia Impuls (One Shot) |
|
| Inwerter | Tak | |
| Częstotliwość przełączania | SIO Logic: 800 Hz IOL: 650 Hz |
|
| Czas odpowiedzi | SIO Logic: 600 µs IOL: 750 µs |
|
| Powtarzalność | SIO Logic: 300 µs IOL: 400 µs |
|
| Sygnał przełączający | ||
| Sygnał przełączający QL1 | Wyjście przełączające | |
| Sygnał przełączający ǬL1 | Wyjście przełączające | |
| Diagnostyka | ||
| Status urządzenia | Tak | |
| Quality of teach | Tak | |
| Certyfikaty | ||
| EU declaration of conformity | Tak | |
| UK declaration of conformity | Tak | |
| ACMA declaration of conformity | Tak | |
| Moroccan declaration of conformity | Tak | |
| China-RoHS | Tak | |
| certyfikat ECOLAB | Tak | |
| Certyfikat cULus | Tak | |
| IO-Link | Tak | |
| Certyfikat bezpieczeństwa fotobiologicznego (DIN EN 62471) | Tak | |
| Klasyfikacje | ||
| ECLASS 5.0 | 27270904 | |
| ECLASS 5.1.4 | 27270904 | |
| ECLASS 6.0 | 27270904 | |
| ECLASS 6.2 | 27270904 | |
| ECLASS 7.0 | 27270904 | |
| ECLASS 8.0 | 27270904 | |
| ECLASS 8.1 | 27270904 | |
| ECLASS 9.0 | 27270904 | |
| ECLASS 10.0 | 27270904 | |
| ECLASS 11.0 | 27270904 | |
| ECLASS 12.0 | 27270903 | |
| ETIM 5.0 | EC002719 | |
| ETIM 6.0 | EC002719 | |
| ETIM 7.0 | EC002719 | |
| ETIM 8.0 | EC002719 | |
| UNSPSC 16.0901 | 39121528 | |
| Dane dotyczące cła | ||
| Masa jednostkowa | 69.800 g | |
| Masa jednostkowa netto | 69.8 g | |
| Jednostka objętości | 325 Cubic Centimetres (cm³) | |
| Kraj pochodzenia | Niemcy | |
| EAN | 4047084448515 | |
