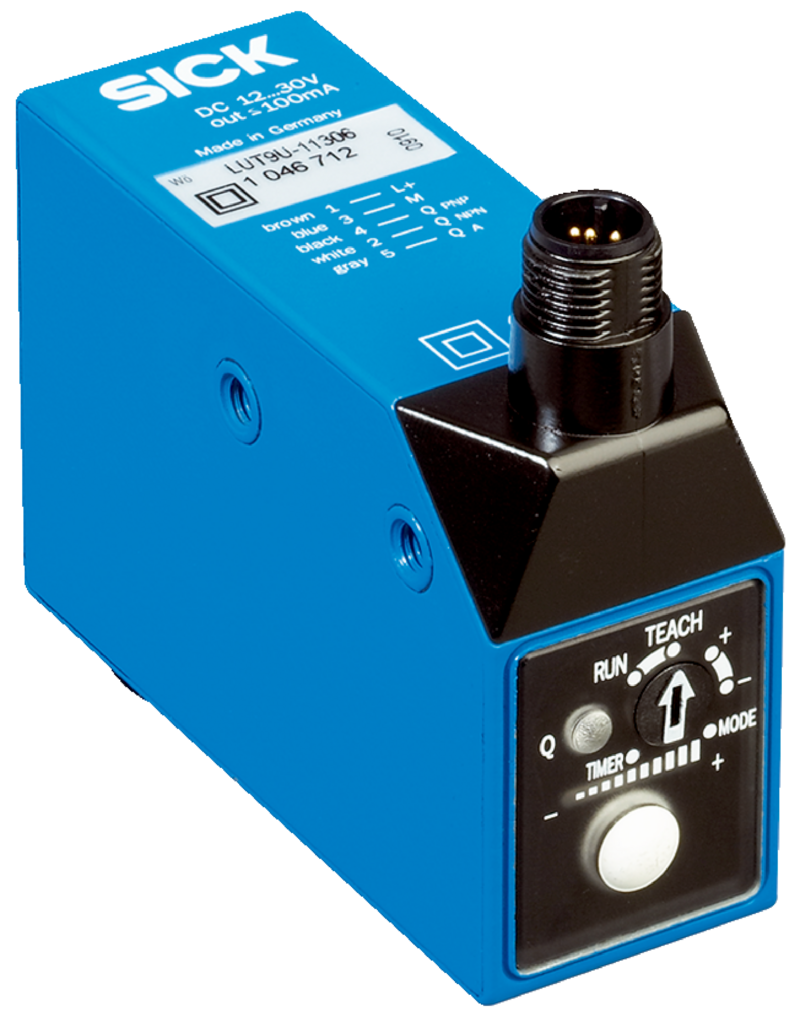

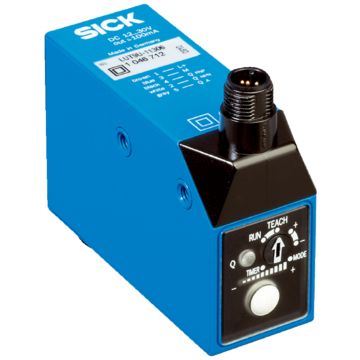

LUT9U-12206 - 1046749
Czujnik luminescencji SICK z LED UV, zasięg do 20 mm, plamka 3x9 mm, pionowa plamka, wyjścia PNP/NPN, Teach-in, wylot światła zmienny, IP67, metalowa obudowa.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-3 tygodnie
Gwarancja
12
Producent
SICK
Opisy produktu
Czujniki luminescencji, LUT9, LUT9U-12206, Nadajnik światła: LED, UV, Interfejs komunikacyjny: -, Zasięg odczytu: 20 mm, Wyjście przełączające: PNP, NPN, Tryb przełączania: Załączany przez światło, Rozmiar plamki świetlnej: 3 mm x 9 mm, Położenie plamki świetlnej: Pionowo, Wylot światła: Dłuższy i krótszy bok, zamiennie, Typ przyłącza – szczegóły: Wtyk M12, 5-biegunowy
| Cechy | ||
|---|---|---|
| Wymiary (szer. x wys. x głęb.) | 30,4 mm x 53 mm x 80 mm | |
| Zasięg odczytu | 20 mm | |
| Kształt obudowy | Duży | |
| Zakres pracy | 10 mm ... 40 mm | |
| Nadajnik światła | LED, UV | |
| Długość fali | 375 nm | |
| Wylot światła | Dłuższy i krótszy bok, zamiennie | |
| Rozmiar plamki świetlnej | 3 mm x 9 mm | |
| Położenie plamki świetlnej | Pionowo | |
| Filtrowanie przy odbiorze | ≤ 420 nm | |
| Zakres odbioru | 450 nm ... 750 nm | |
| Rodzaj ustawiania | Przycisk Teach-in | |
| Konfiguracja Teach-in | 2-punktowa statyczna konfiguracja Teach-in z ręczną regulacją dokładną | |
| Funkcja wyjścia | Załączany przez światło | |
| Mechanika/elektryka | ||
| Napięcie zasilające | 10 V DC ... 30 V DC | |
| Tętnienia resztkowe | < 5 Vss | |
| Pobór prądu | < 100 mA | |
| Częstotliwość przełączania | 0,5 kHz, 2,5 kHz, 6,5 kHz Nastawne |
|
| Czas odpowiedzi | 1 ms, 200 µs, 75 µs | |
| Wyjście przełączające | PNP, NPN | |
| Wyjścia przełączającego (napięcie) | PNP: HIGH = UV ≤ 2 V / LOW ok. 0 V NPN: HIGH = ok. UV / LOW ≤ 2 V |
|
| Tryb przełączania | Załączany przez światło | |
| Wyjście analogowe | 0 mA ... 13 mA | |
| Prąd wyjściowy Imaks. | 100 mA | |
| Poziom czasu | Switch-off delay, 0 ms / 10 ms / 20 ms, adjustable (0 ms = default) | |
| Typ przyłącza | Wtyk M12, 5-biegunowy | |
| Klasa ochrony | II | |
| Układy zabezpieczające | Przyłącza UV z zabezpieczeniem przed zmianą polaryzacji Wyjście Q chronione przed zwarciem Tłumienie impulsów zakłócających |
|
| Stopień ochrony | IP67 | |
| Masa | 400 g | |
| Materiał obudowy | Cynkowy odlew ciśnieniowy | |
| Dane dotyczące otoczenia | ||
| Temperatura otoczenia podczas pracy | –10 °C ... +55 °C | |
| Temperatura otoczenia podczas przechowywania | –25 °C ... +75 °C | |
| Odporność na udary | Wg IEC 60068 | |
| Certyfikaty | ||
| EU declaration of conformity | Tak | |
| UK declaration of conformity | Tak | |
| ACMA declaration of conformity | Tak | |
| Moroccan declaration of conformity | Tak | |
| China-RoHS | Tak | |
| Bezpieczeństwa fotobiologicznego (IEC EN 62471) | Tak | |
| Klasyfikacje | ||
| ECLASS 5.0 | 27270908 | |
| ECLASS 5.1.4 | 27270908 | |
| ECLASS 6.0 | 27270908 | |
| ECLASS 6.2 | 27270908 | |
| ECLASS 7.0 | 27270908 | |
| ECLASS 8.0 | 27270908 | |
| ECLASS 8.1 | 27270908 | |
| ECLASS 9.0 | 27270908 | |
| ECLASS 10.0 | 27270908 | |
| ECLASS 11.0 | 27270908 | |
| ECLASS 12.0 | 27270908 | |
| ETIM 5.0 | EC001822 | |
| ETIM 6.0 | EC001822 | |
| ETIM 7.0 | EC001822 | |
| ETIM 8.0 | EC001822 | |
| UNSPSC 16.0901 | 39121528 | |
| Dane dotyczące cła | ||
| Masa jednostkowa | 0.352 kg | |
| Masa jednostkowa netto | 0.352 kg | |
| Jednostka objętości | 416 Cubic Centimetres (cm³) | |
| Kraj pochodzenia | Niemcy | |
| EAN | 4047084204739 | |
