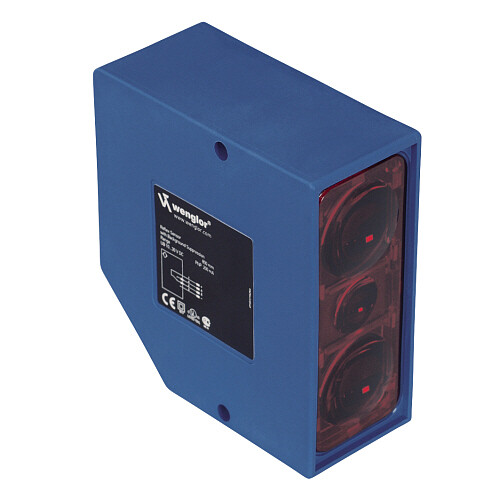

HT77MGV80
Czujnik optyczny do pomiaru odległości firmy Wenglor, zakres pomiarowy = 1000 mm, rozdzielczość = zmienna, wyjście analogowe, liniowość = 5 %, 18...30 V DC, konektor M12-8 pin, IP67
Produkt na zamówienie
Wysyłka:
1 tydzień
358,00 €
440,34 € z podatkiem VAT
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień
Gwarancja
24
Producent
Opisy produktu
- Cyfrowy, analogowy i sygnał na wyjściu błędu
- Możliwe testowanie Go / No-Go
- Światło podczerwone
- Zasada potrójnej korekcji wiązki
Czujniki te są wyposażone w wyjście analogowe, a także wyjście cyfrowe. Górne i dolne punkty przełączania wyjścia cyfrowego można regulować za pomocą dwóch potencjometrów. Wyjście cyfrowe jest aktywowane, gdy obiekt znajduje się w zdefiniowanym w ten sposób oknie.
| Parametry optyki | ||
|---|---|---|
| Zakres roboczy | 300...1300 mm | |
| Zakres pomiarowy | 800 mm | |
| Zakres pomiarowy | 1000 mm | |
| Rozdzielczość | zobacz tabele nr. 1 | |
| Liniowość | 5 % | |
| Histereza przełączania | 50 mm | |
| Rodzaj światła | Światło podczerwone | |
| Długość fali | 880 nm | |
| Żywotność (T = +25 °C) | 100000 h | |
| Grupa ryzyka (EN 62471) | 1 | |
| Max. natężenie światła otoczenia | 10000 Lux | |
| Średnica plamki świetlnej | zobacz tabele nr. 1 | |
| Dane elektryczne | ||
| Zasilanie | 18...30 V DC | |
| Konsumpcja (Ub = 24 V) | < 50 mA | |
| Częstotliwość graniczna | 50 Hz | |
| Czas odpowiedzi | 10 ms | |
| Dryft temperaturowy | 500 µm/K | |
| Zakres temperatury | -10...60 °C | |
| Spadek napięcia na wyjściu | < 2,5 V | |
| PNP max. prąd przełączania | 200 mA | |
| Błąd spadek napięcia wyjściowego | < 2,5 V | |
| PNP Error max. prąd przełączania | 200 mA | |
| Wyjście analogowe | 0...10 V | |
| Wyjście analogowe rozdzielczość | 500 µA | |
| Zabezpieczenie przed zwarciem | tak | |
| Zabezpieczenie przed odwrotną polaryzacją | tak | |
| Ochrona przed przeciążeniem | tak | |
| Klasa ochrony | III | |
| Dane mechaniczne | ||
| Materiał obudowy | Tworzywo | |
| Stopień ochrony IP | IP67 | |
| Podłączenie | konektor M12-8 pin | |
| Wyjście | ||
| Wyjście błędu | tak | |
| PNP NO | tak | |
| Wyjście analogowe | tak | |
