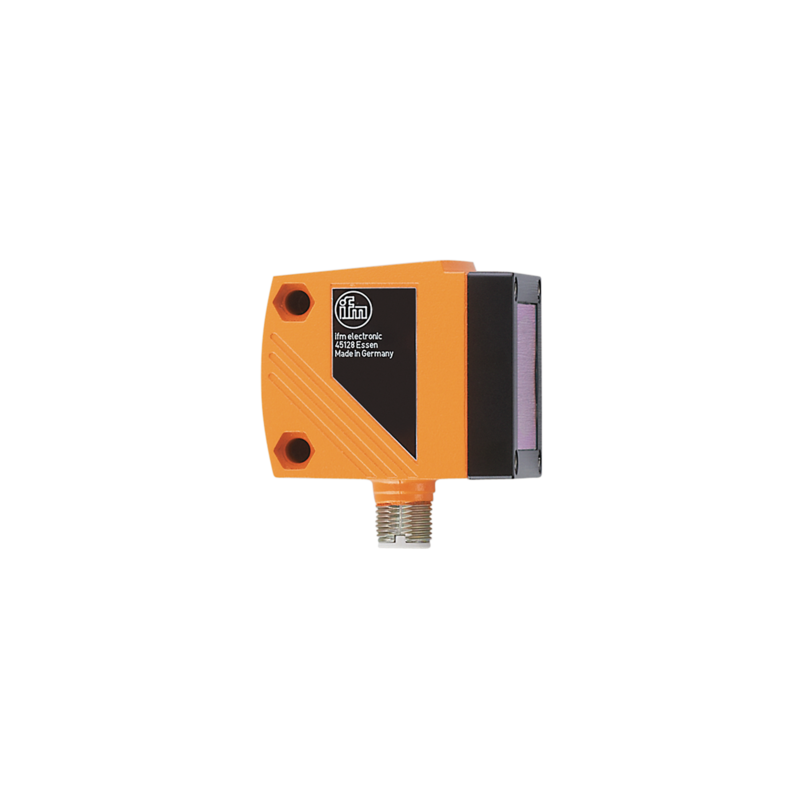

O1D300 - O1DLF3KG/IO-LINK
Dalmierz laserowy firmy IFM, obudowa kostkowa 59 x 42 x 52 mm, sn= 0,2 … 10 m, 2 x PNP / NO + NC, IO-Link, 4 ... 20 mA / 0 … 10 V, zasilanie 18-30 VDC, konektor M12
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
Opisy produktu
- Niezawodny optyczny pomiar poziomu o dużych zasięgach do 9,8 m
- Skalowalny zakres pomiarowy i funkcja okien
- Dwa wyjścia przełączające, z których jedno można skonfigurować jako analogowe
- Szeroka gama elementów do szybkiego montażu i dokładnej, drobnej regulacji
- Doskonały stosunek ceny do wydajności
| Cechy produktu | ||
|---|---|---|
| Klasa ochrony laserowej | 2 | |
| Obudowa | prostopadłościan | |
| Dane elektryczne | ||
| Napięcie zasilania [V] | 18...30 DC; (supply class 2 zgodnie z cULus) | |
| Pobór prądu [mA] | < 150 | |
| Klasa ochrony | III | |
| Zabezpieczenie przed odwrotną polaryzacją | tak | |
| Typ. czas życia [h] | 50000 | |
| Zasada pomiaru | optyczny | |
| Wejścia / wyjścia | ||
| Liczba wejść i wyjść | Liczba wyjść binarnych: 2; Liczba wyjść analogowych: 1 | |
| Wyjścia | ||
| Łączna liczba wyjść | 2 | |
| Wykonanie elektryczne | PNP | |
| Liczba wyjść binarnych | 2 | |
| Funkcja wyjścia | normalnie otwarte / zamknięte; (programowalny) | |
| Maks. prąd obciążenia na wyjście [mA] | 200 | |
| Liczba wyjść analogowych | 1 | |
| Analogowe wyjście prądowe [mA] | 4...20; (IEC 61131-2) | |
| Maks. obciążenie [Ω] | 250 | |
| Analogowe wyjście napięciowe [V] | 0...10; (IEC 61131-2) | |
| Min. rezystancja obciążenia [Ω] | 5000 | |
| Zabezpieczenie przed zwarciem | tak | |
| Typ zabezpieczenia przed zwarciem | impulsowe | |
| Zabezpieczenie przed przeciążeniem | tak | |
| Strefa działania | ||
| Maks. szerokość plamki świetlnej [mm] | 15 | |
| Maks. wysokość plamki światła [mm] | 15 | |
| Rozmiary plamki światlnej odnoszą się do | 10 m | |
| Tłumienie tła [m] | 10...100 | |
| Zakres pomiaru / nastaw | ||
| Zakres pomiarowy [m] | 0,2...10; (biały papier 200 x 200 mm 90% reemisji) | |
| Częstotliwość próbkowania [Hz] | 1...33 | |
| Interfejsy | ||
| Interfejs komunikacyjny | IO-Link | |
| Typ transmisji | COM2 (38,4 kBaud) | |
| IO-Link Revision | 1.1 | |
| Norma SDCI | IEC 61131-9 | |
| Profil | Smart Sensor: Sensor Identification; Binary Data Channel; Process Value; Sensor Diagnosis | |
| SIO tryb | tak | |
| Wymagany typ portu master | A | |
| Ilość danych analogowych | 2 | |
| Ilość danych binarnych | 2 | |
| Min.czas cyklu procesu [ms] | 6 | |
| Obsługiwane DeviceID | ||
| Typ działania | DeviceID | |
| domyślnie | 813 | |
| Warunki pracy | ||
| Temperatura otoczenia [°C] | -10...60 | |
| Ochrona | IP 67 | |
| Testy / dopuszczenia | ||
| EMC | ||
| EN 60947-5-2 | ||
| Klasa ochrony laserowej | 2 | |
| Uwagi dotyczące ochrony lasera | ||
| Uwaga: | światło laserowe | |
| Moc: | <= 4,0 mW | |
| Długość fali: | 650 nm | |
| puls: | 1,3 ns | |
| Nie wolno patrzyć w żródło w światło. | ||
| Unikaj ekspozycji na światło lasera. | ||
| klasa laserowa: | 2 | |
| EN / IEC60825-1:2007 | ||
| EN / IEC60825-1:2014 | ||
| Zgodnie z 21 CFR 1040 z wyjątkiem odchyleń zgodnie z ostrzeżeniem o laserze nr 50, z czerwca 2007. | ||
| MTTF [lata] | 107 | |
| Dane mechaniczne | ||
| Waga [g] | 325,5 | |
| Obudowa | prostopadłościan | |
| Wymiary [mm] | 59 x 42 x 52 | |
| Materiał | obudowa: cynk odlewany ciśnieniowo; szybka przednia: szkło; okno LED: PC | |
| Umiejscowienie soczewki | soczewki z boku | |
| Wyświetlacze / elementy robocze | ||
| Wyświetlacz | ||
| Stan wyjścia | 2 x LED, kolor żółty | |
| działanie | LED, kolor zielony | |
| Odległość, programowalny | wyświetlacz alfanumeryczny, 4-cyfrowy | |
| Akcesoria | ||
| Akcesoria (opcjonalne) | Szybka ochronna, E21133 | |
| Uwagi | ||
| Uwagi | Napięcie eksplatacji "supply class 2" zgodnie z cULus | |
| Sztuk w opakowaniu | 1 szt. | |
| Połączenie elektryczne | ||
| Podłączenie | Konektor: 1 x M12; kodowanie: A | |
