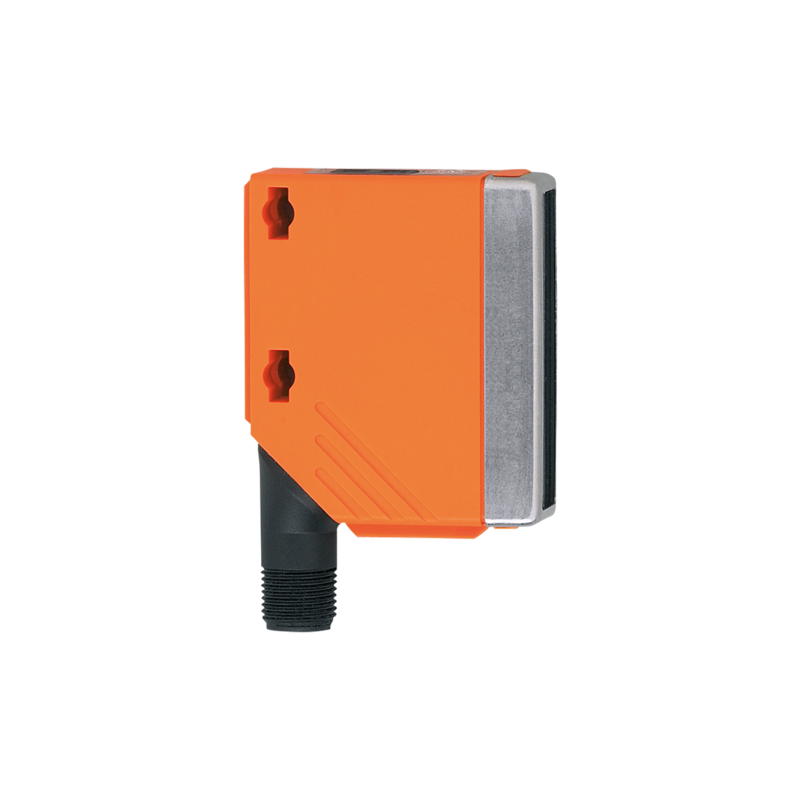

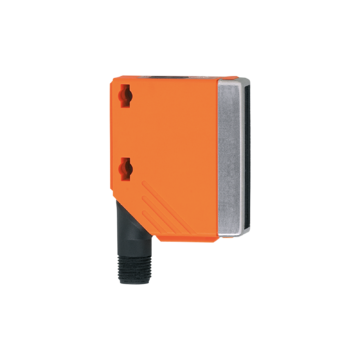

O5D159 - O5DLCPKG/IR/US
Dalmierz laserowy firmy IFM, obudowa kostkowa 56 x 18 x 46 mm, PNP/ NO + NC, Io-Link, zakres pomiarowy 0,03 ... 2 m, laser klasa 1, IP67, podłączenie konektor M12, wyświetlacz cyfrowy
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2 tygodnie
Gwarancja
24
Producent
Opisy produktu
- Bardzo długi zasięg dzięki pomiarowi czasu przelotu
- Niezawodna eliminacja tła i wykrywanie niezależnie od koloru
- Z wyświetlaczem i przyciskami do dokładnego nastawiania punktu przełączania
- Laser klasy 1 zgodny z wymaganiami branży motoryzacyjnej
- Niezawodne wykrywanie powierzchni połyskujących
| Cechy produktu | ||
|---|---|---|
| Rodzaj światła | podczerwień | |
| Klasa ochrony laserowej | 1 | |
| Obudowa | prostopadłościan | |
| Aplikacja | ||
| Konstrukcja | Tłumienie tła | |
| Dane elektryczne | ||
| Napięcie zasilania [V] | 10...30 DC, (supply class 2 zgodnie z cULus) | |
| Pobór prądu [mA] | <, 75, (24 V) | |
| Klasa ochrony | III | |
| Zabezpieczenie przed odwrotną polaryzacją | tak | |
| Rodzaj światła | podczerwień | |
| Długość fali [nm] | 850 | |
| Typ. czas życia [h] | 50000 | |
| Wejścia / wyjścia | ||
| Liczba wejść i wyjść | Liczba wyjść binarnych: 2 | |
| Wyjścia | ||
| Łączna liczba wyjść | 2 | |
| Wykonanie elektryczne | PNP | |
| Liczba wyjść binarnych | 2 | |
| Funkcja wyjścia | normalnie otwarte / zamknięte, (komplementarny) | |
| Maks. prąd obciążenia na wyjście [mA] | 100 | |
| Częstotliwość przełączania DC [Hz] | 11 | |
| Zabezpieczenie przed zwarciem | tak | |
| Typ zabezpieczenia przed zwarciem | impulsowe | |
| Zabezpieczenie przed przeciążeniem | tak | |
| Strefa działania | ||
| Maks. średnica plamki światła [mm] | 5 | |
| Rozmiary plamki światlnej odnoszą się do | 2 m | |
| Histereza zakresu detekcji [%] | <, 16 | |
| Uwaga dotycząca histerezy zakresu monitorowania | czarny 6 % reemisji | |
| Tłumienie tła: dostępne | tak | |
| Tłumienie tła [m] | <, 19,2 | |
| Zakres pomiaru / nastaw | ||
| Zakres pomiarowy [m] | 0,03...2 | |
| Częstotliwość próbkowania [Hz] | 33 | |
| Interfejsy | ||
| Interfejs komunikacyjny | IO-Link | |
| Typ transmisji | COM2 (38,4 kBaud) | |
| IO-Link Revision | 1.1 | |
| Norma SDCI | IEC 61131-9 | |
| Profil | Smart Sensor: Sensor Identification, Binary Data Channel, Process Value, Sensor Diagnosis | |
| SIO tryb | tak | |
| Ilość danych analogowych | 1 | |
| Ilość danych binarnych | 1 | |
| Min.czas cyklu procesu [ms] | 6,6 | |
| Warunki pracy | ||
| Temperatura otoczenia [°C] | -25...60 | |
| Uwaga dot. temperatury otoczenia | przy t <, -10 °C konieczny jest czas nagrzewania, w czasie którego laser jest wyłączony | |
| Ochrona | IP67 | |
| Maks. odporność na oświetlenie zewnętrzne [klx] | 8, (na obiekcie) | |
| Testy / dopuszczenia | ||
| EMC | ||
| EN 60947-5-2 | ||
| Klasa ochrony laserowej | 1 | |
| Uwagi dotyczące ochrony lasera | ||
| Uwaga: | światło laserowe | |
| klasa laserowa: | 1 | |
| EN / IEC60825-1:2007 | ||
| EN / IEC60825-1:2014 | ||
| Zgodnie z 21 CFR 1040 z wyjątkiem odchyleń zgodnie z ostrzeżeniem o laserze nr 50, z czerwca 2007. | ||
| MTTF [lata] | 203 | |
| Dopuszczenie UL | ||
| Ta | -25...60 °C | |
| Typ obudowy | Type 1 | |
| Zasilanie | Class 2 | |
| Numer UL | E174191 | |
| Dane mechaniczne | ||
| Waga [g] | 84,4 | |
| Obudowa | prostopadłościan | |
| Wymiary [mm] | 56 x 18,2 x 46,8 | |
| Materiał | obudowa: PA, Ramka frontowa: stal kwasoodporna, przyciski: TPU, soczewka: PMMA | |
| Umiejscowienie soczewki | soczewki z boku | |
| Wyświetlacze / elementy robocze | ||
| Wyświetlacz | ||
| Stan wyjścia | LED, kolor żółty | |
| działanie | LED, kolor zielony | |
| Wyświetlacz | wyświetlacz alfanumeryczny, 3-cyfrowy | |
| Jednostka wyświetlana | cm | |
| Uwagi | ||
| Sztuk w opakowaniu | 1 szt. | |
| Połączenie elektryczne | ||
| Podłączenie | Konektor: 1 x M12, kodowanie: A | |
