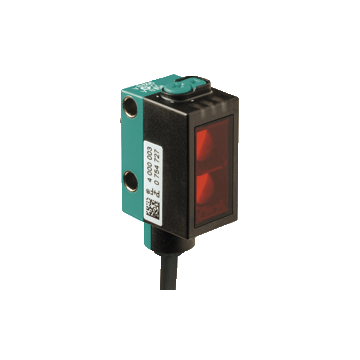

OMT100-R101-2EP-IO-0,3M-V1 - 267075-100092
Czujnik pomiarowy odległości firmy Pepperl+Fuchs, zakres 40 ... 100 mm, rozdzielczość 0,1 mm, błąd liniowy ± 0,75 %, zasilanie 10 ... 30 V DC, przewód 0,3 m z gniazdem M12-4pin, IP67 / IP68 / IP69K, 2 wyjścia uniwersalne Push-Pull
Produkt na zamówienie
Wysyłka:
1 tydzień gdy dostępny w PF Niemcy
1 621,00 zł
1 993,83 zł z podatkiem VAT
Parametry produktu
Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
Opisy produktu
Najważniejsze parametry czujnika pomiarowego odległości OMT100-R101-2EP-IO-0,3M-V1
- Miniaturowa konstrukcja z wszechstronnymi opcjami montażu
- Zajmujące mało miejsca czujniki odległości w małej, znormalizowanej konstrukcji
- Technologia Multi Pixel (MPT) - dokładna i precyzyjna ocena sygnału
- Interfejs IO-link dla danych serwisowych i procesowych
Opis produktu | ||
---|---|---|
Czujnik odległości, zasięg detekcji 100 mm, czerwone światło, zmierzona wartość przez IO-Link, 2 x wyjście push-pull, stały kabel z wtyczką M12 |
Ogólne specyfikacje | ||
---|---|---|
Zakres pomiaru | 40 ... 100 mm | |
Cel referencyjny | standardowy biały, 100 mm x 100 mm | |
Źródło światła | LED | |
Rodzaj światła | modulowane widzialne światło czerwone | |
Etykietowanie grup ryzyka LED | grupa zwolniona | |
Odchylenie kątowe | max. +/- 1,5 ° | |
Średnica plamki świetlnej | około 8 mm przy odległości 100 mm | |
Kąt rozbieżności | 4 ° | |
Limit światła otoczenia | EN 60947-5-2 : 30000 Lux | |
Rozdzielczość | 0,1 mm | |
Parametry związane z bezpieczeństwem funkcjonalnym | ||
MTTF <sub> d </sub> | 600 a | |
Czas misji (T <sub> M </sub>) | 20 a | |
Pokrycie diagnostyczne (DC) | 0 % | |
Wskaźniki / środki operacyjne | ||
Wskaźnik działania | Dioda zielona: ciągłe świecenie - zasilanie włączone <br> miganie (4 Hz) - zwarcie <br> miganie z krótką przerwą (1 Hz) - tryb IO-Link | |
Wskaźnik funkcji | Żółta dioda LED: <br> ciągłe włączenie - przełącznik wyjścia aktywny <br> ciągłe wyłączenie - przełącznik wyjścia nieaktywny | |
Elementy sterujące | Klucz Teach-In | |
Elementy sterujące | 5-stopniowy przełącznik obrotowy do wyboru trybów pracy | |
Specyfikacje elektryczne | ||
Napięcie robocze | 10 ... 30 V DC | |
Marszczyć | max. 10% | |
Prąd zasilania bez obciążenia | < 25 mA przy napięciu zasilania 24 V. | |
Klasa ochrony | III | |
Interfejs | ||
Typ interfejsu | IO-Link (przez C / Q = styk 4) | |
Profil urządzenia | Inteligentny czujnik | |
Szybkość transmisji | COM 2 (38,4 kBaud) | |
Wersja IO-Link | 1.1 | |
Min. czas cyklu | 3 ms | |
Szerokość danych procesowych | Dane procesowe wejście 3 Bajt <br> Dane procesowe wyjście 2 Bit | |
Obsługa trybu SIO | tak | |
Identyfikator urzadzenia | 0x110903 (1116419) | |
Kompatybilny typ portu głównego | A | |
Wyjście | ||
Rodzaj przełączania | Domyślne ustawienie to: <br> C / Q - Pin4: NPN normalnie otwarty, PNP normalnie zamknięty, IO-Link <br> Q2 - Pin2: NPN normalnie otwarty, PNP normalnie zamknięty | |
Wyjście sygnału | 2 wyjścia push-pull (4 w 1), zabezpieczone przed zwarciem, zabezpieczone przed odwrotną polaryzacją, zabezpieczone przed przepięciem | |
Napięcie przełączania | max. 30 V DC | |
Prąd przełączania | max. 100 mA, obciążenie rezystancyjne | |
Kategoria użytkowania | DC-12 and DC-13 | |
Spadek napięcia | ? 1,5 V DC | |
Czas odpowiedzi | 2 ms | |
Dostosowanie | ||
Interfejs komunikacyjny | IEC 61131-9 | |
Standard produktu | EN 60947-5-2 | |
Dokładność pomiaru | ||
Dryft temperaturowy | 0,03% / K | |
Czas na rozgrzewkę | 5 min | |
Powtórz dokładność | ? 0,5% | |
Błąd liniowości | ± 0,75 % | |
Aprobaty i certyfikaty | ||
Aprobata UL | E87056, wymieniony na liście cULus, zasilacz klasy 2, typ 1 | |
Warunki otoczenia | ||
Temperatura otoczenia | 10 ... 60 ° C (50 ... 140 ° F) | |
Temperatura przechowywania | -40 ... 70 ° C (-40 ... 158 ° F) | |
Specyfikacja mechaniczna | ||
Szerokość obudowy | 13,9 mm | |
Wysokość obudowy | 41,4 mm | |
Głębokość obudowy | 18,3 mm | |
Stopień ochrony | IP67 / IP69 / IP69K | |
Podłączenie | Kabel stały 300 mm z 4-pinowym złączem M12 x 1 | |
Materiał | ||
Obudowa | PC (poliwęglan) | |
Osłona optyki | PMMA | |
Masa | około 17 g | |
Długość kabla | 0,3 m |
