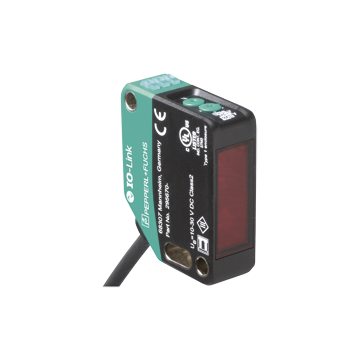

OMT300-R200-2EP-IO-0,3M-V31-L - 295670-100314

Czujnik pomiarowy odległości firmy Pepperl+Fuchs, zakres 100 ... 300 mm, rozdzielczość 0,1 mm, błąd liniowy 0.5 %, zasilanie 10 ... 30 V DC, przewód 0,3 m z gniazdem M8-4pin, IP67 / IP68 / IP69K, 2 wyjścia uniwersalne Push-Pull

OMT300-R200-2EP-IO-0,3M-V31-L - 295670-100314

Jeżeli termin realizacji nie spełnia Państwa oczekiwań prosimy o kontakt, postaramy się go skrócić. Skontaktuj się z nami.

Produkt na zamówienie
Wysyłka:

1 tydzień gdy dostępny w PF Niemcy

Cena:

1 862,00 zł

2 290,26 zł z podatkiem VAT

Parametry produktu

Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent

Opisy produktu

Najważniejsze parametry czujnika pomiarowego odległości OMT300-R200-2EP-IO-0,3M-V31-L

  • Średnia konstrukcja z wszechstronnymi opcjami montażu
  • Zajmujące mało miejsca czujniki odległości w małej, znormalizowanej konstrukcji
  • Technologia Multi Pixel (MPT) - dokładna i precyzyjna ocena sygnału
  • Interfejs IO-link dla danych serwisowych i procesowych


Opis produktu
czujnika odległości
Ogólne specyfikacje
Zakres pomiaru 100 ... 300 mm
Cel referencyjny standardowy biały, 100 mm x 100 mm
Źródło światła Dioda laserowa
Rodzaj światła modulowane widzialne światło czerwone
Znamionowe parametry lasera
Klasa LASEROWE ŚWIATŁO, NIE WSTAWIAJ SIĘ DO WIĄZKI
Klasa lasera 1
Długość fali 680 nm
Rozbieżność wiązki > 5 mrad, d63 < 2,8 mm w zakresie 350 mm ... 800 mm
Długość impulsu 5,5 µs
Częstotliwość powtarzania około 2,4 kHz
max. pulse energy < 40 nJ
Odchylenie kątowe max. +/- 1,5 °
Średnica plamki świetlnej około 3 mm przy odległości 300 mm
Kąt rozbieżności około 0.3 °
Limit światła otoczenia EN 60947-5-2 : 45000 Lux
Rozdzielczość 0,1 mm
Parametry związane z bezpieczeństwem funkcjonalnym
MTTF <sub> d </sub> 560 a
Czas misji (T <sub> M </sub>) 20 a
Pokrycie diagnostyczne (DC) 0 %
Wskaźniki / środki operacyjne
Wskaźnik działania Dioda zielona: ciągłe świecenie - zasilanie włączone <br> miganie (4 Hz) - zwarcie <br> miganie z krótką przerwą (1 Hz) - tryb IO-Link
Wskaźnik funkcji Żółta dioda LED: <br> ciągłe włączenie - przełącznik wyjścia aktywny <br> ciągłe wyłączenie - przełącznik wyjścia nieaktywny
Elementy sterujące Klucz Teach-In
Elementy sterujące 5-stopniowy przełącznik obrotowy do wyboru trybów pracy
Specyfikacje elektryczne
Napięcie robocze 10 ... 30 V DC
Marszczyć max. 10%
Prąd zasilania bez obciążenia &lt; 16 mA przy napięciu zasilania 24 V.
Klasa ochrony III
Interfejs
Typ interfejsu IO-Link (przez C / Q = styk 4)
Profil urządzenia Identyfikacja i diagnoza <br> Inteligentny czujnik typ 0 / typ 3.3
Szybkość transmisji COM 2 (38,4 kBaud)
Wersja IO-Link 1.1
Min. czas cyklu 3 ms
Szerokość danych procesowych Dane procesowe wejście 4 bajty <br> Dane procesowe wyjście 2 bity
Obsługa trybu SIO tak
Identyfikator urzadzenia 0x11190A (1120522)
Kompatybilny typ portu głównego A
Wyjście
Rodzaj przełączania Domyślne ustawienie to: <br> C / Q - Pin4: NPN normalnie otwarty, PNP normalnie zamknięty, IO-Link <br> Q2 - Pin2: NPN normalnie otwarty, PNP normalnie zamknięty
Wyjście sygnału 2 wyjścia push-pull (4 w 1), zabezpieczone przed zwarciem, zabezpieczone przed odwrotną polaryzacją, zabezpieczone przed przepięciem
Napięcie przełączania max. 30 V DC
Prąd przełączania max. 100 mA, obciążenie rezystancyjne
Kategoria użytkowania DC-12 and DC-13
Spadek napięcia ? 1,5 V DC
Czas odpowiedzi 2 ms
Dostosowanie
Interfejs komunikacyjny IEC 61131-9
Standard produktu EN 60947-5-2
Bezpieczeństwo lasera EN 60825-1:2014
Dokładność pomiaru
Dryft temperaturowy 0,05% / K
Czas na rozgrzewkę 5 min
Powtórz dokładność &lt; 0,5%
Błąd liniowości 0.5 %
Aprobaty i certyfikaty
Aprobata UL E87056, wymieniony na liście cULus, zasilacz klasy 2, typ 1
Zatwierdzenie CCC Zatwierdzenie / oznakowanie CCC nie jest wymagane dla produktów o napięciu ?36 V.
Zatwierdzenie FDA IEC 60825-1: 2014 Zgodny z 21 CFR 1040.10 i 1040.11, z wyjątkiem odstępstw zgodnie z obwieszczeniem dotyczącym lasera nr 50 z dnia 24 czerwca 2007 r.
Warunki otoczenia
Temperatura otoczenia 10 ... 60 ° C (50 ... 140 ° F)
Temperatura przechowywania -40 ... 70 ° C (-40 ... 158 ° F)
Specyfikacja mechaniczna
Szerokość obudowy 15 mm
Wysokość obudowy 50,6 mm
Głębokość obudowy 41.7 mm
Stopień ochrony IP67 / IP69 / IP69K
Podłączenie kabel stały 300 mm ze złączem męskim M8 x 1; 4-stykowe
Materiał
Obudowa PC (poliwęglan)
Osłona optyki PMMA
Masa około 41 g
Długość kabla 0,3 m
