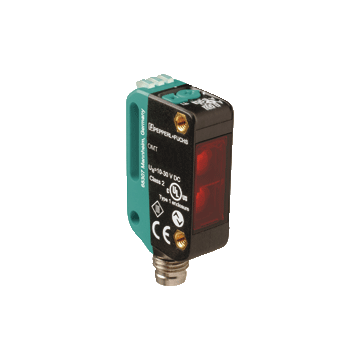

OMT50-R100-EP-IO-V3 - 267075-100180

Czujnik pomiarowy odległości firmy Pepperl+Fuchs, zakres 20 ... 50 mm, rozdzielczość 0,01 mm, błąd liniowy ± 0.3 mm, zasilanie 10 ... 30 V DC, konektor M8-3pin, IP67 / IP68 / IP69K, 1 wyjście Push-Pull

OMT50-R100-EP-IO-V3 - 267075-100180

Jeżeli termin realizacji nie spełnia Państwa oczekiwań prosimy o kontakt, postaramy się go skrócić. Skontaktuj się z nami.

Produkt na zamówienie
Wysyłka:

1 tydzień gdy dostępny w PF Niemcy

Cena:

1 574,00 zł

1 936,02 zł z podatkiem VAT

Parametry produktu

Czas dostawy gdy brak na magazynie
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent

Opisy produktu

Najważniejsze parametry czujnika pomiarowego odległości OMT50-R100-EP-IO-V3

  • Miniaturowa konstrukcja z wszechstronnymi opcjami montażu
  • Zajmujące mało miejsca czujniki odległości w małej, znormalizowanej konstrukcji
  • Technologia Multi Pixel (MPT) - dokładna i precyzyjna ocena sygnału
  • Interfejs IO-link dla danych serwisowych i procesowych


Opis produktu
Czujnik odległości, zasięg wykrywania 50 mm, czerwone światło, zmierzona wartość przez IO-Link, wyjście push-pull, wtyczka M8
Ogólne specyfikacje
Zakres pomiaru 20 ... 50 mm
Cel referencyjny standardowy biały, 100 mm x 100 mm
Źródło światła LED
Rodzaj światła modulowane widzialne światło czerwone
Etykietowanie grup ryzyka LED grupa zwolniona
Odchylenie kątowe max. +/- 1,5 °
Średnica plamki świetlnej około 4 mm przy odległości 50 mm
Kąt rozbieżności 4 °
Limit światła otoczenia EN 60947-5-2 : 30000 Lux
Rozdzielczość 0,01 mm
Parametry związane z bezpieczeństwem funkcjonalnym
MTTF <sub> d </sub> 600 a
Czas misji (T <sub> M </sub>) 20 a
Pokrycie diagnostyczne (DC) 0 %
Wskaźniki / środki operacyjne
Wskaźnik działania Dioda zielona: ciągłe świecenie - zasilanie włączone <br> miganie (4 Hz) - zwarcie <br> miganie z krótką przerwą (1 Hz) - tryb IO-Link
Wskaźnik funkcji Żółta dioda LED: <br> ciągłe włączenie - przełącznik wyjścia aktywny <br> ciągłe wyłączenie - przełącznik wyjścia nieaktywny
Elementy sterujące Klucz Teach-In
Elementy sterujące 5-stopniowy przełącznik obrotowy do wyboru trybów pracy
Specyfikacje elektryczne
Napięcie robocze 10 ... 30 V DC
Marszczyć max. 10%
Prąd zasilania bez obciążenia &lt; 25 mA przy napięciu zasilania 24 V.
Klasa ochrony III
Interfejs
Typ interfejsu IO-Link (przez C / Q = styk 4)
Profil urządzenia Inteligentny czujnik
Szybkość transmisji COM 2 (38,4 kBaud)
Wersja IO-Link 1.1
Min. czas cyklu 3 ms
Szerokość danych procesowych Dane procesowe wejście 3 Bajt <br> Dane procesowe wyjście 2 Bit
Obsługa trybu SIO tak
Identyfikator urzadzenia 0x110901 (1116417)
Kompatybilny typ portu głównego A
Wyjście
Rodzaj przełączania Domyślne ustawienie to: <br> C / Q - Pin4: NPN normalnie otwarty, PNP normalnie zamknięty, IO-Link <br>
Wyjście sygnału 1 wyjście push-pull (4 w 1), zabezpieczone przed zwarciem, zabezpieczone przed odwrotną polaryzacją, zabezpieczone przed przepięciem
Napięcie przełączania max. 30 V DC
Prąd przełączania max. 100 mA, obciążenie rezystancyjne
Kategoria użytkowania DC-12 and DC-13
Spadek napięcia ? 1,5 V DC
Czas odpowiedzi 2 ms
Dostosowanie
Interfejs komunikacyjny IEC 61131-9
Standard produktu EN 60947-5-2
Dokładność pomiaru
Dryft temperaturowy 20 µm / K
Czas na rozgrzewkę 5 min
Powtórz dokładność ? 0,15 mm
Błąd liniowości ± 0.3 mm
Aprobaty i certyfikaty
Aprobata UL E87056, wymieniony na liście cULus, zasilacz klasy 2, typ 1
Warunki otoczenia
Temperatura otoczenia 10 ... 60 ° C (50 ... 140 ° F)
Temperatura przechowywania -40 ... 70 ° C (-40 ... 158 ° F)
Specyfikacja mechaniczna
Szerokość obudowy 11 mm
Wysokość obudowy 44,5 mm
Głębokość obudowy 21.5 mm
Stopień ochrony IP67 / IP69 / IP69K
Podłączenie Złącze M8 x 1, 3-pinowe
Materiał
Obudowa PC (poliwęglan)
Osłona optyki PMMA
Masa około 10 g
