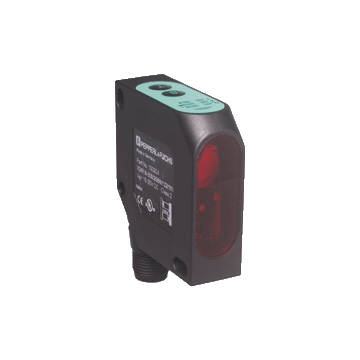

VDM18-100/32/105/122 - 193919

Czujnik pomiarowy odległości firmy Pepperl+Fuchs, zakres 30 ... 100 mm, rozdzielczość < 0,1% zakresu pomiarowego, zasilanie 18 ... 30 V DC, konektor M12-5 pin, IP67, 1 wyjście PNP

Jeżeli termin realizacji nie spełnia Państwa oczekiwań prosimy o kontakt, postaramy się go skrócić. Skontaktuj się z nami.

Produkt na zamówienie

Wysyłka:

1 tydzień gdy dostępny w PF Niemcy

Cena:

4 226,00 zł

5 197,98 zł z podatkiem VAT

Czas dostawy gdy brak na magazynie

1 tydzień gdy dostępny w PF Niemcy

Gwarancja

Producent

PEPPERL+FUCHS

Najważniejsze parametry czujnika pomiarowego odległości VDM18-100/32/105/122

Opis produktu
Uniwersalny czujnik odległości, pomiar do obiektu, zasięg detekcji 100 mm, czerwone światło laserowe, laser klasy 2, wyjście PNP, wyjście analogowe, wejście sterujące, wtyczka M12

Ogólne specyfikacje
Zakres pomiaru		30 ... 100 mm
Źródło światła		dioda laserowa <br> typ. żywotność 50 000 h przy Ta = +40 ° C
Rodzaj światła		modulowane widzialne światło czerwone
Znamionowe parametry lasera
	Klasa lasera	2
	Długość fali	650 nm
Reprezentacja plamki świetlnej		około 1,5 mm x 3,25 mm przy 100 mm
Metoda pomiaru		Triangulacja laserowa
Rozdzielczość		< 0,1% zakresu pomiarowego
Wskaźniki / środki operacyjne
Wskaźnik funkcji		2 żółte diody LED: stan przełączania (każde wyjście), 4 zielone diody LED: tryb pracy
Elementy sterujące		Panel sterowania: Regulator punktu przełączania, Tryb pracy, Wyjście analogowe (S - Set, T - Toggle)
Specyfikacje elektryczne
Napięcie robocze		18 ... 30 V DC
Wyjście
Wyjście sygnału		1 wyjście PNP, zabezpieczone przed zwarciem, zabezpieczone przed zamianą biegunów, otwarty kolektor
Zgodność ze standardami i dyrektywami
Zgodność z dyrektywą
	Dyrektywa EMC 2004/108 / WE	EN 60947-5-2
Standardowa zgodność
	Klasa lasera	DIN EN 60825-1: 2008, IEC 60825-1: 2007
Aprobaty i certyfikaty
Zatwierdzenia		CE, cULus
Specyfikacja mechaniczna
Stopień ochrony		IP67
Podłączenie		5-stykowe, plastikowe złącze M12 x 1
Materiał
	Obudowa	ABS, odporny na uderzenia
	Osłona optyki	PMMA
