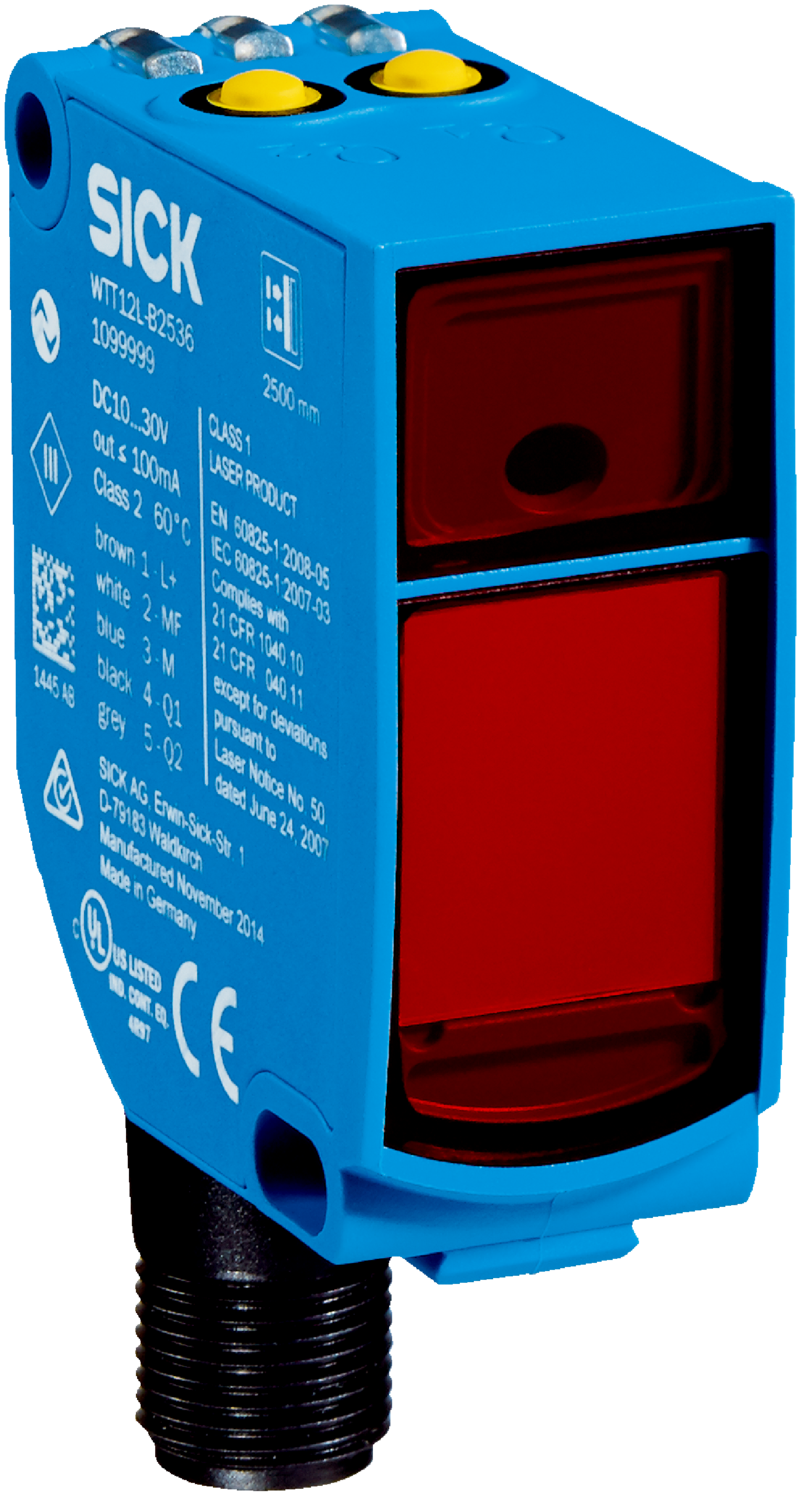

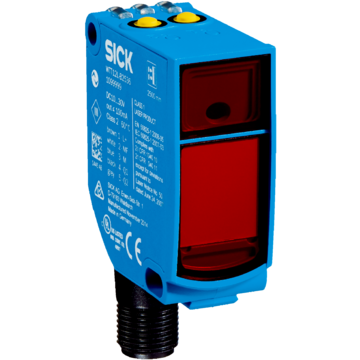

WTT12LC-B2563S15 - 1103345
Dalmierz laserowy SICK, fotoprzekaźnik odbiciowy, zasięg 50–3800 mm, dwa wyjścia Push-Pull PNP/NPN, IO-Link, rozdzielczość 1 mm, szybka komunikacja, wtyczka M12 5-pin, wielopunktowe przełączanie, IP67.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-3 tygodnie
Gwarancja
12
Producent
Opisy produktu
Dalmierze laserowe, WTT12 PowerProx, WTT12LC-B2563S15, Wersja produktu: PowerProx Distance, Maks. zasięg wykrywania: 50 mm ... 3.800 mm, Zasada działania: Fotoprzekaźnik odbiciowy, Szczegóły zasady działania: Tłumienie tła, czas przelotu wiązki światła, Wyjście przełączające: Push-Pull: PNP/NPN, Tryb przełączania: Załączany przez światło, Typ przyłącza: Wtyczka M12, 5-pinowa, Wyjście analogowe: -, Interfejs komunikacyjny: IO-Link, Smart Sensor: Enhanced Sensing, Efficient Communication
| Cechy | ||
|---|---|---|
| Zasada działania | Fotoprzekaźnik odbiciowy | |
| Szczegóły zasady działania | Tłumienie tła, czas przelotu wiązki światła | |
| Kształt korpusu (wyjście wiązki światła) | Prostopadłościenny | |
| Maks. zasięg wykrywania | 50 mm ... 3.800 mm | |
| Zasięg wykrywania | 100 mm ... 3.800 mm | |
| Wartość odległości | ||
| Zakres pomiarowy | 50 mm ... 3.800 mm | |
| Rozdzielczość | 1 mm | |
| Powtarzalność | 1,1 mm ... 3,0 mm | |
| Dokładność | Typ. ± 15 mm | |
| Rodzaj światła | Widzialne światło czerwone | |
| Nadajnik światła | Laser | |
| Rozmiar plamki świetlnej (odległość) | Ø 18 mm (3.800 mm) | |
| Długość fali | 658 nm | |
| Klasa lasera | 1 (IEC 60825-1 / CDRH 21 CFR 1040.10 & 1040.11) | |
| Rodzaj ustawiania | Przycisk Teach-in (2 x), IO-Link | |
| Charakterystyka bezpieczeństwa technicznego | ||
| MTTFD | 138 lat(a) | |
| DCavg | 0 % | |
| Interfejsy | ||
| Interfejs komunikacyjny | IO-Link V1.1 | |
| Interfejs komunikacyjny – szczegóły | COM2 (38,4 kBaud) | |
| Czas cyklu | 5 ms | |
| Długość danych procesowych | 32 Bit | |
| Struktura danych procesowych | Bit 0 = sygnał przełączający QO1 Bit 1 = sygnał przełączający QO2 Bit 2 ... 8 = BDC 2 ... 8 Bit 9 ... 15 = pusty Bit 16 ... 31 = wartość odległości |
|
| Dodatkowe funkcje | 8 punktów przełączania odległości od obiektu, w tym 2 punkty przełączania z możliwością inwersji, 1 punkt przełączania konfigurowany jako okno czasowe lub z histerezą., Wejście wielofunkcyjne: nadajnik wył., zewnętrzny sygnał uczenia, nieaktywne | |
| VendorID | 26 | |
| DeviceID HEX | 0x800097 | |
| DeviceID DEC | 8388759 | |
| Instalacja elektryczna | ||
| Napięcie zasilające UB | 10 V DC ... 30 V DC | |
| Tętnienia resztkowe | < 5 Vss | |
| Pobór prądu | 70 mA | |
| Wyjście przełączające | Push-Pull: PNP/NPN | |
| Liczba wyjść przełączających | 2 (Q1, Q2) | |
| Tryb przełączania | Załączany przez światło | |
| Prąd wyjściowy Imaks. | ≤ 100 mA | |
| Czas odpowiedzi | ≤ 5 ms | |
| Częstotliwość przełączania | 100 Hz | |
| Wyjście analogowe | - | |
| Wejście | MFin = programowalne wejście wielofunkcyjne | |
| Układy zabezpieczające | A B C |
|
| Klasa ochrony | III | |
| Stopień ochrony | IP67 | |
| Czas nagrzewania | < 15 min | |
| Czas inicjalizacji | < 300 ms | |
| Mechanika | ||
| Wymiary (szer. x wys. x głęb.) | 20 mm x 49,6 mm x 44,2 mm | |
| Materiał obudowy | Tworzywo sztuczne, VISTAL® | |
| Materiał układu optycznego | Tworzywo sztuczne, PMMA | |
| Masa | 48 g | |
| Typ przyłącza | Wtyczka M12, 5-pinowa | |
| Dane dotyczące otoczenia | ||
| Temperatura otoczenia podczas pracy | –35 °C ... +50 °C | |
| Temperatura otoczenia podczas przechowywania | –40 °C ... +70 °C | |
| Certyfikaty | ||
| EU declaration of conformity | Tak | |
| UK declaration of conformity | Tak | |
| ACMA declaration of conformity | Tak | |
| Moroccan declaration of conformity | Tak | |
| China-RoHS | Tak | |
| Certyfikat cULus | Tak | |
| IO-Link | Tak | |
| bezpieczeństwo lasera (IEC 60825-1) certyfikat | Tak | |
| Klasyfikacje | ||
| ECLASS 5.0 | 27270904 | |
| ECLASS 5.1.4 | 27270904 | |
| ECLASS 6.0 | 27270904 | |
| ECLASS 6.2 | 27270904 | |
| ECLASS 7.0 | 27270904 | |
| ECLASS 8.0 | 27270904 | |
| ECLASS 8.1 | 27270904 | |
| ECLASS 9.0 | 27270904 | |
| ECLASS 10.0 | 27270904 | |
| ECLASS 11.0 | 27270904 | |
| ECLASS 12.0 | 27270903 | |
| ETIM 5.0 | EC002719 | |
| ETIM 6.0 | EC002719 | |
| ETIM 7.0 | EC002719 | |
| ETIM 8.0 | EC002719 | |
| UNSPSC 16.0901 | 39121528 | |
| Dane dotyczące cła | ||
| Masa jednostkowa | 72.000 g | |
| Masa jednostkowa netto | 72 g | |
| Jednostka objętości | 318 Cubic Centimetres (cm³) | |
| Kraj pochodzenia | Niemcy | |
| EAN | 4047084451126 | |
