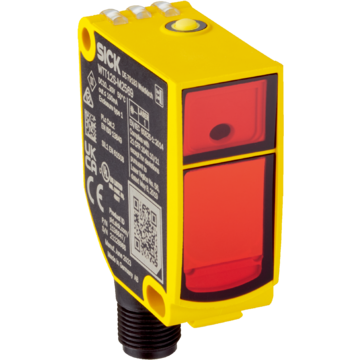

WTT12S-C2569 - 1136898

Dalmierz laserowy SICK do kontroli obecności obiektów, zasięg detekcji 150-2000 mm, fotoprzekaźnik odbiciowy, laser klasa 1, wyjście Push-Pull PNP/NPN, ochrona IP67, M12 5-pin, szybka odpowiedź.

WTT12S-C2569 - 1136898

Dodaj do porównania Usuń z porównania

419,00 €

515,37 € z podatkiem VAT

Produkt na zamówienie
Wysyłka w ciągu: 2-3 tygodnie
Darmowy odbiór lub wysyłka DHL od 20,00 zł
Zakup na fakturę lub płatność za pobraniem
Masz pytanie lub potrzebujesz porady?
+48 32 614 09 17

Parametry produktu

Czas dostawy gdy brak na magazynie
2-3 tygodnie
Gwarancja
12
Producent

Opisy produktu

Dalmierze laserowe, WTT12 PowerProx, WTT12S-C2569, Wersja produktu: PowerProx Safety, Zasada działania: Fotoprzekaźnik odbiciowy, Szczegóły zasady działania: Brak obiektu referencyjnego lub powierzchni referencyjnej, Wyjście przełączające: Push-Pull: PNP/NPN, Tryb przełączania: Załączany przez światło, Typ przyłącza: Wtyczka M12, 5-pinowa, Wyjście analogowe: -, Interfejs komunikacyjny: -

Cechy
<>Zasada działania</> <>Fotoprzekaźnik odbiciowy</>
<>Szczegóły zasady działania</> <>Brak obiektu referencyjnego lub powierzchni referencyjnej</>
<>Kształt korpusu (wyjście wiązki światła)</> <>Prostopadłościenny</>
<>Bezpieczny zakres detekcji</> <>150 mm ... 2.000 mm, Cel o remisji rozproszonej 6% lub wyższej. Wiązka lasera trafia pod kątem padania 90° na powierzchnię celu, plamka świetlna jest całkowicie zakryta przez cel. Odległość przodu czujnika do powierzchni referencyjnej: 150 mm ... 2000 mm, odległość powierzchni referencyjnej od tła, np. stopień/otwór: > 85 mm</>
<>Rodzaj światła</> <>Widzialne światło czerwone</>
<>Nadajnik światła</> <>Laser</>
<>Rozmiar plamki świetlnej (odległość)</> <>Ø 15 mm (w obrębie zasięgu)</>
<>Długość fali</> <>658 nm</>
<>Czas trwania impulsu</> <>0,004 µs</>
<>Klasa lasera</> <>1 (IEC 60825-1 / CDRH 21 CFR 1040.10 & 1040.11)</>
<>Rodzaj ustawiania</> <>Pojedynczy przycisk Teach-in (1 x)</>
Charakterystyka bezpieczeństwa technicznego
<>Poziom nienaruszalności bezpieczeństwa</> <>SIL 1 (IEC 61508)</>
<>Klasa wydajności SRS/SRSS</> <>C (IEC TS 62998-1)</>
<>Poziom zapewnienia bezpieczeństwa</> <>PL c (ISO 13849-1)</>
<>Kategoria</> <>Kategoria 2 (ISO 13849-1)</>
<>MTTFD</> <>138 lat(a) (ISO 13849-1)</>
<>PFHD (średnie prawdopodobieństwo niebezpiecznej awarii na godzinę)</> <>3,3 x 10-7</>
<>DCavg</> <>60 %</>
<>TM (okres użytkowania)</> <>20 lat(a) (ISO 13849-1)</>
<>Poziom wykorzystania: 60%</>
<>Maksymalna częstość odczytu</> <>36 /h</>
<>Szybkość testowania (test zewnętrzny)</> <>Co najmniej 100-krotność średniej wymaganej liczby zdarzeń (ISO 13849-1)</>
Instalacja elektryczna
<>Napięcie zasilające UB</> <>10 V DC ... 30 V DC</>
<>Tętnienia resztkowe</> <>ss</>
<>Pobór prądu</> <>≤ 25 mA</>
<>Wyjście przełączające</> <>Push-Pull: PNP/NPN</>
<>Wyjścia przełączającego (napięcie)</> <>LOW ≤ 3 V</>
<>HIGH ≥ Uv - 2 V</>
<>Funkcja wyjścia</> <>Modulowana fala prostokątna 10 Hz ± 2%, cykl roboczy 50%</>
<>Liczba wyjść przełączających</> <>1</>
<>Tryb przełączania</> <>Załączany przez światło</>
Czas odpowiedzi
<>Wyjście cyfrowe na obiekt</> <>5 ms</>
<>Wyjście cyfrowe na wejście testowe</> <>10 ms</>
<>Zachowanie wejścia testowego</> <>High: przełączanie przesunięcia z +35 mm na –35 mm</>
<>Napięcie wejścia testowego</> <>LOW ≤ 3 V</>
<>HIGH ≥ Uv - 4 V</>
<>Liczba wejść cyfrowych</> <>1</>
<>Funkcja wejścia</> <>Diagnostyka</>
<>Układy zabezpieczające</> <>A</>
<>B</>
<>C</>
<>Klasa ochrony</> <>III</>
<>Stopień ochrony</> <>IP67</>
<>Czas nagrzewania</> <>7)</>
Mechanika
<>Wymiary (szer. x wys. x głęb.)</> <>20 mm x 49,6 mm x 44,2 mm</>
<>Materiał obudowy</> <>Tworzywo sztuczne, VISTAL®</>
<>Materiał układu optycznego</> <>Tworzywo sztuczne, PMMA</>
<>Masa</> <>48 g</>
<>Typ przyłącza</> <>Wtyczka M12, 5-pinowa</>
Dane dotyczące otoczenia
<>Temperatura otoczenia podczas pracy</> <>–35 °C ... +50 °C</>
<>Temperatura otoczenia podczas przechowywania</> <>–40 °C ... +70 °C</>
<>Typ. odporność na światło zewnętrzne</> <>Światło sztuczne: 50 klx</>
<>Światło słoneczne: 50 klx</>
<>Odporność na wstrząsy</> <>30 g (3 dodatnie i 3 ujemne udary wzdłuż osi X, Y, Z, łącznie 18 udarów (EN60068-2-27)) 11 ms</>
<>25 g (1000 dodatnich i 1000 ujemnych udarów wzdłuż osi X, Y, Z, łącznie 6000 udarów (EN60068-2-27)) 6 ms</>
<>Odporność na drgania</> <>20 Hz ... 1.000 Hz (1 g, dla osi X, Y, Z, 1 oktawa/min, (EN60068-2-6))</>
<>20 Hz ... 2.000 Hz (10 g, RMS/oś (EN 60068-2-64))</>
Certyfikaty
<>EU declaration of conformity</> <>Tak</>
<>UK declaration of conformity</> <>Tak</>
<>ACMA declaration of conformity</> <>Tak</>
<>Moroccan declaration of conformity</> <>Tak</>
<>China-RoHS</> <>Tak</>
<>Certyfikat cULus</> <>Tak</>
<>certyfikat TÜV</> <>Tak</>
<>certyfikat TÜV załącznik</> <>Tak</>
<>Certyfikat EC-Type-Examination</> <>Tak</>
<>bezpieczeństwo lasera (IEC 60825-1) certyfikat</> <>Tak</>
Klasyfikacje
<>ECLASS 5.0</> <>27270904</>
<>ECLASS 5.1.4</> <>27270904</>
<>ECLASS 6.0</> <>27270904</>
<>ECLASS 6.2</> <>27270904</>
<>ECLASS 7.0</> <>27270904</>
<>ECLASS 8.0</> <>27270904</>
<>ECLASS 8.1</> <>27270904</>
<>ECLASS 9.0</> <>27270904</>
<>ECLASS 10.0</> <>27270904</>
<>ECLASS 11.0</> <>27270904</>
<>ECLASS 12.0</> <>27270903</>
<>ETIM 5.0</> <>EC002719</>
<>ETIM 6.0</> <>EC002719</>
<>ETIM 7.0</> <>EC002719</>
<>ETIM 8.0</> <>EC002719</>
<>UNSPSC 16.0901</> <>39121528</>
Dane dotyczące cła
Masa jednostkowa 85.000 g
Masa jednostkowa netto 85 g
Jednostka objętości 300 Cubic Centimetres (cm³)
Kraj pochodzenia Niemcy
EAN 4047084536915
