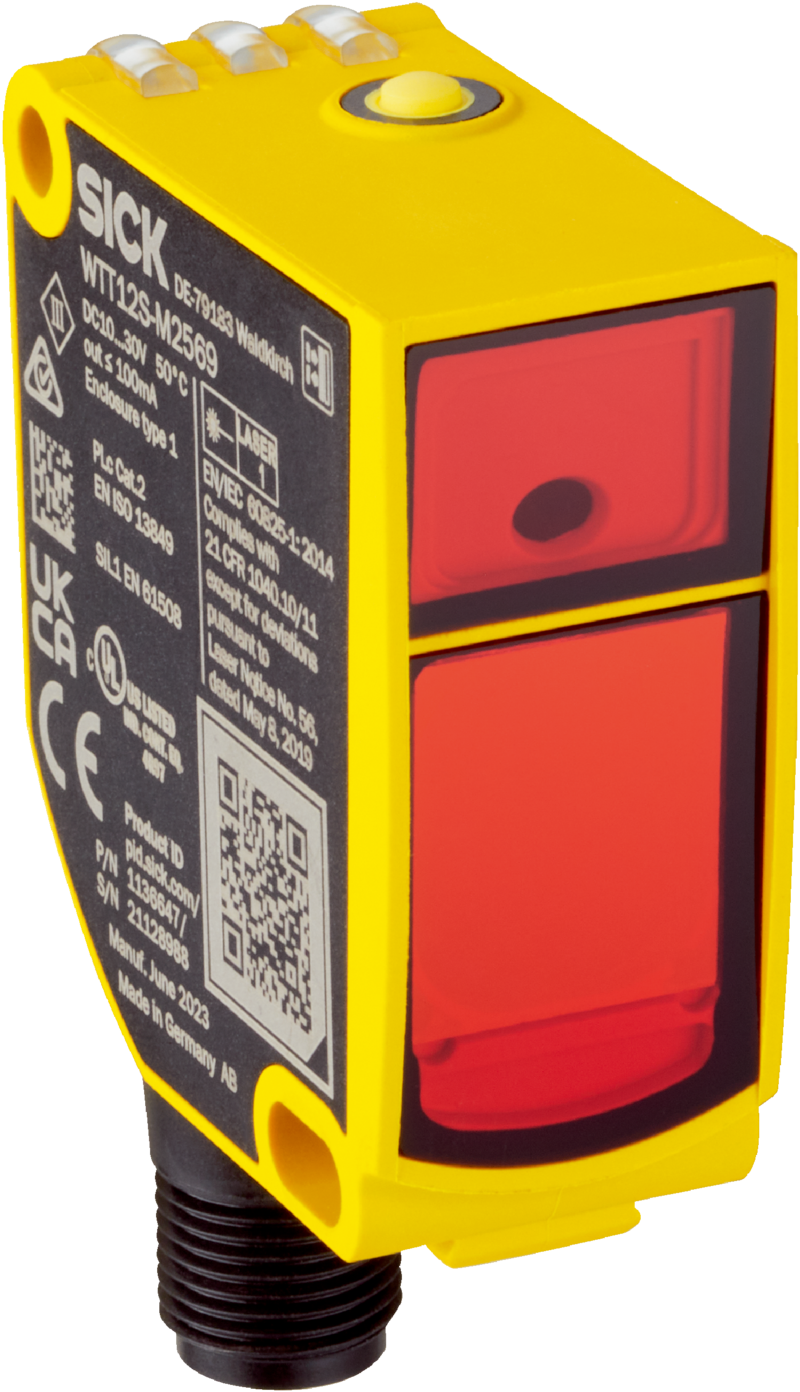

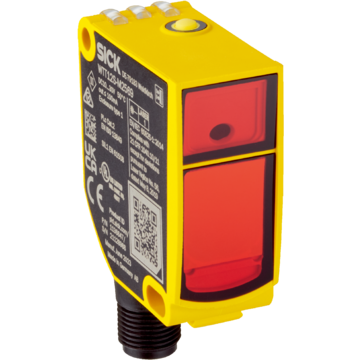

WTT12S-M2569 - 1136647
Dalmierz laserowy SICK, wersja Safety, bezpieczny zakres detekcji 150-2000 mm, fotoprzekaźnik odbiciowy, wyjście Push-Pull PNP/NPN, światło czerwone, certyfikat TÜV, IP67, wtyk M12, kategoria 2.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-3 tygodnie
Gwarancja
12
Producent
Opisy produktu
Dalmierze laserowe, WTT12 PowerProx, WTT12S-M2569, Wersja produktu: PowerProx Safety, Zasada działania: Fotoprzekaźnik odbiciowy, Szczegóły zasady działania: Obiekt między czujnikiem a obiektem referencyjnym lub powierzchnią referencyjną, Wyjście przełączające: Push-Pull: PNP/NPN, Tryb przełączania: Załączany przez światło, Typ przyłącza: Wtyczka M12, 5-pinowa, Wyjście analogowe: -, Interfejs komunikacyjny: -
| Cechy | ||
|---|---|---|
| Zasada działania | Fotoprzekaźnik odbiciowy | |
| Szczegóły zasady działania | Obiekt między czujnikiem a obiektem referencyjnym lub powierzchnią referencyjną | |
| Kształt korpusu (wyjście wiązki światła) | Prostopadłościenny | |
| Bezpieczny zakres detekcji | 150 mm ... 2.000 mm, Cel o remisji rozproszonej 6% lub wyższej. Wiązka lasera trafia pod kątem padania 90° na powierzchnię celu, plamka świetlna jest całkowicie zakryta przez cel. Odległość przodu czujnika do powierzchni referencyjnej: 150 mm ... 2000 mm, odległość przód czujnika / powierzchnia obiektu: > 50 mm, odległość powierzchnia obiektu / powierzchnia referencyjna: > 85 mm | |
| Rodzaj światła | Widzialne światło czerwone | |
| Nadajnik światła | Laser | |
| Rozmiar plamki świetlnej (odległość) | Ø 15 mm (w obrębie zasięgu) | |
| Maksymalna moc impulsu | < 250 mW | |
| Długość fali | 658 nm | |
| Czas trwania impulsu | 0,004 µs | |
| Klasa lasera | 1 (IEC 60825-1 / CDRH 21 CFR 1040.10 & 1040.11) | |
| Rodzaj ustawiania | Pojedynczy przycisk Teach-in (1 x) | |
| Charakterystyka bezpieczeństwa technicznego | ||
| Poziom nienaruszalności bezpieczeństwa | SIL 1 (IEC 61508) | |
| Klasa wydajności SRS/SRSS | C (IEC TS 62998-1) | |
| Poziom zapewnienia bezpieczeństwa | PL c (ISO 13849-1) | |
| Kategoria | Kategoria 2 (ISO 13849-1) | |
| MTTFD | 138 lat(a) (ISO 13849-1) | |
| PFHD (średnie prawdopodobieństwo niebezpiecznej awarii na godzinę) | 3,3 x 10-7 | |
| DCavg | 60 % | |
| TM (okres użytkowania) | 20 lat(a) (ISO 13849-1) Poziom wykorzystania: 60% |
|
| Maksymalna częstość odczytu | 36 /h | |
| Szybkość testowania (test zewnętrzny) | Co najmniej 100-krotność średniej wymaganej liczby zdarzeń (ISO 13849-1) | |
| Instalacja elektryczna | ||
| Napięcie zasilające UB | 10 V DC ... 30 V DC | |
| Tętnienia resztkowe | < 5 Vss | |
| Pobór prądu | ≤ 25 mA | |
| Wyjście przełączające | Push-Pull: PNP/NPN | |
| Wyjścia przełączającego (napięcie) | LOW ≤ 3 V HIGH ≥ Uv - 2 V |
|
| Funkcja wyjścia | Modulowana fala prostokątna 10 Hz ± 2%, cykl roboczy 50% | |
| Liczba wyjść przełączających | 1 | |
| Tryb przełączania | Załączany przez światło | |
| Czas odpowiedzi | ||
| Wyjście cyfrowe na obiekt | 5 ms | |
| Wyjście cyfrowe na wejście testowe | 10 ms | |
| Zachowanie wejścia testowego | Low: przełączanie przesunięcia z –35 mm na +35 mm | |
| Napięcie wejścia testowego | LOW ≤ 3 V HIGH ≥ Uv - 4 V |
|
| Liczba wejść cyfrowych | 1 | |
| Funkcja wejścia | Diagnostyka | |
| Układy zabezpieczające | A B C |
|
| Klasa ochrony | III | |
| Stopień ochrony | IP67 | |
| Czas nagrzewania | < 15 min | |
| Czas inicjalizacji | < 300 ms | |
| Mechanika | ||
| Wymiary (szer. x wys. x głęb.) | 20 mm x 49,6 mm x 44,2 mm | |
| Materiał obudowy | Tworzywo sztuczne, VISTAL® | |
| Materiał układu optycznego | Tworzywo sztuczne, PMMA | |
| Masa | 48 g | |
| Typ przyłącza | Wtyczka M12, 5-pinowa | |
| Dane dotyczące otoczenia | ||
| Temperatura otoczenia podczas pracy | –35 °C ... +50 °C | |
| Temperatura otoczenia podczas przechowywania | –40 °C ... +70 °C | |
| Typ. odporność na światło zewnętrzne | Światło sztuczne: 50 klx Światło słoneczne: 50 klx |
|
| Odporność na wstrząsy | 30 g (3 dodatnie i 3 ujemne udary wzdłuż osi X, Y, Z, łącznie 18 udarów (EN60068-2-27)) 11 ms 25 g (1000 dodatnich i 1000 ujemnych udarów wzdłuż osi X, Y, Z, łącznie 6000 udarów (EN60068-2-27)) 6 ms |
|
| Odporność na drgania | 20 Hz ... 1.000 Hz (1 g, dla osi X, Y, Z, 1 oktawa/min, (EN60068-2-6)) 20 Hz ... 2.000 Hz (10 g, RMS/oś (EN 60068-2-64)) |
|
| Certyfikaty | ||
| EU declaration of conformity | Tak | |
| UK declaration of conformity | Tak | |
| ACMA declaration of conformity | Tak | |
| Moroccan declaration of conformity | Tak | |
| China-RoHS | Tak | |
| Certyfikat cULus | Tak | |
| certyfikat TÜV | Tak | |
| certyfikat TÜV załącznik | Tak | |
| Certyfikat EC-Type-Examination | Tak | |
| bezpieczeństwo lasera (IEC 60825-1) certyfikat | Tak | |
| Klasyfikacje | ||
| ECLASS 5.0 | 27270904 | |
| ECLASS 5.1.4 | 27270904 | |
| ECLASS 6.0 | 27270904 | |
| ECLASS 6.2 | 27270904 | |
| ECLASS 7.0 | 27270904 | |
| ECLASS 8.0 | 27270904 | |
| ECLASS 8.1 | 27270904 | |
| ECLASS 9.0 | 27270904 | |
| ECLASS 10.0 | 27270904 | |
| ECLASS 11.0 | 27270904 | |
| ECLASS 12.0 | 27270903 | |
| ETIM 5.0 | EC002719 | |
| ETIM 6.0 | EC002719 | |
| ETIM 7.0 | EC002719 | |
| ETIM 8.0 | EC002719 | |
| UNSPSC 16.0901 | 39121528 | |
| Dane dotyczące cła | ||
| Masa jednostkowa | 84.000 g | |
| Masa jednostkowa netto | 84 g | |
| Jednostka objętości | 321.18 Cubic Centimetres (cm³) | |
| Kraj pochodzenia | Niemcy | |
| EAN | 4047084536908 | |
