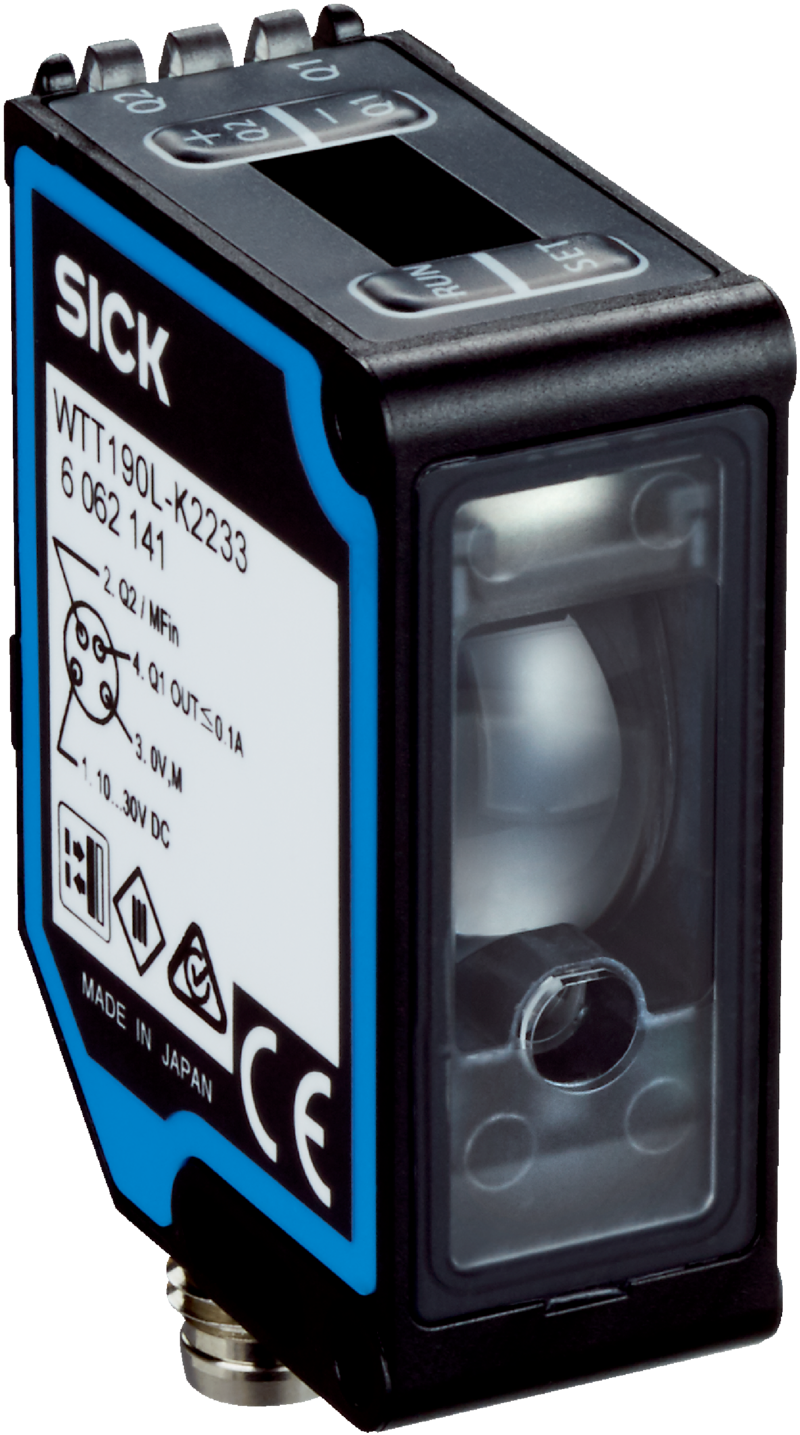

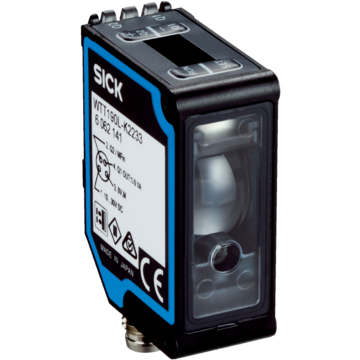

WTT190LC-B2233A00 - 6067745
Czujnik laserowy SICK, PowerProx Small, detekcja do 3000 mm, IO-Link, wyjście Push-Pull, logika podstawowa, tłumienie tła, światło czerwone, IP67, teach-in, plamka O12 mm.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-3 tygodnie
Gwarancja
12
Producent
Opisy produktu
Dalmierze laserowe, WTT190 PowerProx, WTT190LC-B2233A00, Podgrupa: PowerProx Small, Maks. zasięg wykrywania: 200 mm ... 3.000 mm, Zasada działania: Fotoprzekaźnik odbiciowy, Szczegóły zasady działania: Tłumienie tła, czas przelotu wiązki światła, Wyjście przełączające: Push-Pull: PNP/NPN, Tryb przełączania: Załączany na jasno/ciemno, Typ przyłącza: Wtyk M8, 4-biegunowy, Wyjście analogowe: -, Interfejs komunikacyjny: IO-Link, Smart Sensor: Enhanced Sensing, Efficient Communication, Diagnostyka, Smart Task, Oznaczenie Smart Task: Logika podstawowa
| Cechy | ||
|---|---|---|
| Zasada działania | Fotoprzekaźnik odbiciowy | |
| Szczegóły zasady działania | Tłumienie tła, czas przelotu wiązki światła | |
| Kształt korpusu (wyjście wiązki światła) | Prostopadłościenny | |
| Maks. zasięg wykrywania | 200 mm ... 3.000 mm | |
| Zasięg wykrywania | 200 mm ... 3.000 mm | |
| Rodzaj światła | Widzialne światło czerwone | |
| Nadajnik światła | Laser | |
| Rozmiar plamki świetlnej (odległość) | Ø 12 mm (3.000 mm) | |
| Długość fali | 658 nm | |
| Klasa lasera | 1 (IEC 60825-1 / CDRH 21 CFR 1040.10 & 1040.11) | |
| Rodzaj ustawiania | Przycisk Teach-in (2 x), Lokalny interfejs użytkownika z wyświetlaczem i przyciskami (2 x), IO-Link | |
| Konfiguracja styku 2 | Wejście zewnętrzne, Wejście uczenia (Teach-in), Wejście czujnik wył., Wyjście detekcji, Wyjście logiki | |
| Zakres dostawy | Kątownik mocujący BEF-W190 | |
| Charakterystyka bezpieczeństwa technicznego | ||
| MTTFD | 170,9 lat(a) | |
| DCavg | 0 % | |
| Interfejsy | ||
| Interfejs komunikacyjny | IO-Link V1.1 | |
| Interfejs komunikacyjny – szczegóły | COM3 (230,4 kBaud) | |
| Czas cyklu | 1 ms | |
| Długość danych procesowych | 32 Bit | |
| Struktura danych procesowych | Bit 0 = sygnał przełączający QL1 Bit 1 = sygnał przełączający QL2 Bit 2 = sygnał detekcji Qint.1 Bit 3 = sygnał detekcji Qint.2 Bit 4 = sygnał detekcji Qint.3 Bit 5 = sygnał detekcji Qint.4 Bit 6 = sygnał detekcji Qint.5 Bit 7 = sygnał detekcji Qint.6 Bit 8 = sygnał detekcji Qint.7 Bit 9 = sygnał detekcji Qint.8 Bit 10 ... 15 = puste Bit 16 ... 31 = wartość odległości |
|
| VendorID | 26 | |
| DeviceID HEX | 0x8001D3 | |
| DeviceID DEC | 8389075 | |
| Instalacja elektryczna | ||
| Napięcie zasilające UB | 10 V DC ... 30 V DC | |
| Tętnienia resztkowe | < 5 Vss | |
| Pobór prądu | 75 mA | |
| Wyjście przełączające | Push-Pull: PNP/NPN | |
| Liczba wyjść przełączających | 2 (Q1, Q2) | |
| Tryb przełączania | Załączany na jasno/ciemno | |
| Wybór rodzaju funkcji wyjścia | Możliwość wyboru za pomocą menu | |
| Prąd wyjściowy Imaks. | ≤ 100 mA | |
| Czas odpowiedzi | 0,6 ms, 0,8 ms, 1 ms, 1,8 ms, 3,4 ms, 6,6 ms, 13 ms, 25,8 ms, 51,4 ms, 102,6 ms | |
| Częstotliwość przełączania | 833 Hz, 625 Hz, 500 Hz, 278 Hz, 147 Hz, 76 Hz, 38 Hz, 19 Hz, 10 Hz, 4,9 Hz | |
| Wyjście analogowe | - | |
| Wejście | MF = programowalne wejście i wyjście wielofunkcyjne | |
| Układy zabezpieczające | A B C |
|
| Klasa ochrony | III | |
| Stopień ochrony | IP67 | |
| Czas nagrzewania | < 5 min | |
| Czas inicjalizacji | < 300 ms | |
| Mechanika | ||
| Wymiary (szer. x wys. x głęb.) | 17,4 mm x 45,6 mm x 34,7 mm | |
| Materiał obudowy | Tworzywo sztuczne, ABS | |
| Materiał układu optycznego | Tworzywo sztuczne, PMMA | |
| Masa | 25 g | |
| Typ przyłącza | Wtyk M8, 4-biegunowy | |
| Dane dotyczące otoczenia | ||
| Temperatura otoczenia podczas pracy | –30 °C ... +50 °C | |
| Temperatura otoczenia podczas przechowywania | –40 °C ... +70 °C | |
| Smart Task | ||
| Oznaczenie Smart Task | Logika podstawowa | |
| Funkcja logiczna | Bezpośrednie I LUB OKNO Histereza |
|
| Funkcja timera | Dezaktywowany Opóźnienie przy włączaniu Opóźnienie wyłączenia Opóźnienie włączenia i wyłączenia Impuls (One Shot) |
|
| Inwerter | Tak | |
| Sygnał przełączający | ||
| Sygnał przełączający QL1 | Wyjście przełączające | |
| Sygnał przełączający QL2 | Wyjście przełączające | |
| Certyfikaty | ||
| EU declaration of conformity | Tak | |
| UK declaration of conformity | Tak | |
| ACMA declaration of conformity | Tak | |
| Moroccan declaration of conformity | Tak | |
| China-RoHS | Tak | |
| Certyfikat cULus | Tak | |
| bezpieczeństwo lasera (IEC 60825-1) certyfikat | Tak | |
| Klasyfikacje | ||
| ECLASS 5.0 | 27270904 | |
| ECLASS 5.1.4 | 27270904 | |
| ECLASS 6.0 | 27270904 | |
| ECLASS 6.2 | 27270904 | |
| ECLASS 7.0 | 27270904 | |
| ECLASS 8.0 | 27270904 | |
| ECLASS 8.1 | 27270904 | |
| ECLASS 9.0 | 27270904 | |
| ECLASS 10.0 | 27270904 | |
| ECLASS 11.0 | 27270904 | |
| ECLASS 12.0 | 27270903 | |
| ETIM 5.0 | EC002719 | |
| ETIM 6.0 | EC002719 | |
| ETIM 7.0 | EC002719 | |
| ETIM 8.0 | EC002719 | |
| UNSPSC 16.0901 | 39121528 | |
| Dane dotyczące cła | ||
| Masa jednostkowa | 86.000 g | |
| Masa jednostkowa netto | 86 g | |
| Jednostka objętości | 298.452 Cubic Centimetres (cm³) | |
| Kraj pochodzenia | Japonia | |
