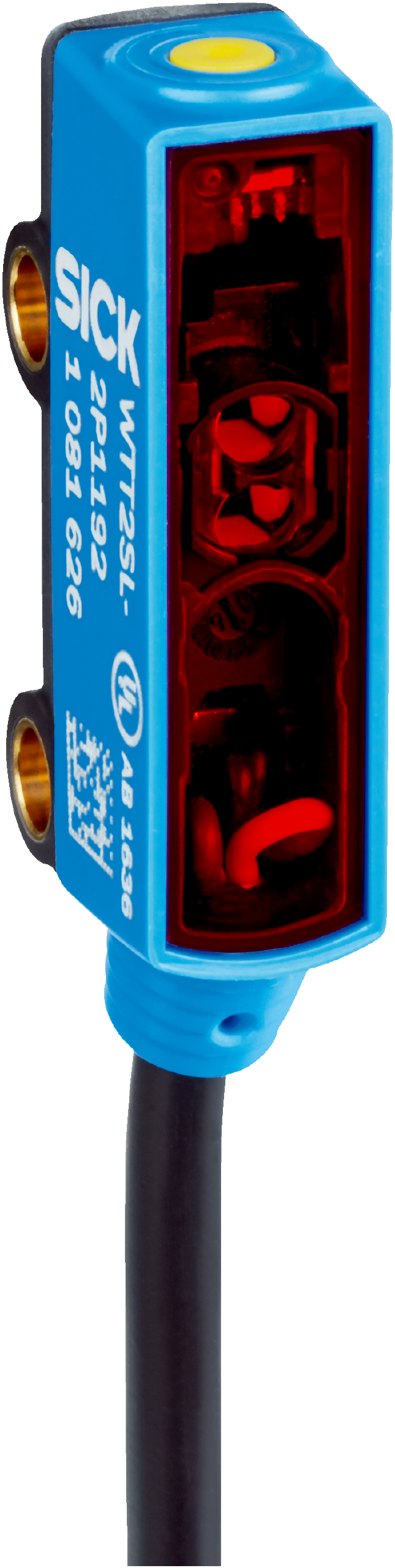

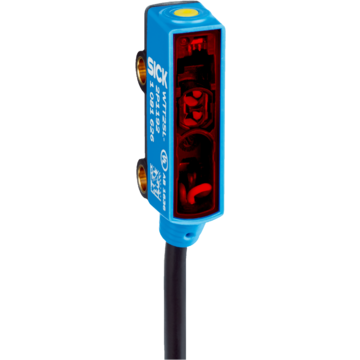

WTT2SLC-2P3292A00 - 1090486
Dalmierz laserowy SICK, wykrywa obiekty od 50 do 800 mm, fotoprzekaźnik odbiciowy, PNP, tłumienie tła, czas przelotu, złącze M8, interfejs IO-Link, IP67, światło podczerwone, logika Smart Sensor.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-3 tygodnie
Gwarancja
12
Producent
Opisy produktu
Dalmierze laserowe, WTT2 PowerProx, WTT2SLC-2P3292A00, Wersja produktu: PowerProx Micro, Maks. zasięg wykrywania: 50 mm ... 800 mm, Zasada działania: Fotoprzekaźnik odbiciowy, Szczegóły zasady działania: Tłumienie tła, czas przelotu wiązki światła, Wyjście przełączające: PNP, Tryb przełączania: Załączany na jasno/ciemno, Typ przyłącza: Przewód z 4-biegunowym wtykiem M8, 200 mm, Wyjście analogowe: -, Interfejs komunikacyjny: IO-Link, Smart Sensor: Enhanced Sensing, Efficient Communication, Smart Task, Oznaczenie Smart Task: Logika podstawowa
| Cechy | ||
|---|---|---|
| Zasada działania | Fotoprzekaźnik odbiciowy | |
| Szczegóły zasady działania | Tłumienie tła, czas przelotu wiązki światła | |
| Kształt korpusu (wyjście wiązki światła) | Prostopadłościenny | |
| Maks. zasięg wykrywania | 50 mm ... 800 mm | |
| Zasięg wykrywania | 50 mm ... 800 mm | |
| Wartość odległości | ||
| Powtarzalność | 2 mm ... 5 mm | |
| Dokładność | ± 20 mm | |
| Rodzaj światła | Światło podczerwone | |
| Nadajnik światła | Laser | |
| Rozmiar plamki świetlnej (odległość) | Ø 10 mm (300 mm) | |
| Długość fali | 940 nm | |
| Klasa lasera | 1 | |
| Rodzaj ustawiania | Pojedynczy przycisk Teach-in, IO-Link | |
| Konfiguracja styku 2 | Wejście zewnętrzne, Wejście uczenia (Teach-in), Wejście czujnik wył., Wyjście detekcji, Wyjście logiki | |
| Zastosowania specjalne | Wykrywanie małych obiektów | |
| Charakterystyka bezpieczeństwa technicznego | ||
| MTTFD | 925 lat(a) | |
| DCavg | 0 % | |
| Interfejsy | ||
| Interfejs komunikacyjny | IO-Link V1.1 | |
| Interfejs komunikacyjny – szczegóły | COM2 (38,4 kBaud) | |
| Czas cyklu | 5 ms | |
| Długość danych procesowych | 4 Byte | |
| Struktura danych procesowych | Bit 0 = sygnał przełączający QL1 Bit 1 = sygnał przełączający QL2 Bit 2 = sygnał detekcji Qint.1 Bit 3 = sygnał detekcji Qint.2 Bit 4 ... 15 = puste Bit 16 ... 31 = wartość odległości |
|
| VendorID | 26 | |
| DeviceID HEX | 0x8001B8 | |
| DeviceID DEC | 8389048 | |
| Instalacja elektryczna | ||
| Napięcie zasilające UB | 10 V DC ... 30 V DC | |
| Tętnienia resztkowe | < 5 Vss | |
| Pobór prądu | 20 mA | |
| Wyjście przełączające | PNP | |
| Tryb przełączania | Załączany na jasno/ciemno | |
| Prąd wyjściowy Imaks. | ≤ 50 mA | |
| Czas odpowiedzi | Typ. 95 ms | |
| Częstotliwość przełączania | 5 Hz | |
| Wyjście analogowe | - | |
| Wejście | MFin = programowalne wejście wielofunkcyjne | |
| Układy zabezpieczające | A B D |
|
| Klasa ochrony | III | |
| Stopień ochrony | IP67 | |
| Mechanika | ||
| Wymiary (szer. x wys. x głęb.) | 7,7 mm x 27,5 mm x 13,5 mm | |
| Materiał obudowy | Tworzywo sztuczne, MABS ABS |
|
| Materiał układu optycznego | Tworzywo sztuczne, PMMA | |
| Typ przyłącza | Przewód z 4-biegunowym wtykiem M8, 200 mm | |
| Typ przyłącza – szczegóły | ||
| Średnica przewodu | Ø 3 mm | |
| Materiał przewodu | Tworzywo sztuczne, PVC | |
| Dane dotyczące otoczenia | ||
| Temperatura otoczenia podczas pracy | –25 °C ... +50 °C | |
| Temperatura otoczenia podczas przechowywania | –40 °C ... +75 °C | |
| Smart Task | ||
| Oznaczenie Smart Task | Logika podstawowa | |
| Funkcja logiczna | Bezpośrednie I LUB OKNO Histereza |
|
| Funkcja timera | Dezaktywowany Opóźnienie przy włączaniu Opóźnienie wyłączenia Opóźnienie włączenia i wyłączenia Impuls (One Shot) |
|
| Inwerter | Tak | |
| Częstotliwość przełączania | SIO Direct: 5 Hz SIO Logic: 5 Hz IOL: 5 Hz |
|
| Czas odpowiedzi | SIO Direct: typ. 90 ms SIO Logic: typ. 90 ms IOL: typ. 95 ms |
|
| Certyfikaty | ||
| EU declaration of conformity | Tak | |
| UK declaration of conformity | Tak | |
| ACMA declaration of conformity | Tak | |
| Moroccan declaration of conformity | Tak | |
| China-RoHS | Tak | |
| Certyfikat cULus | Tak | |
| IO-Link | Tak | |
| bezpieczeństwo lasera (IEC 60825-1) certyfikat | Tak | |
| Klasyfikacje | ||
| ECLASS 5.0 | 27270904 | |
| ECLASS 5.1.4 | 27270904 | |
| ECLASS 6.0 | 27270904 | |
| ECLASS 6.2 | 27270904 | |
| ECLASS 7.0 | 27270904 | |
| ECLASS 8.0 | 27270904 | |
| ECLASS 8.1 | 27270904 | |
| ECLASS 9.0 | 27270904 | |
| ECLASS 10.0 | 27270904 | |
| ECLASS 11.0 | 27270904 | |
| ECLASS 12.0 | 27270903 | |
| ETIM 5.0 | EC002719 | |
| ETIM 6.0 | EC002719 | |
| ETIM 7.0 | EC002719 | |
| ETIM 8.0 | EC002719 | |
| UNSPSC 16.0901 | 39121528 | |
| Dane dotyczące cła | ||
| Masa jednostkowa | 30.000 g | |
| Masa jednostkowa netto | 30 g | |
| Jednostka objętości | 196 Cubic Centimetres (cm³) | |
| Kraj pochodzenia | Niemcy | |
| EAN | 4047084415760 | |
