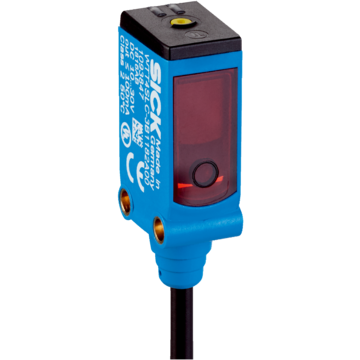

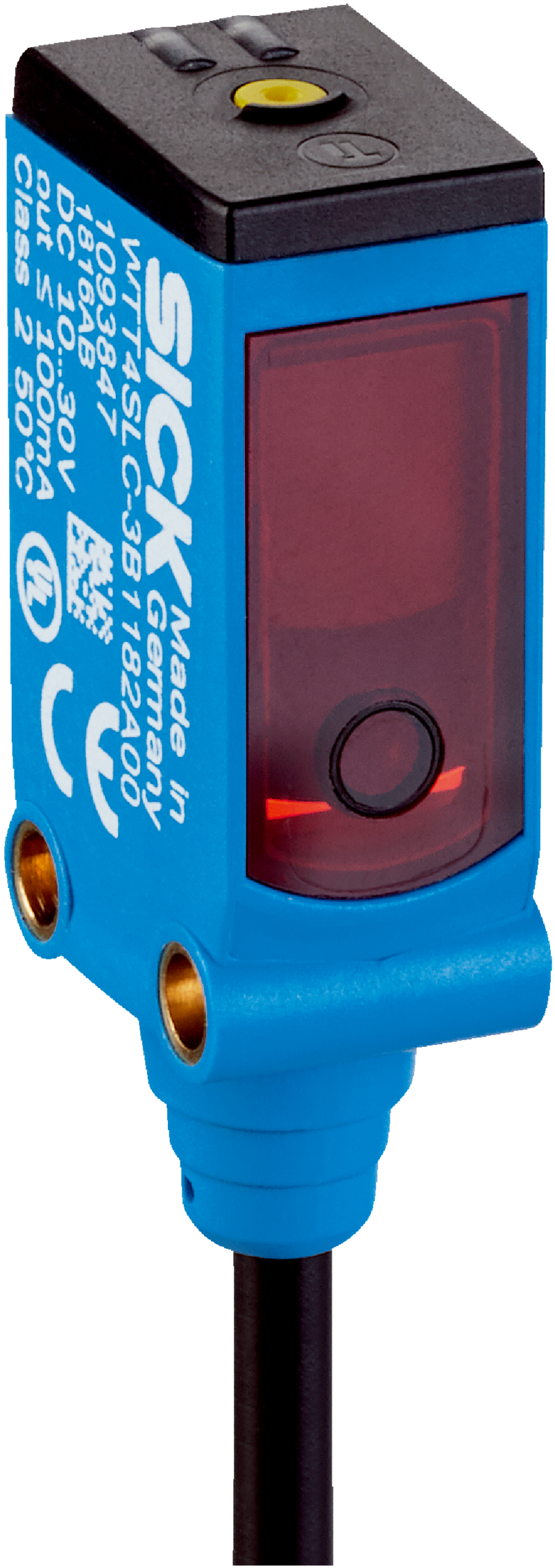

WTT4SLC-3B1132A00 - 1096613
Fotoprzekaźnik laserowy SICK, zasięg wykrywania 100–1000 mm, zasada tła, wyjście Push-Pull PNP/NPN, interfejs IO-Link, częstotliwość 1 kHz, rozdzielczość 1 mm, klasa lasera 1, IP67.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-3 tygodnie
Gwarancja
12
Producent
Opisy produktu
Dalmierze laserowe, WTT4 PowerProx, WTT4SLC-3B1132A00, Podgrupa: PowerProx Mini Speed, Maks. zasięg wykrywania: 50 mm ... 1.000 mm, Zasada działania: Fotoprzekaźnik odbiciowy, Szczegóły zasady działania: Tłumienie tła, czas przelotu wiązki światła, Wyjście przełączające: Push-Pull: PNP/NPN, Tryb przełączania: Załączany na jasno/ciemno, Typ przyłącza: Przewód, 4-żyłowy, 2 m, Interfejs komunikacyjny: IO-Link, Smart Sensor: Enhanced Sensing, Efficient Communication, Smart Task, Oznaczenie Smart Task: Logika podstawowa
| Cechy | ||
|---|---|---|
| Zasada działania | Fotoprzekaźnik odbiciowy | |
| Szczegóły zasady działania | Tłumienie tła, czas przelotu wiązki światła | |
| Kształt korpusu (wyjście wiązki światła) | Prostopadłościenny | |
| Maks. zasięg wykrywania | 50 mm ... 1.000 mm | |
| Zasięg wykrywania | 100 mm ... 1.000 mm | |
| Wartość odległości | ||
| Zakres pomiarowy | 90 mm ... 1.000 mm | |
| Rozdzielczość | 1 mm | |
| Powtarzalność | 7,5 mm ... 13 mm | |
| Dokładność | - 10 mm, + 80 mm | |
| Przekazywanie wartości odległości | Przez IO-Link | |
| Szybkość aktualizacji wartości odległości | 0,8 ms | |
| Rodzaj światła | Widzialne światło czerwone | |
| Nadajnik światła | Laser | |
| Rozmiar plamki świetlnej (odległość) | Ø 4 mm (1.000 mm) | |
| Długość fali | 658 nm | |
| Klasa lasera | 1 (IEC 60825-1 / CDRH 21 CFR 1040.10 & 1040.11) | |
| Rodzaj ustawiania | Pojedynczy przycisk Teach-in, IO-Link | |
| Konfiguracja styku 2 | Wejście zewnętrzne, Wejście uczenia (Teach-in), Wejście czujnik wył., Wyjście detekcji, Wyjście logiki | |
| Charakterystyka bezpieczeństwa technicznego | ||
| MTTFD | 256 lat(a) | |
| DCavg | 0 % | |
| TM (okres użytkowania) | 20 lat(a) | |
| Interfejsy | ||
| Interfejs komunikacyjny | IO-Link V1.1 | |
| Interfejs komunikacyjny – szczegóły | COM3 (230,4 kBaud) | |
| Czas cyklu | 0,8 ms | |
| Długość danych procesowych | 4 Byte | |
| Struktura danych procesowych | Bit 0 = sygnał przełączający QL1 Bit 1 = sygnał przełączający QL2 Bit 2 = sygnał detekcji Qint.1 Bit 3 = sygnał detekcji Qint.2 Bit 4 = sygnał detekcji Qint.3 Bit 5 = sygnał detekcji Qint.4 Bit 6 = sygnał detekcji Qint.5 Bit 7 = sygnał detekcji Qint.6 Bit 8 = sygnał detekcji Qint.7 Bit 9 = sygnał detekcji Qint.8 Bit 10 ... 15 = puste Bit 16 ... 31 = wartość odległości |
|
| VendorID | 26 | |
| DeviceID HEX | 0x7FFA4B | |
| DeviceID DEC | 8387147 | |
| Instalacja elektryczna | ||
| Napięcie zasilające UB | 10 V DC ... 30 V DC | |
| Tętnienia resztkowe | < 5 Vss | |
| Pobór prądu | 25 mA | |
| Wyjście przełączające | Push-Pull: PNP/NPN | |
| Funkcja wyjścia | Ustawienia fabryczne: styk 2 / biały (MF): styk normalnie otwarty NPN (załączany przez światło), styk normalnie zamknięty PNP (załączany przez ciemność), styk 4 / czarny (QL1 / C): styk normalnie zamknięty NPN (załączany przez ciemność), styk normalnie otwarty PNP (załączany przez światło), IO-Link | |
| Tryb przełączania | Załączany na jasno/ciemno | |
| Prąd wyjściowy Imaks. | ≤ 50 mA | |
| Czas odpowiedzi | 0,5 ms | |
| Częstotliwość przełączania | 1.000 Hz | |
| Wejście | MFin = programowalne wejście wielofunkcyjne | |
| Układy zabezpieczające | A B D |
|
| Klasa ochrony | III | |
| Stopień ochrony | IP67 | |
| Czas nagrzewania | < 10 min | |
| Czas inicjalizacji | < 300 ms | |
| Mechanika | ||
| Wymiary (szer. x wys. x głęb.) | 12,2 mm x 41,8 mm x 17,3 mm | |
| Materiał obudowy | Tworzywo sztuczne, MABS, ABS | |
| Materiał układu optycznego | Tworzywo sztuczne, PMMA | |
| Masa | 10 g | |
| Typ przyłącza | Przewód, 4-żyłowy, 2 m | |
| Typ przyłącza – szczegóły | ||
| Średnica przewodu | Ø 3,4 mm | |
| Przekrój poprzeczny przewodu | 0,14 mm² | |
| Dane dotyczące otoczenia | ||
| Temperatura otoczenia podczas pracy | –40 °C ... +50 °C | |
| Temperatura otoczenia podczas przechowywania | –40 °C ... +75 °C | |
| Smart Task | ||
| Oznaczenie Smart Task | Logika podstawowa | |
| Funkcja logiczna | Bezpośrednie I LUB OKNO Histereza |
|
| Funkcja timera | Dezaktywowany Opóźnienie przy włączaniu Opóźnienie wyłączenia Opóźnienie włączenia i wyłączenia Impuls (One Shot) |
|
| Inwerter | Tak | |
| Sygnał przełączający | ||
| Sygnał przełączający QL1 | Wyjście przełączające | |
| Sygnał przełączający QL2 | Wyjście przełączające | |
| Certyfikaty | ||
| EU declaration of conformity | Tak | |
| UK declaration of conformity | Tak | |
| ACMA declaration of conformity | Tak | |
| Moroccan declaration of conformity | Tak | |
| China-RoHS | Tak | |
| Certyfikat cULus | Tak | |
| IO-Link | Tak | |
| bezpieczeństwo lasera (IEC 60825-1) certyfikat | Tak | |
| Klasyfikacje | ||
| ECLASS 5.0 | 27270904 | |
| ECLASS 5.1.4 | 27270904 | |
| ECLASS 6.0 | 27270904 | |
| ECLASS 6.2 | 27270904 | |
| ECLASS 7.0 | 27270904 | |
| ECLASS 8.0 | 27270904 | |
| ECLASS 8.1 | 27270904 | |
| ECLASS 9.0 | 27270904 | |
| ECLASS 10.0 | 27270904 | |
| ECLASS 11.0 | 27270904 | |
| ECLASS 12.0 | 27270903 | |
| ETIM 5.0 | EC002719 | |
| ETIM 6.0 | EC002719 | |
| ETIM 7.0 | EC002719 | |
| ETIM 8.0 | EC002719 | |
| UNSPSC 16.0901 | 39121528 | |
| Dane dotyczące cła | ||
| Masa jednostkowa | 85.000 g | |
| Masa jednostkowa netto | 85 g | |
| Jednostka objętości | 728.96 Cubic Centimetres (cm³) | |
| Kraj pochodzenia | Niemcy | |
| EAN | 4047084470516 | |
