Y1TA100QXT3

Dane podstawowe

Termin realizacji

  • Czas oczekiwania: 24-48h

Jeżeli termin realizacji nie spełnia Państwa oczekiwań prosimy o kontakt, postaramy się go skrócić Skontaktuj się z nami.

Czas dostawy gdy brak na magazyne
2 tygodnie
Gwarancja
24
Producent
Wenglor

  • 2 niezależne od siebie wyjścia przełączające
  • Wyświetlacz graficzny dla łatwej obsługi
  • Wyjście przełączające A1 jako wyjście analogowe przełączalne (0...10 V/4...20 mA)
  • Dryf temperatury można wyeliminować
Czujniki te mają odporną na zarysowania optykę, a emitowane światło można wyłączyć. Wykorzystują zasadę pomiaru czasu przejścia do pomiaru odległości między czujnikiem a obiektem. Z tego powodu kolor, kształt i charakterystyka obiektu praktycznie nie mają wpływu na wyniki pomiarów. Nawet ciemne obiekty można niezawodnie rozpoznać.

Parametry optyki
Zakres roboczy 0,1...10,1 m
Zakres pomiarowy 10 m
Rozdzielczość 1...12 mm
Liniowość 0,5 %
Histereza przełączania 3...20 mm
Rodzaj światła Laser (czerwony)
Długość fali 660 nm
Żywotność (T = +25 °C) 100000 h
klasa lasera (EN 60825-1) 2
Max. natężenie światła otoczenia 10000 Lux
Rozbieżność wiązki < 2 mrad
Średnica plamki świetlnej zobacz tabele nr. 1
Dane elektryczne
Zasilanie 18...30 V DC
Konsumpcja (Ub = 24 V) < 100 mA
Częstotliwość przełączania 50 Hz
Zakres pomiarowy 1...100 /s
Czas odpowiedzi 10...200 ms
Opóźnienie załączenia/ wyłączenia 0...10000 ms
Dryft temperaturowy (-10 °C < Tu < 50 °C) < 0,2 mm/K
Dryft temperaturowy (Tu < -10 °C, Tu > 50 °C) < 0,4 mm/K
Zakres temperatury -25...60 °C
Ilość wyjść 2
Spadek napięcia na wyjściu < 2,5 V
Wyjście przełączające / prąd przełączający 200 mA
Wyjście analogowe 0...10 V/4...20 mA
Zabezpieczenie przed zwarciem tak
Zabezpieczenie przed odwrotną polaryzacją i przeciążeniem tak
Klasa ochrony III
FDA 0710891-002
Dane mechaniczne
Metoda konfiguracji Menu (OLED)
Materiał obudowy Tworzywo
Stopień ochrony IP IP68
Podłączenie konektor M12-4 pin
Dane istotne dla bezpieczeństwa
MTTFd (EN ISO 13849-1) 346,68 a
Wyjście
Ustawialne PNP/NPN/Push-Pull tak
Wyjście analogowe tak
Jasność wyświetlacza może się zmniejszać z wiekiem. Nie powoduje to pogorszenia działania czujnika.

Instrukcja obsługi Y1TA100QXT3_instrukcja.pdf
Karta katalogowa Y1TA100QXT3_karta_katalogowa.pdf

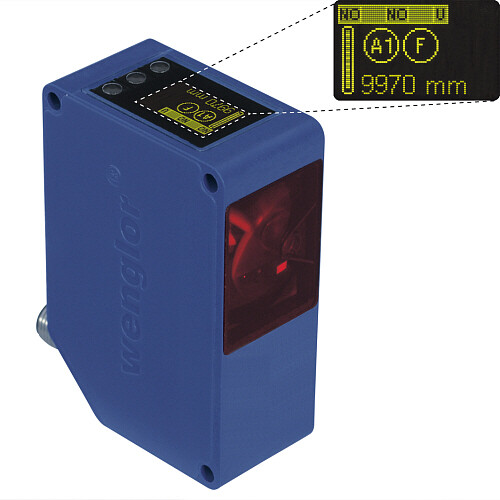

Zdjęcie poglądowe Y1TA100QXT3.jpg

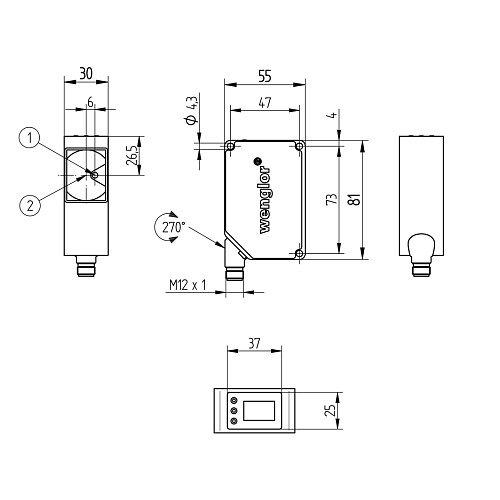

Rysunek techniczny Y1TA100QXT3_01.jpg
