GL5-R/28A/115 - 806119

Dane podstawowe

Termin realizacji

  • Czas oczekiwania: 1 tydzień gdy dostępny w PF Niemcy

Jeżeli termin realizacji nie spełnia Państwa oczekiwań prosimy o kontakt, postaramy się go skrócić Skontaktuj się z nami.

Czas dostawy gdy brak na magazyne
1 tydzień gdy dostępny w PF Niemcy
Gwarancja
12
Producent
PEPPERL+FUCHS

Najważniejsze parametry czujnika optycznego szczelinowego GL5-R/28a/115

  • Miniaturowa konstrukcja
  • Zoptymalizowany do wykrywania małych części
  • Wysoka częstotliwość przełączania
  • Prosty i szybki montaż
  • Wyraźnie widoczny funkcjonalny wyświetlacz LED


Opis produktu

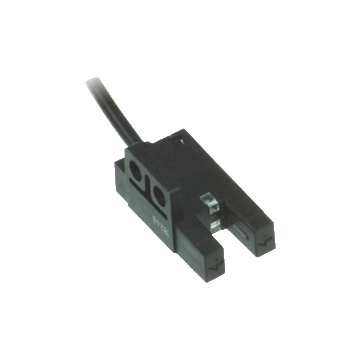

Miniaturowy fotoelektryczny czujnik szczelinowy do wykrywania małych części, konstrukcja R, szerokość wideł 5 mm, światło podczerwone, wyjścia NPN, stały kabel
Ogólne specyfikacje
Źródło światła Podczerwień
Rodzaj światła Podczerwień, światło ciągłe, 940 nm
Rozmiar docelowy 0,8 x 1,8 mm
Szerokość szczeliny 5 mm
Głębokość szczeliny 8.5 mm
Limit światła otoczenia 1000 Lux
Parametry związane z bezpieczeństwem funkcjonalnym
MTTF <sub> d </sub> 3760 a
Czas misji (T <sub> M </sub>) 20 a
Pokrycie diagnostyczne (DC) 0 %
Wskaźniki / środki operacyjne
Wskaźnik funkcji czerwona dioda LED świeci się po otrzymaniu wiązki światła
Specyfikacje elektryczne
Napięcie robocze 5 ... 24 V DC, klasa 2
Prąd zasilania bez obciążenia max. 20 mA
Opóźnienie czasowe przed dostępnością &lt; 2 ms
Wyjście
Rodzaj przełączania jasno / ciemno włączone
Wyjście sygnału 2 Komplementarne NPN, zabezpieczone przed przepięciem
Napięcie przełączania max. 30 V DC
Prąd przełączania max. 50 mA, obciążenie rezystancyjne
Spadek napięcia max. 0,2 V przy 10 mA maks. 0,6 V przy 50 mA
Częstotliwość przełączania max. 5 kHz
Czas odpowiedzi 40 µs Wiązka światła nie jest przerywana <br> 80 µs Wiązka światła jest przerywana
Powtórz dokładność 0,03 mm
Zgodność ze standardami i dyrektywami
Zgodność z dyrektywą
Dyrektywa EMC 2004/108 / WE EN 60947-5-2:2007+A1:2012
Standardowa zgodność
Standardy UL 60947-5-2
Aprobaty i certyfikaty
Aprobata UL cULus Recognized, Klasa 2 Źródło zasilania
Zatwierdzenie CCC Zatwierdzenie / oznakowanie CCC nie jest wymagane dla produktów o napięciu ?36 V.
Warunki otoczenia
Temperatura otoczenia -25 ... 55 ° C (-13 ... 131 ° F)
Temperatura przechowywania -30 ... 80 ° C (-22 ... 176 ° F)
Stopień zanieczyszczenia 2
Specyfikacja mechaniczna
Szerokość obudowy 13,2 mm
Wysokość obudowy 13,4 mm
Stopień ochrony IP50
Podłączenie Kabel PVC 2 m, 4 x 0,09 mm <sup> 2 </sup>
Materiał
Obudowa PBT
Masa 25 g
Moment dokręcania, śruby mocujące 0.6 Nm
Długość kabla 2 m
