P1HJ006
Czujnik optyczny szczelinowy firmy Wenglor, szerokość szczeliny = 50 mm, laser, wyjście PNP / NO lub NC, IP69K, materiał korpusu stal nierdzewna 316L, zasilanie 10...30 V DC, 10 kHz
Magazyn:
0 szt.
Cena:
415,00 €
[netto]Czas dostawy gdy brak na magazyne |
2 tygodnie
|
Gwarancja |
24
|
Producent |
Wenglor
|
- Kolimowana wiązka laserowa (średnica 0,6 mm na całej szerokości wideł)
- Rozpoznawanie obiektów przeźroczystych
- Wytrzymała, odporna na korozję obudowa ze stali nierdzewnej V4A o higienicznej konstrukcji
- Przycisk Teach-in i zewnętrzny teach-in
Czujniki szczelinowe mają skolimowaną wiązkę laserową o bardzo małej średnicy 0,6 mm na całej szerokości wideł. W rezultacie są w stanie wykryć bardzo małe części do rozmiaru zaledwie 40 µm, a nawet obiekty przeźroczyste przy dużych prędkościach do 10 kHz. Innowacyjny układ czujników szczelinowych o higienicznej konstrukcji pozwala na stosowanie różnych szerokości wideł w zakresie od 50 do 220 mm, a także pozwala na idealne spływanie zanieczyszczeń i środków czyszczących z powierzchni.
Parametry optyki | ||
---|---|---|
Szerokość szczeliny | 50 mm | |
Najmniejsza rozpoznawalna część | 40 µm | |
Najmniejsza wykrywalny luka | 50 µm | |
Histereza przełączania | < 10 % | |
Rodzaj światła | Laser (czerwony) | |
Żywotność (T = +25 °C) | 100000 h | |
klasa lasera (EN 60825-1) | 2 | |
Max. natężenie światła otoczenia | 10000 Lux | |
Średnica plamki świetlnej | 0,6 mm | |
Powtarzalność | < 5 µm | |
Dane elektryczne | ||
Zasilanie | 10...30 V DC | |
Konsumpcja (Ub = 24 V) | < 20 mA | |
Częstotliwość przełączania | 10 kHz | |
Czas odpowiedzi | 50 µs | |
Opóźnienie wyłączenia | 0...100 ms | |
Zakres temperatury | -25...60 °C | |
Spadek napięcia na wyjściu | < 2,5 V | |
PNP max. prąd przełączania | 100 mA | |
Zabezpieczenie przed zwarciem | tak | |
Zabezpieczenie przed odwrotną polaryzacją | tak | |
Ochrona przed przeciążeniem | tak | |
Tryb uczenia | NT, MT | |
Klasa ochrony | III | |
Dane mechaniczne | ||
Metoda konfiguracji | Teach-In | |
Materiał obudowy | stal nierdzewna 316L | |
Materiał osłony optyki | Szkoło | |
Stopień ochrony IP | IP69K | |
Podłączenie | konektor M8-4 pin | |
Ecolab | tak | |
Dane istotne dla bezpieczeństwa | ||
MTTFd (EN ISO 13849-1) | 1615,89 a | |
Wyjście | ||
PNP NO lub NC | tak |
Instrukcja obsługi | P1HJ006_instrukcja.pdf |
Karta katalogowa | P1HJ006_karta_katalogowa.pdf |

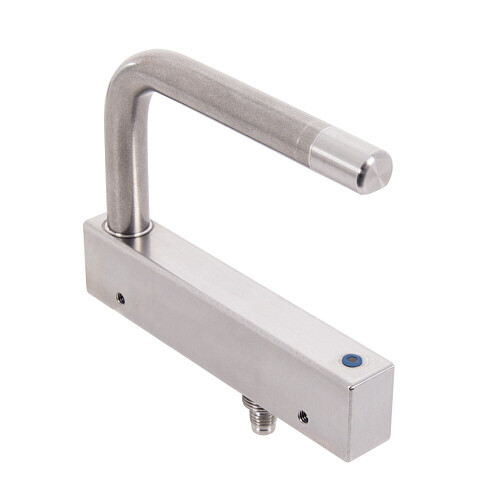

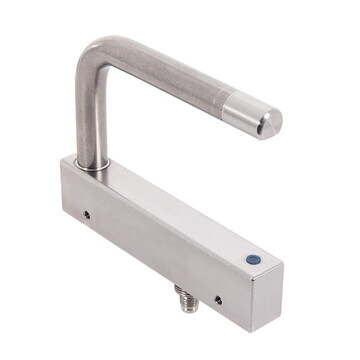

Zdjęcie poglądowe | P1HJ006.jpg |

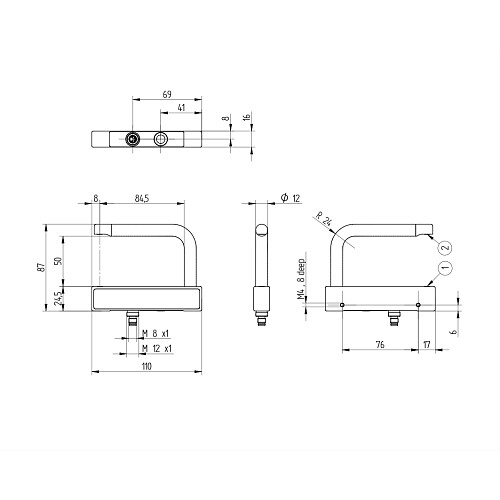

Rysunek techniczny | P1HJ006_01.jpg |
