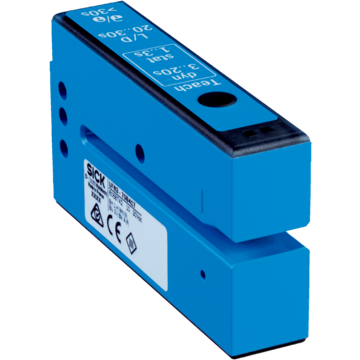

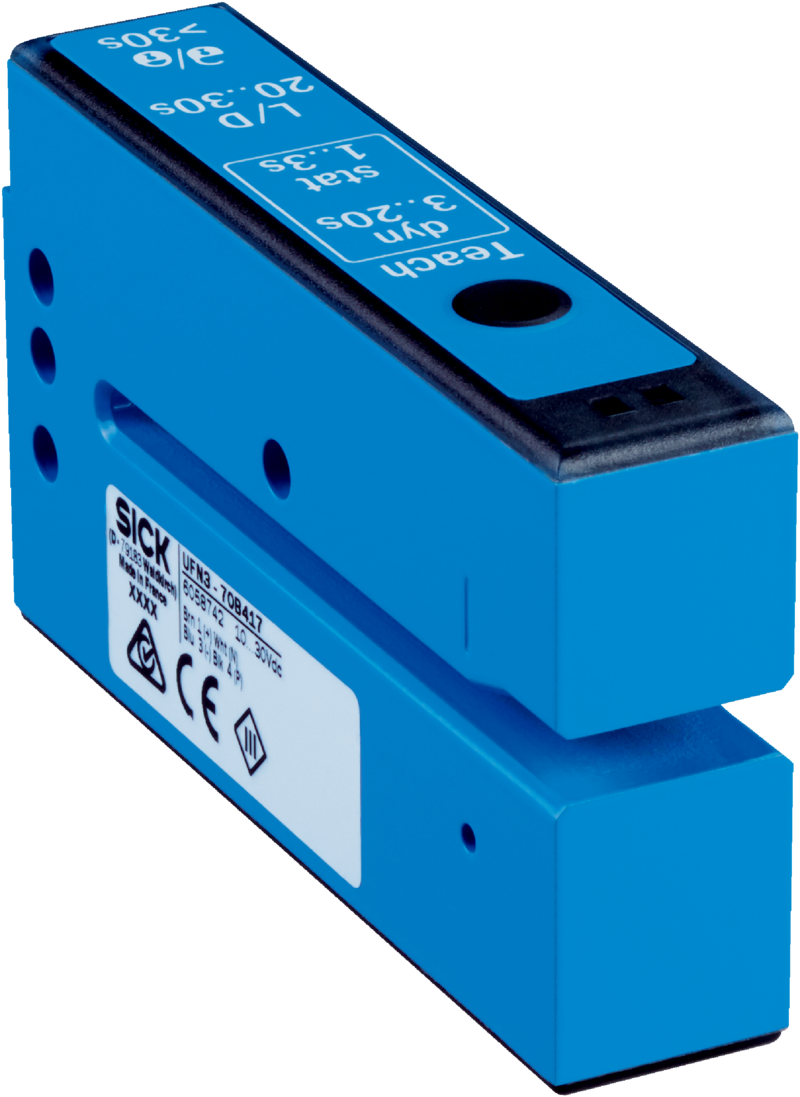

UFN3-70B417 - 6058742
Czujnik widełkowy ultradźwiękowy SICK, szerokość wideł 3 mm, głębokość 69 mm, wyjście PNP/NPN, detekcja etykiet, czas odpowiedzi 250 µs, IP65, zasięg min. 2 mm.
Zapytaj o produkt:
Parametry produktu
Czas dostawy gdy brak na magazynie
2-3 tygodnie
Gwarancja
12
Producent
SICK
Opisy produktu
Czujniki widełkowe, UF, UFN3-70B417, Interfejs komunikacyjny: -, Rodzaj ustawiania: Przycisk Teach-in, Szerokość/głębokość wideł: 3 mm, 69 mm, Wyjście przełączające: PNP, NPN, Tryb przełączania: Załączany na jasno/ciemno, Typ przyłącza – szczegóły: Wtyk M8, 4-biegunowy, Częstotliwość przełączania: 1,5 kHz, Czas odpowiedzi: 250 µs
| Cechy | ||
|---|---|---|
| Szczegóły zasady działania | Detekcja ultradźwiękowa | |
| Wymiary (szer. x wys. x głęb.) | 18 mm x 47,5 mm x 92,5 mm | |
| Kształt obudowy | Widełkowa | |
| Szerokość widełek | 3 mm | |
| Głębokość widełek | 69 mm | |
| Najmniejszy wykrywalny obiekt (MDO) | Szczelina między etykietą / Wielkość etykiety: 2 mm | |
| Wykrywanie etykiet | Tak | |
| Rodzaj ustawiania | Przycisk Teach-in (Uczenie (Teach-in), czułość, aktywny na jasno/ciemno) | |
| Konfiguracja Teach-in | 1-punktowa konfiguracja Teach-in 2-punktowe uczenie (Teach-in) Dynamiczna konfiguracja Teach-in |
|
| Mechanika/elektryka | ||
| Napięcie zasilające | 10 V DC ... 30 V DC | |
| Tętnienia resztkowe | < 10 % | |
| Pobór prądu | 40 mA | |
| Częstotliwość przełączania | 1,5 kHz | |
| Czas odpowiedzi | 250 µs | |
| Wyjście przełączające | PNP, NPN | |
| Wyjścia przełączającego (napięcie) | PNP: HIGH = UV ≤ 2 V / LOW ok. 0 V NPN: HIGH = ok. UV / LOW ≤ 2 V |
|
| Tryb przełączania | Załączany na jasno/ciemno | |
| Prąd wyjściowy Imaks. | 100 mA | |
| Czas inicjalizacji | 100 ms | |
| Typ przyłącza | Wtyk M8, 4-biegunowy | |
| Klasa ochrony | III | |
| Układy zabezpieczające | Wyjście Q chronione przed zwarciem Tłumienie impulsów zakłócających |
|
| Stopień ochrony | IP65 | |
| Masa | 95 g | |
| Materiał obudowy | Metal, aluminium | |
| Charakterystyka bezpieczeństwa technicznego | ||
| MTTFD | 207 lat(a) | |
| DCavg | 0 % | |
| Dane dotyczące otoczenia | ||
| Temperatura otoczenia podczas pracy | +5 °C ... +55 °C | |
| Temperatura otoczenia podczas przechowywania | –20 °C ... +70 °C | |
| Odporność na udary | Wg EN 60068-2-27 | |
| EMC | EN 60947-5-2 | |
| Nr pliku UL | NRKH.E191603 & NRKH7.E191603 | |
| Certyfikaty | ||
| EU declaration of conformity | Tak | |
| UK declaration of conformity | Tak | |
| ACMA declaration of conformity | Tak | |
| Moroccan declaration of conformity | Tak | |
| China-RoHS | Tak | |
| Certyfikat cULus | Tak | |
| Klasyfikacje | ||
| ECLASS 5.0 | 27270909 | |
| ECLASS 5.1.4 | 27270909 | |
| ECLASS 6.0 | 27270909 | |
| ECLASS 6.2 | 27270909 | |
| ECLASS 7.0 | 27270909 | |
| ECLASS 8.0 | 27270909 | |
| ECLASS 8.1 | 27270909 | |
| ECLASS 9.0 | 27270909 | |
| ECLASS 10.0 | 27270909 | |
| ECLASS 11.0 | 27270909 | |
| ECLASS 12.0 | 27270909 | |
| ETIM 5.0 | EC002720 | |
| ETIM 6.0 | EC002720 | |
| ETIM 7.0 | EC002720 | |
| ETIM 8.0 | EC002720 | |
| UNSPSC 16.0901 | 39121528 | |
| Dane dotyczące cła | ||
| Masa jednostkowa | 0.165 kg | |
| Masa jednostkowa netto | 0.165 kg | |
| Jednostka objętości | 382.375 Cubic Centimetres (cm³) | |
| Kraj pochodzenia | Francja | |
